Прямозуба шестерня M2.5-Z20-A, модуль 2.5, 20 зубців, ширина 25 мм, зі ступицею, сталь C45

Прямозуба шестерня M2.5-Z20-A, модуль 2.5, 20 зубців, ширина 25 мм, зі ступицею, сталь C45

Ціна з ПДВ

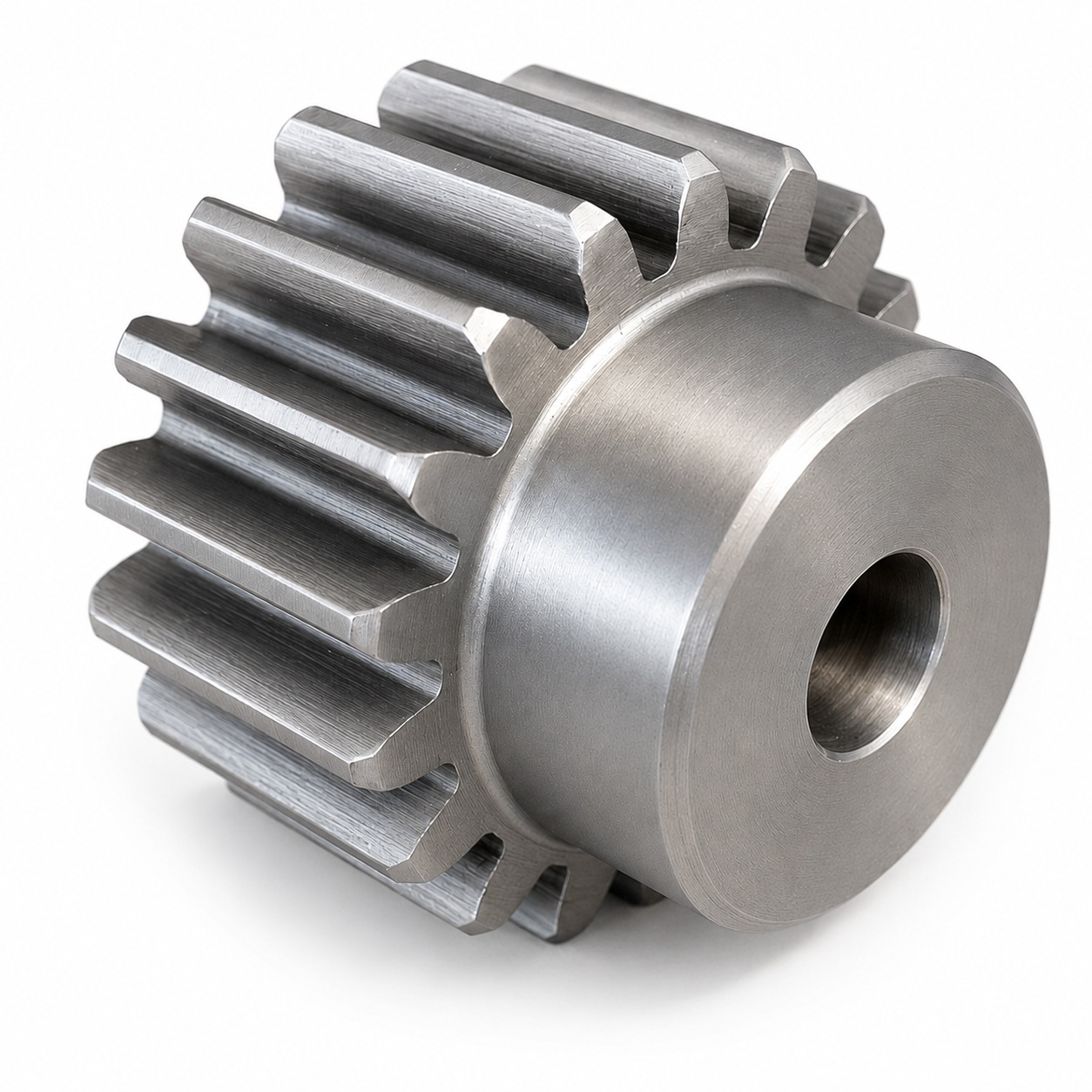

Прямозуба шестерня M2.5-Z20-A — це циліндрична шестерня з прямими зубцями, модулем M2.5 і кількістю зубців 20 шт. Шестерня призначена для роботи в парі з прямозубою зубчастою рейкою M2.5 і застосовується в механізмах лінійного переміщення, де обертання шестерні перетворюється на поступальний рух по рейці.

Виріб виготовлений зі сталі C45 і виконаний зі ступицею, що зручно для встановлення на вал, фіксації у приводному вузлі та передачі крутного моменту від двигуна, редуктора або ручного приводу. Така шестерня підходить для верстатів, ЧПК-обладнання, автоматичних систем, подавальних механізмів та інших вузлів, де використовується рейкова передача.

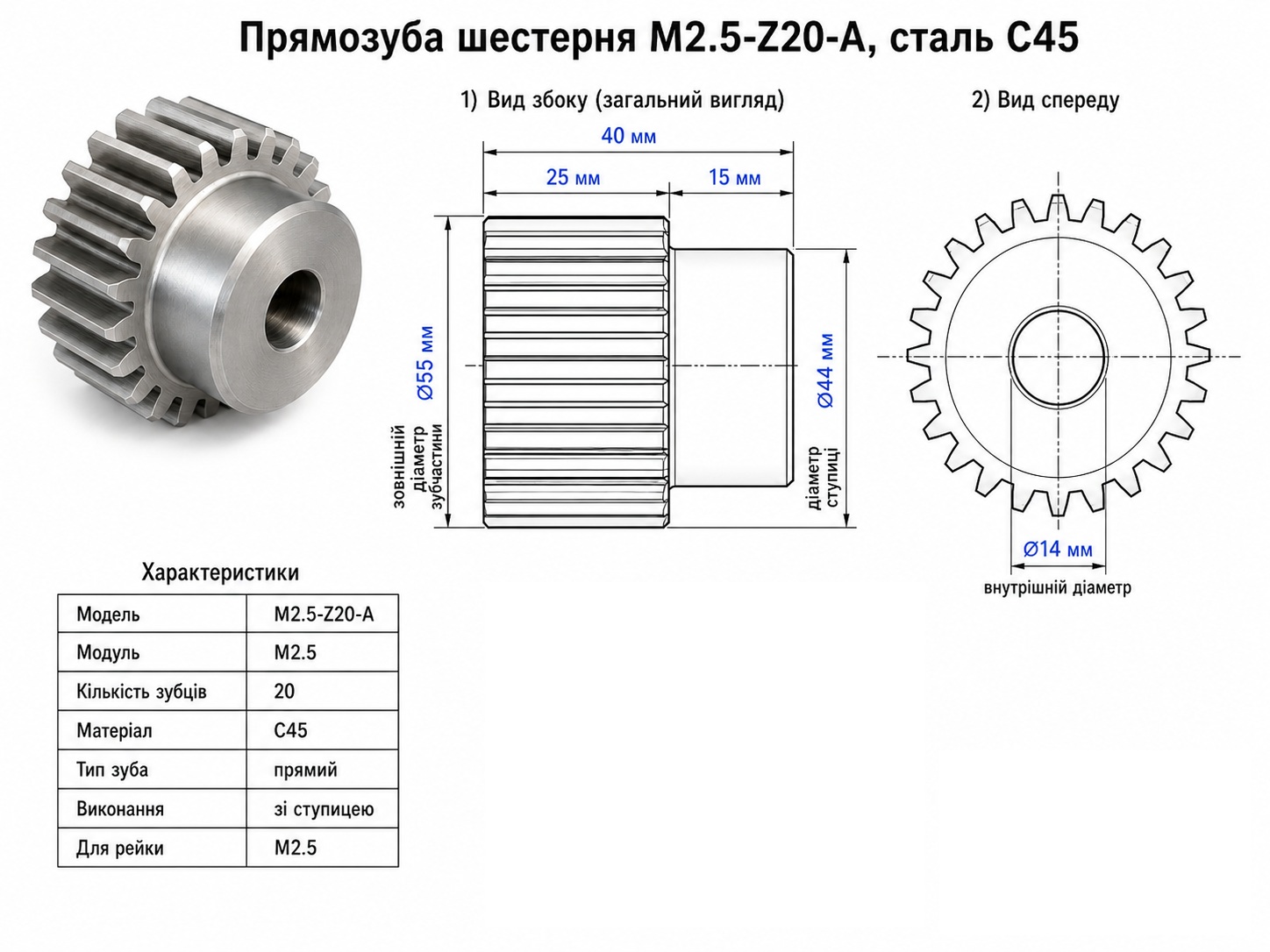

Шестерня має загальну довжину 40 мм. Довжина основи / ступиці становить 15 мм, діаметр основи — 44 мм. Довжина зубчастої частини становить 25 мм, зовнішній діаметр зубчастої частини — 55 мм. Внутрішній посадковий діаметр — 14 мм.

Завдяки 20 зубцям ця шестерня забезпечує більше лінійне переміщення по рейці за один оберт порівняно з варіантом на 18 зубців, тому добре підходить для механізмів, де важливі вища швидкість переміщення та плавний хід.

Основні характеристики

Що означає маркування M2.5-Z20-A

Для якої рейки підходить

Шестерня M2.5-Z20-A призначена для роботи з прямозубою зубчастою рейкою M2.5.

Головна умова правильної роботи — модуль шестерні та модуль рейки повинні збігатися.

Переміщення по рейці за один оберт

За один повний оберт шестерня M2.5-Z20-A переміщується по рейці приблизно на:

157 мм

Розрахунок:

L = π × m × z

де:

L = 3,14 × 2,5 × 20 = 157 мм

Це значення зручно враховувати під час розрахунку швидкості подачі, переміщення осі та підбору двигуна.

Переваги шестерні M2.5-Z20-A

Де застосовується M2.5-Z20-A

Важлива умова для правильної роботи

Для нормальної роботи шестерню M2.5-Z20-A потрібно використовувати тільки із зубчастою рейкою такого самого модуля — M2.5. Також важливо правильно виставити зачеплення між шестернею та рейкою. Занадто сильний притиск викликає підвищений знос і тугий хід, а занадто великий зазор призводить до люфту та нерівномірного переміщення.

Для стабільної роботи рекомендується використовувати змащення та стежити, щоб зубці рейки і шестерні були чистими, без стружки та забруднень.
