Косозуба рейка загартована 1HR26R030200H , модуль 3, довжина 2000 мм, клас Q6, сталь SAE1141
20343 грн
- Виробник: Gambini Meccanica
- Модель: 1HR26R030200H
- Наявність:Під замовлення
Косозуба загартована рейка 1HR26R030200H – MOD. 3, L.2000, Q6 (SAE1141)

Ціна з ПДВ
Код товару: 1HR26R030200H

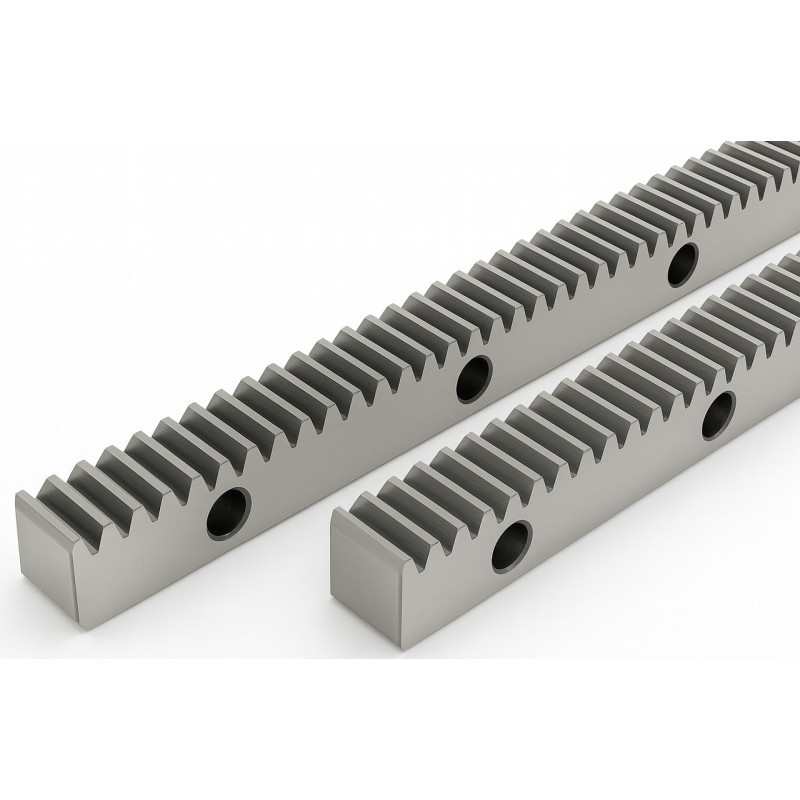

Ця прецизійна косозуба рейка — вибір для високонавантажених приводів, де важливі максимальна точність, довговічність і плавність роботи. Виробник — Gambini Meccanica (Італія).
Рейка виготовлена зі сталі SAE1141 і пройшла індукційне загартування зубів до твердості HRC 56–60 з подальшим шліфуванням зубів та бокових поверхонь. Така технологія забезпечує ідеальну геометрію та мінімальні допуски за класом точності Q6.
Косозубий профіль з кутом нахилу 19°31'42" знижує шум і вібрації, а модуль зуба M3 гарантує передачу значних навантажень без втрати плавності ходу.
Склад і властивості матеріалу
SAE1141 (AISI 1141) — конструкційна сталь із підвищеним вмістом марганцю (1,35–1,65%) та сірки (0,08–0,13%), що покращує зносостійкість, міцність і оброблюваність.
- Придатна для високоточної зубообробки та зберігає стабільну геометрію після загартування.
- Міцність на розрив: ~800 Н/мм².
Переваги сталі SAE1141
- Вища зносостійкість, ніж у стандартної C45, завдяки марганцю та сірці.
- Стабільніша геометрія після індукційного загартування — менше короблення.
- Відмінна оброблюваність під час зубошліфування, що важливо для класу точності Q6.
- Підвищена ударна в'язкість — краще витримує динамічні навантаження.
- Оптимальна для прецизійних косозубих рейок з високими швидкостями переміщення.

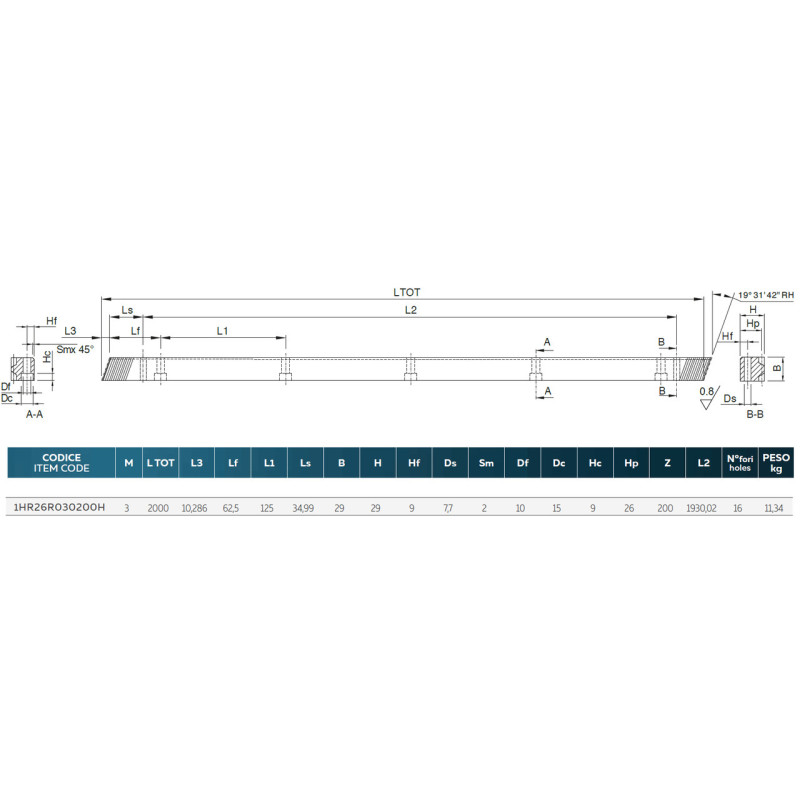

Механічні характеристики

|
Параметр |
Значення |
|
Модуль зуба (M) |
3 |
|
Довжина (мм) |
2000 |
|
Клас точності |
Q6 |
|
Кут нахилу зуба |
19°31'42" RH |
|
Матеріал |
SAE1141 |
|
Твердість зубів |
HRC 56–60 |
|
Міцність на розрив |
~800 Н/мм² |
|
Обробка |
Шліфовані зуби та бокові сторони |
|
Кількість отворів |
12 |
|
Вага |
8,5 кг |
Переваги модуля M3
- Оптимальний баланс міцності та плавності ходу — зуби достатньо високі для передачі великих навантажень без надмірного збільшення тертя.
- Висока несуча здатність — підходить для важких вузлів із великими крутними моментами.
- Стійкість до зносу — за правильної змазки служить довше, ніж рейки з меншими модулями.
- Менше вібрацій і шуму — завдяки косозубому профілю та достатній ширині зуба.
- Універсальність застосування — використовується і у важких промислових верстатах, і в автоматизованих системах з високою швидкістю переміщення.
Переваги
- Висока точність (Q6) — мінімальні допуски: ±0,009 мм на один крок, ±0,036 мм на повний крок.
- Загартовані зуби — підвищена зносостійкість при високих навантаженнях.
- Плавний хід — косозубий профіль знижує вібрації та шум.
- Довговічність — стійка до деформацій і зберігає точність протягом усього терміну експлуатації.
- Італійська якість — відповідає стандартам DIN 3962.
Застосування
- Приводи ЧПК для метало- та деревообробки.
- Роботизовані комплекси.
- Промислові автоматизовані лінії.
- Системи переміщення з підвищеним навантаженням.
- Важкі верстати з високою швидкістю переміщення.
| Виробник | |
| Країна виробник | Італія |
| Загальні | |
| Довжина Рейки | 2000 мм |
| Модуль | 3 |
| Тип комплектуючого | Направляюча верстата |
| Якість рейки | 6 |
