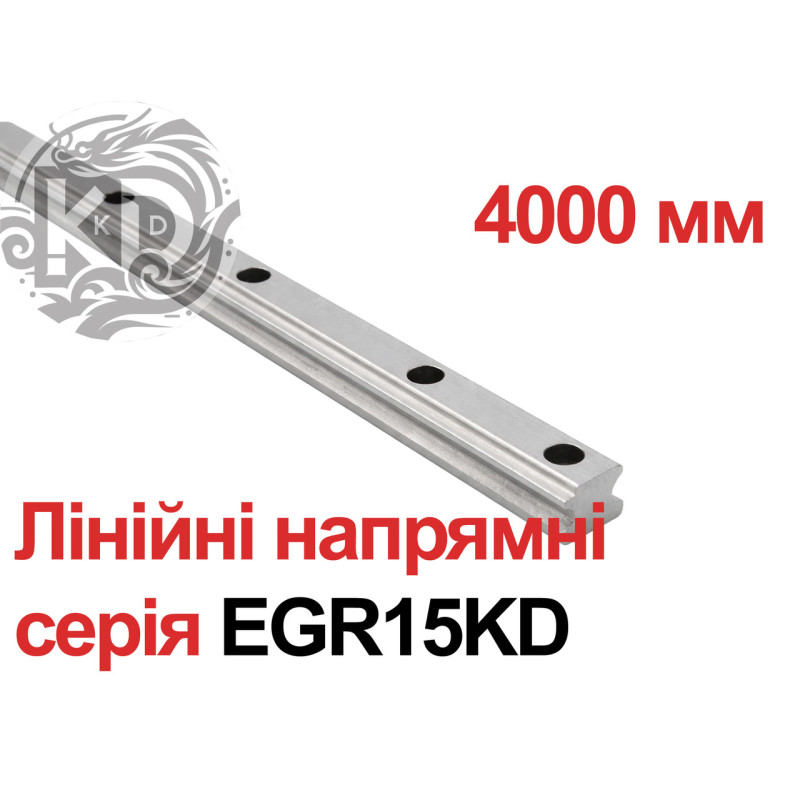

Низькопрофільна кулькова лінійна напрямна EGRKD15R – 4000 мм (K.D)
3620 грн
- Виробник: K.D
- Модель: EGR15R_HK_1
- Наявність:В наявності
Низькопрофільна кулькова лінійна напрямна EGRKD15R – 4000 мм (K.D)
Ціна за 4 метри, без ПДВ.
Оплата на юридичних осіб з ПДВ також можлива. Для отримання рахунку на оплату зверніться до відділу продажів.
EGRKD15R довжиною 4000 мм — це низькопрофільна кулькова лінійна напрямна з шириною рейки 15 мм. Призначена для точного лінійного переміщення в компактних верстатах та автоматизованих вузлах, де критично важлива висота конструкції та стабільність руху.
Компанія ТОВ «ГП-ТЕХ» здійснює порізку напрямних у потрібну вам довжину з урахуванням необхідних відступів під монтаж.
Різання виконується без деформації профілю та без утворення окалини.
Послуга порізки — безкоштовна.
Виробництво — Китай, торгова марка K.D. Напрямні забезпечують надійну роботу при промислових навантаженнях та мають оптимальне співвідношення ціна / ресурс.
Технічні характеристики EGRKD15R (4000 мм)
|
Параметр |
Значення |
|
Довжина рейки |
4000 мм |
|
WR — ширина рейки |
15 мм |
|
HR — висота рейки |
12,5 мм |
|
D — діаметр отвору |
6 мм |
|
h — глибина зенкування |
4,5 мм |
|
d — діаметр посадкового отвору |
3,5 мм |
|
P — крок кріпильних отворів |
60 мм |
|
Тип кріплення |
Верхнє (R) |
|
Тип кочення |
Кульковий |
|
Твердість поверхні |
58–62 HRC |
Опис конструкції
Рейка EGRKD15R має низькопрофільну геометрію та чотири доріжки кочення. Конструкція забезпечує:
- рівномірний розподіл навантаження,
- високу жорсткість при компактних розмірах,
- стабільну роботу при динамічних переміщеннях.
Невелика висота (12,5 мм) дозволяє використовувати напрямну в обладнанні з обмеженим простором по вертикалі.
Застосування
EGRKD15R застосовується в:
- компактних ЧПК верстатах,
- лазерних граверах,
- 3D-обладнанні,
- автоматичних подаючих механізмах,
- пакувальних та складальних лініях,
- портальних системах з невисоким навантаженням.
Особливо ефективна там, де важливо зменшити загальну висоту порталу або рухомої частини.
Переваги EGRKD15R перед HGRKD15
|
Параметр |
EGRKD15R |
HGRKD15 |
|
Висота рейки |
12,5 мм |
~15 мм |
|
Габарит |
Низький профіль |
Стандартний профіль |
|
Маса |
Менша |
Більша |
|
Жорсткість |
Достатня для середніх навантажень |
Вища |
|
Застосування |
Компактні системи |
Важчі верстати |
Основні переваги EGRKD15R:
- менша загальна висота вузла,
- легша конструкція,
- нижчий центр тяжіння,
- економічніша за вартістю,
- простіша інтеграція у компактні машини.
HGR15 доцільніше застосовувати при вищих навантаженнях або коли габарити не є критичними.
Сумісні каретки
Напрямна EGR15RKD працює з каретками серії:
- EGHKD15CA / EGHKD15SA — стандартна довжина блоку
- EGWKD15 — фланцева версія
Важливо: каретки серії HGR15 (HGH15, HGW15) конструктивно не сумісні з рейкою EGR15.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Довжина Напрямної (L) | 4000 мм |
| Клас точності напрямної | H |
| Розмір напрямної | 15 |
| Серія напрямної | EGR |
| Тип комплектуючого | Направляюча верстата |
| Тип кріплення напрямної | R (Креплення зверху) |
