Напрямна Китай, HGR35R точність H, 1600 мм
2722 грн
- Виробник: K.D
- Модель: HGR35R_HK_8
- Наявність:В наявності
Лінійна рейкова направляюча Китай, HGR35R-HGRKD35R1600H точність H
Ціна з ПДВ вказана за 1600 мм
Оплата для юридичних осіб з ПДВ — для отримання рахунку зверніться до відділу продажу.
|
Параметр |
Значення |
|
Ширина (WR) |
34 мм |
|
Висота (HR) |
29 мм |
|
Глибина (D) |
14 мм |
|
Висота від основи до центру (h) |
12 мм |
|
Діаметр отвору (d) |
9 мм |
|
Крок (P) |
80 мм |
|
Максимальна довжина (Lmax) |
1600 мм |
|
Вага |
6,3 кг/м |
Лінійна направляюча HGR35 - це більша та міцніша конструкція, призначена для забезпечення високої жорсткості та точності в лінійному русі. Ці направляючі ідеально підходять для використання на великих відстанях, де потрібна висока точність, наприклад, у верстатах з ЧПУ для досягнення точності +-0.05 мм. Лінійна направляюча HGR35 також сприяє збільшенню структурної цілісності ваших машин п Вони знаходять застосування у широкому спектрі галузей, включаючи 3D-принтери, робототехніку, вимірювальне обладнання та інструменти, а також у інших типах машин.
Характеристики серії направляючих HGKD35R1600H включають:
- HGRKD35R – лінійна направляюча з класом точності H.
- Ціна за 1,6 м
- Стандартна довжина: 4000 мм.
- Можливість різання на індивідуальну довжину за замовленням.
Лінійна направляюча HGKDR35R1600H:
- Тип: Лінійна направляюча.
- Виробник: Китай, K.D.
- Модель: HGR35R.
- Довжина: 1600 мм з можливістю максимальної довжини до 6000 мм, різання під індивідуальні вимоги замовника.
- Точність: клас H.
- Матеріал: високоміцна сталь.

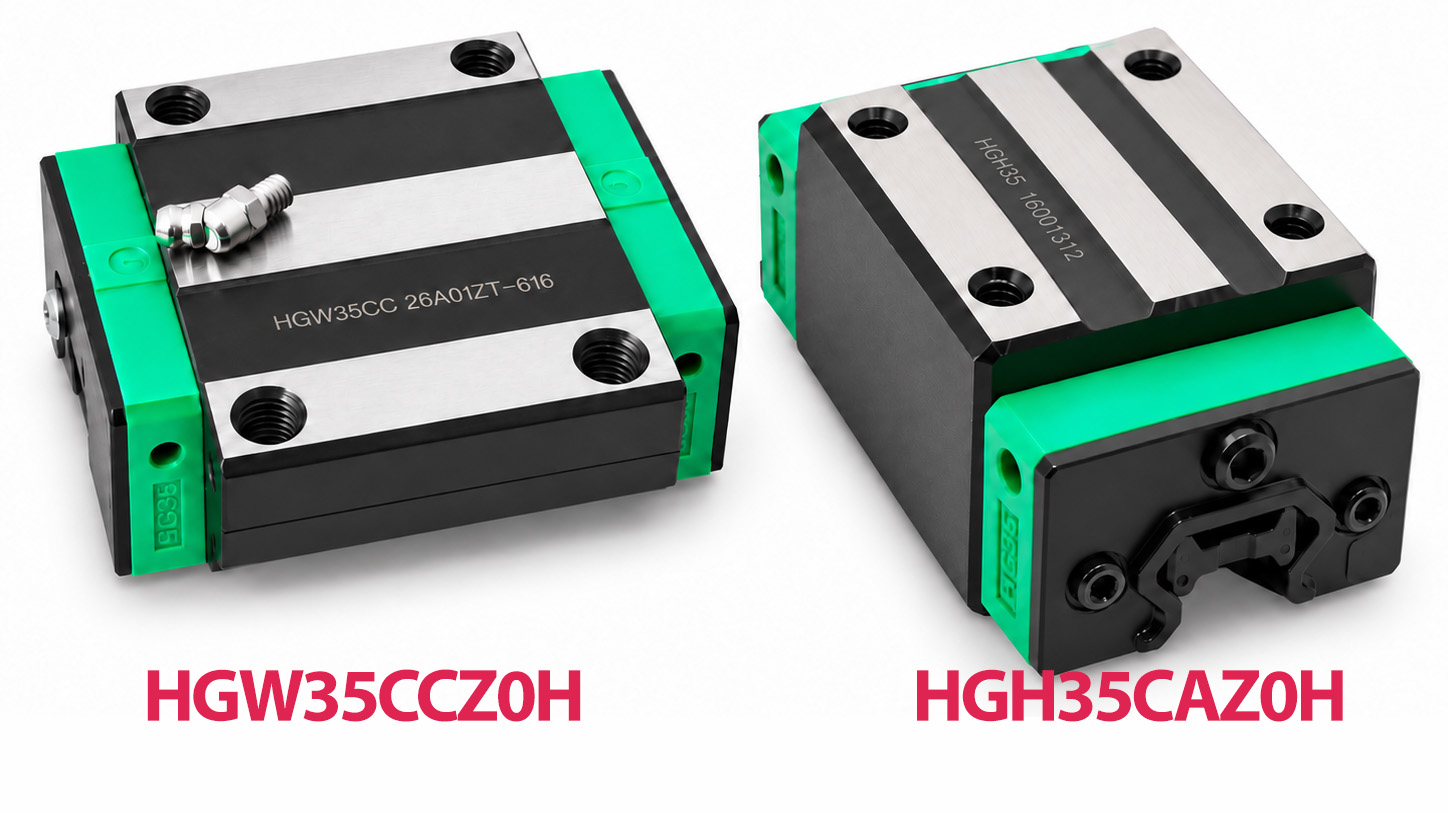

- Сумісність з каретками: HGH35 будь-якого класу точності.
HGH35CAZ0H
|
Серія |
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
G |
Mx1 |
T2 |
H2 |
H3 |
|
HGHKD35 |
55 |
7.5 |
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
M8x12 |
10.2 |
16 |
19.6 |
|
Серія |
C |
Co |
M_R |
M_P |
M_Y |
|
HGHKD35CAZ0H |
42,72 кН |
102,87 кН |
1,73 кН·м |
1,2 кН·м |
1,2 кН·м |
HGW35CCZ0H
Технічні характеристики каретки HGW35CCZ0H
Параметр | Значення | Одиниці |
Висота каретки (H) | 48 | мм |
Загальна ширина (W) | 100 | мм |
Відстань між монтажними отворами (B) | 82 | мм |
(L₁) | 70 | мм |
Загальна довжина (L) | 112.4 | мм |
Висота від основи до центру отвору (h) | 12 | мм |
Глибина монтажного отвору (T₂) | 13 | мм |
Розмір гвинта | M8×10 | — |
Вага однієї каретки | ≈ 1.56 | кг |
Навантажувальні характеристики
Параметр | Значення | Одиниці |
Динамічна навантажувальна здатність (C) | 42.52 | кН |
Статична навантажувальна здатність (Co) | 102.87 | кН |
Статичний момент навколо осі R (MR) | 1,73 | кН·м |
Статичний момент навколо осі P (MP) | 1.2 | кН·м |
Статичний момент навколо осі Y (MY) | 1.2 | кН·м |
Лінійні напрямні HGRKD35 — це економічний вибір для точного лінійного переміщення у станкобудуванні. Об'єднуючи доступну ціну з високою якістю, ці рейкові роликові напрямні стануть надійним рішенням для різноманітних проєктів. Переваги:
- Ціна та якість: Напрямні HGRKD35 вирізняються серед конкурентів завдяки ідеальному балансу вартості та функціональності, роблячи їх ідеальним вибором для бюджетних проєктів.
- Несуча спроможність: Висока несуча спроможність гарантує довговічність та продуктивність навіть в умовах інтенсивного використання.
- Універсальність: Простота інтеграції в різні конструкції робить їх ідеальними для багатьох застосувань, від обробки металу до лазерної різки.
- Встановлення та обслуговування: Мінімальні вимоги до обслуговування та легкість встановлення знижують експлуатаційні витрати та збільшують термін служби.
- Довговічність: Використання високоякісних матеріалів забезпечує надійність та довгий термін служби.
Лінійні напрямні HGRKD35 — ваш вибір для надійності та точності за доступною ціною. Ідеально підходять для покращення продуктивності обладнання з урахуванням бюджету.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Довжина Напрямної (L) | 1600 мм |
| Клас точності напрямної | H |
| Розмір напрямної | 35 |
| Серія напрямної | HGR |
| Тип комплектуючого | Направляюча верстата |
| Тип кріплення напрямної | R (Креплення зверху) |
