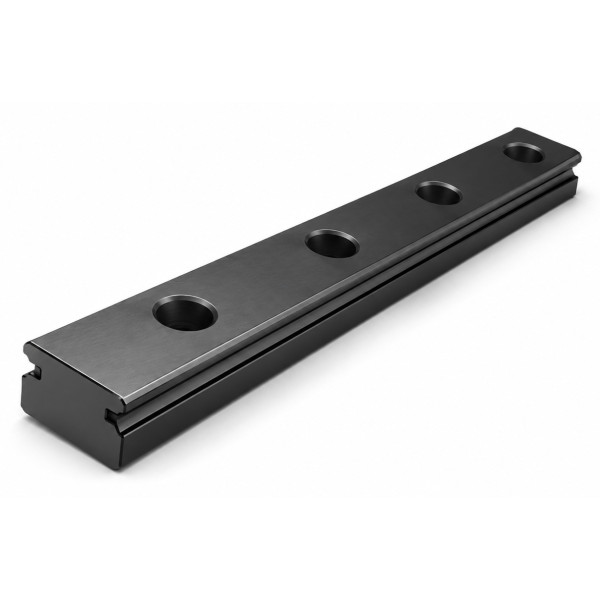

Мініатюрна рейкова напрямна MGNRKD9R1000H-BL-CHROME, K.D з чорним хромуванням, 1000 мм, клас точності H

Мініатюрна рейкова напрямна MGNRKD9R1000H-BL-CHROME, K.D з чорним хромуванням, 1000 мм, клас точності H

Ціна з ПДВ за 1 метр

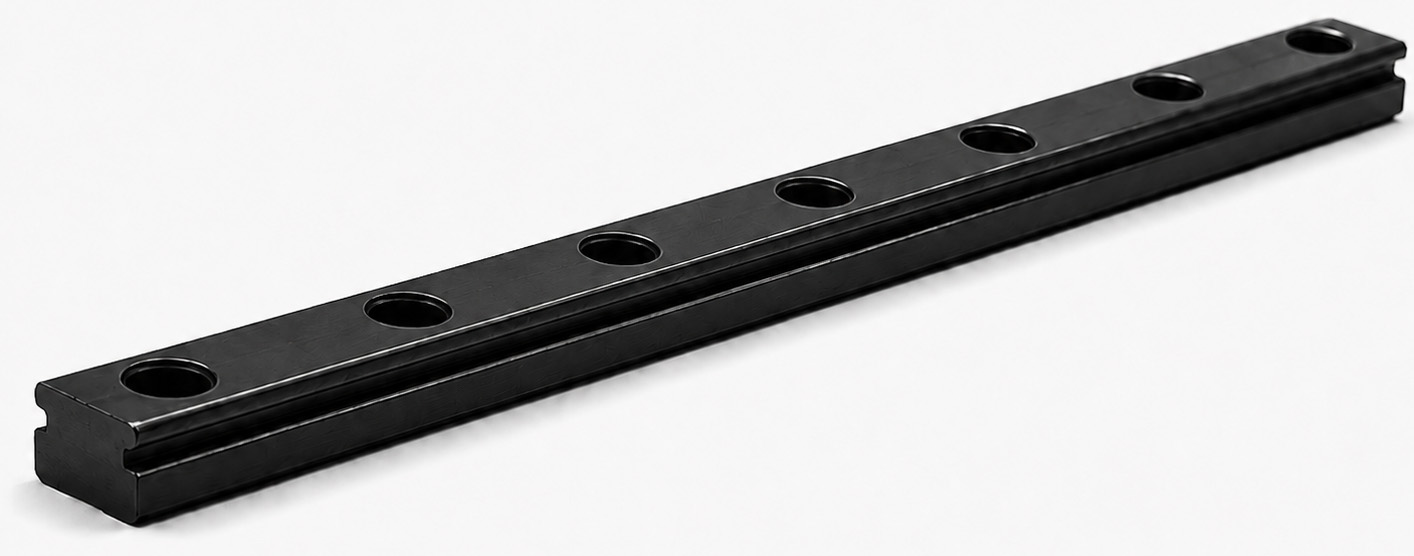

MGNR9R1000H-BL-CHROME від компанії K.D — мініатюрна профільна рейкова лінійна напрямна серії MGN, типорозміру 9, довжиною 1000 мм, з класом точності H та спеціальним антикорозійним чорним хромуванням (Black Chrome Plating).

Напрямна призначена для роботи з мініатюрними каретками K.D:

• MGN9H — подовжена каретка з більшою вантажопідйомністю;
• MGN9C — стандартна компактна каретка.

Позначення BL-CHROME вказує на спеціальне виконання поверхні з чорним хромуванням (Black Chrome Plating).

Головна особливість моделі — поєднання компактного профілю шириною всього 9 мм та додаткового антикорозійного покриття. Чорний хром створює захисний шар на поверхні сталевої напрямної та застосовується для підвищення стійкості виробу до впливу вологи й корозії.

Для K.D довжина 1000 мм є максимальною довжиною мініатюрної рейки MGNR9, яку виробник виготовляє з покриттям чорним хромом.

Модель MGNR9R1000H-BL-CHROME рекомендується для компактних лінійних механізмів, де одночасно потрібні малі габарити, висока точність переміщення та додатковий захист металевої поверхні.

Основні технічні характеристики MGNR9R1000H-BL-CHROME

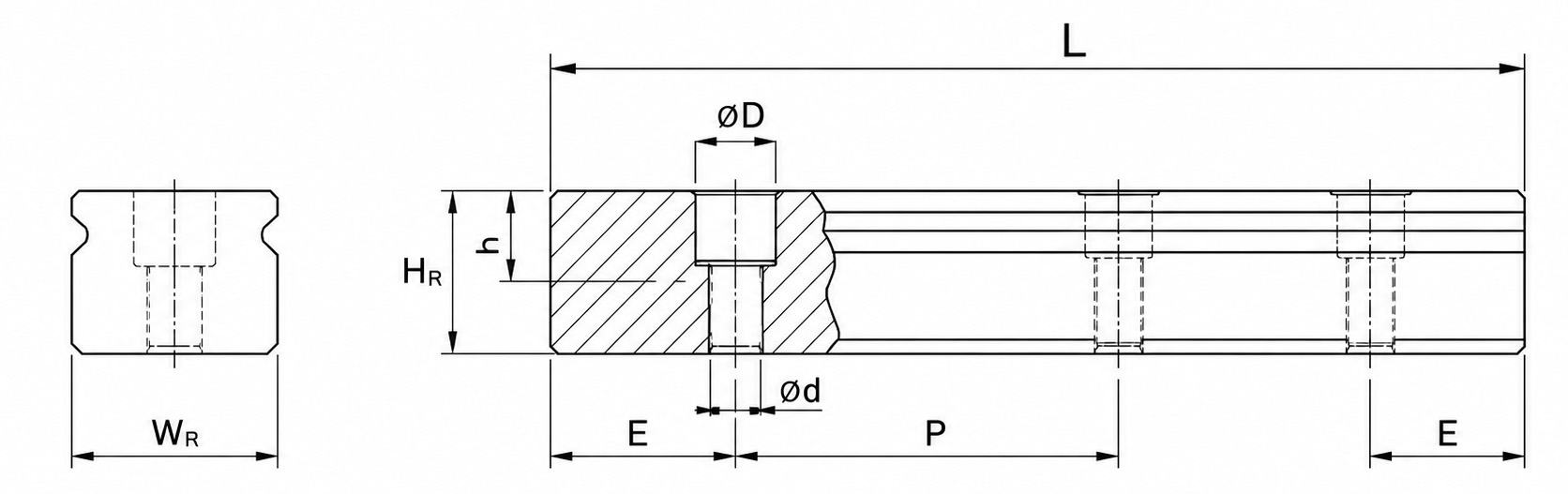

Розміри мініатюрної рейки MGNR9

Відповідно до наданих технічних даних рейка MGNR9 має такі розміри:

Розшифрування позначення MGNR9R1000H-BL-CHROME

Сумісність з каретками

Мініатюрна рейка MGNR9R1000H-BL-CHROME призначена для роботи з каретками K.D типорозміру 9:

MGN9H — подовжена каретка

MGN9C — стандартна компактна каретка

Основна відмінність між двома каретками полягає в довжині та вантажопідйомності.

MGN9C — довжина 28,9 мм

MGN9H — довжина 39,9 мм

Каретка MGN9H має подовжений корпус і збільшену відстань між монтажними отворами, тоді як MGN9C є більш компактним виконанням.

Важливо щодо сумісності

Рейка MGNR9R1000H-BL-CHROME призначена для роботи з мініатюрними каретками MGN9H та MGN9C торгової марки K.D.

Для стабільної роботи лінійної системи рекомендується використовувати:

рейка K.D + каретка K.D одного типорозміру

Це дозволяє зберегти передбачену виробником геометрію спряження, клас точності та робочі характеристики системи.

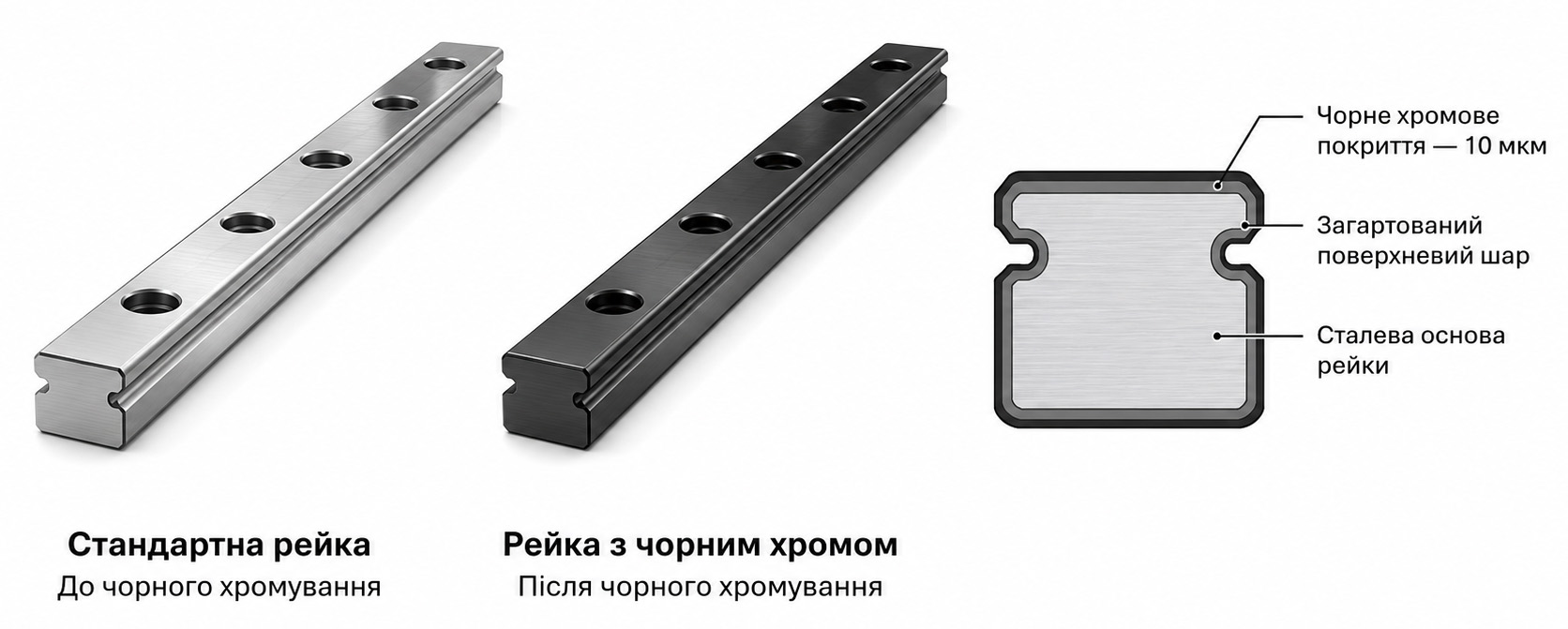

Чорне хромування MGNR9

Чорне хромування не є звичайною чорною фарбою, порошковим покриттям або декоративним чорнінням.

Чорне хромування (Black Chrome Plating) — це спеціальна обробка поверхні з формуванням додаткового захисного хромового шару.

Умовно структуру поверхні можна представити так:

чорне хромове покриття → оброблена сталева поверхня рейки → металева основа

Головне завдання такого виконання — додатковий захист поверхні мініатюрної рейки від впливу навколишнього середовища.

Переваги MGNR9R1000H-BL-CHROME

Мініатюрна напрямна поєднує переваги компактної серії MGN і спеціального антикорозійного виконання.

Основні переваги:

• компактний профіль 9 × 6,5 мм;
• довжина 1000 мм;
• клас точності H;
• чорне хромування (Black Chrome Plating);
• товщина покриття 10 мкм;
• підвищений захист поверхні від корозії;
• додатковий захист від впливу вологи;

• зниження ризику появи поверхневої корозії при утворенні конденсату;
• додатковий захист під час транспортування та зберігання;
• темна поверхня зі зменшеним відбиттям світла;
• сумісність із двома варіантами кареток — MGN9C та MGN9H;
• малі габарити для компактних механізмів;
• максимальна довжина K.D у виконанні Black Chrome — 1000 мм.

Де застосовується MGNR9R1000H-BL-CHROME

Мініатюрні лінійні напрямні використовуються там, де звичайні профільні напрямні HGR, EGR та інших повнорозмірних серій мають надто великі габарити.

Промислова автоматизація

Компактні лінійні модулі, механізми позиціонування, невеликі портальні системи та автоматизовані вузли.

Електронне обладнання

Механізми переміщення, регулювання та позиціонування з обмеженим монтажним простором.

Вимірювальне обладнання

Високоточні компактні координатні та вимірювальні механізми.

Оптичне обладнання

Компактні системи переміщення камер, оптичних елементів і вимірювальних пристроїв.

Системи машинного зору

Механізми позиціонування камер, датчиків та освітлювальних елементів. Темна поверхня чорного хрому додатково зменшує небажане відбиття світла.

Робототехніка

Компактні лінійні осі, захвати, маніпулятори та допоміжні механізми.

3D-принтери та спеціалізоване обладнання

Механізми, де необхідні невелика маса, компактність і точне лінійне переміщення.

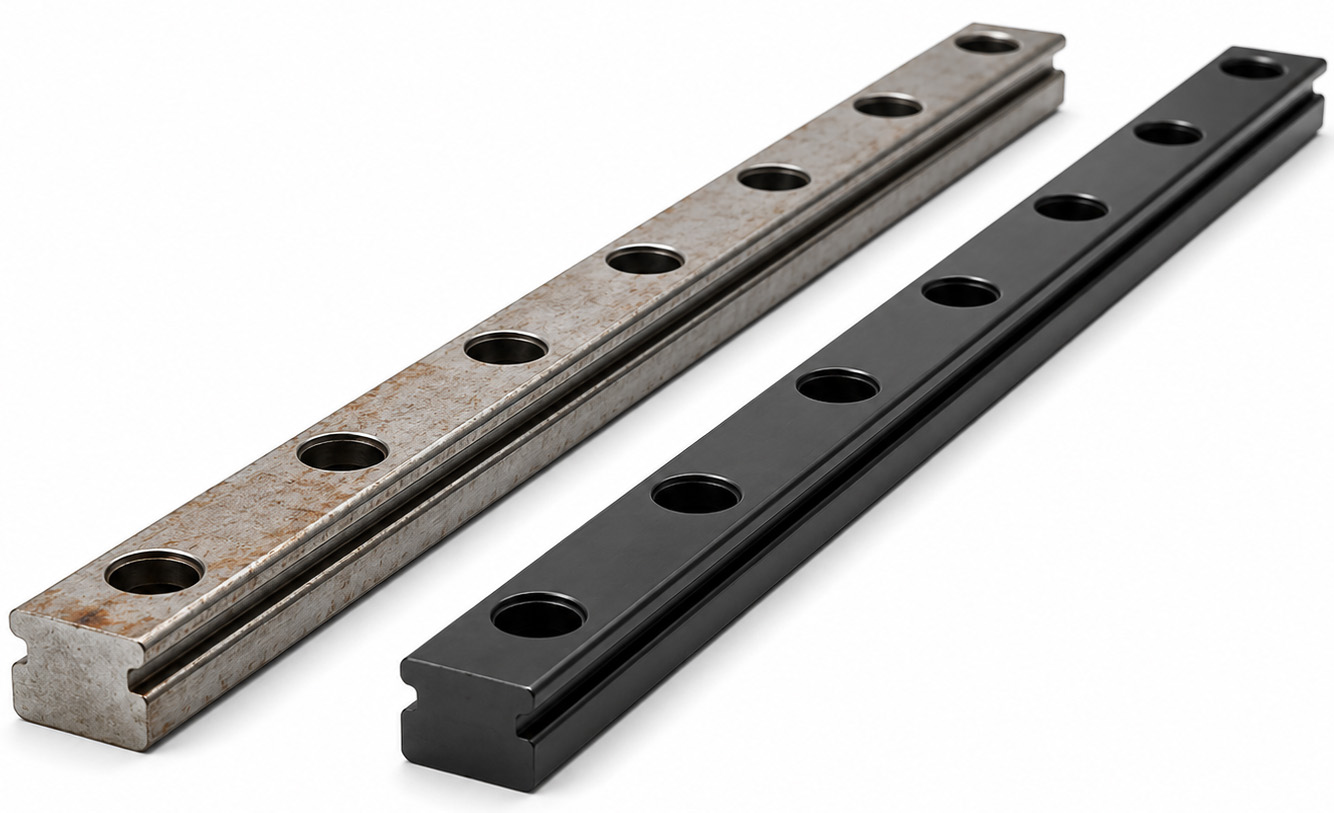

Чорний хром особливо корисний для мініатюрних напрямних

У мініатюрної рейки розміри робочих поверхонь значно менші, ніж у повнорозмірної напрямної HGR.

Тому навіть невеликі осередки корозії можуть бути небажаними для точної роботи мініатюрної каретки.

Додаткове антикорозійне покриття особливо актуальне при:

• підвищеній вологості;
• утворенні конденсату;
• тривалому простої обладнання;
• використанні у приміщеннях із нестабільною температурою;
• тривалому зберіганні готового обладнання;
• роботі у вимірювальних та оптичних системах.

Чорний хром не замінює мастило

Наявність антикорозійного покриття не скасовує необхідність правильного змащування мініатюрної лінійної системи.

Мастильний матеріал необхідний у зоні контакту:

кульки каретки ↔ доріжки кочення рейки

Мастило:

• знижує тертя;
• зменшує зношування;
• захищає робочі поверхні;
• сприяє плавному переміщенню;
• збільшує ресурс каретки та рейки.

Тому чорне хромування (Black Chrome Plating) є додатковим захистом поверхні, але не замінює технічне обслуговування.

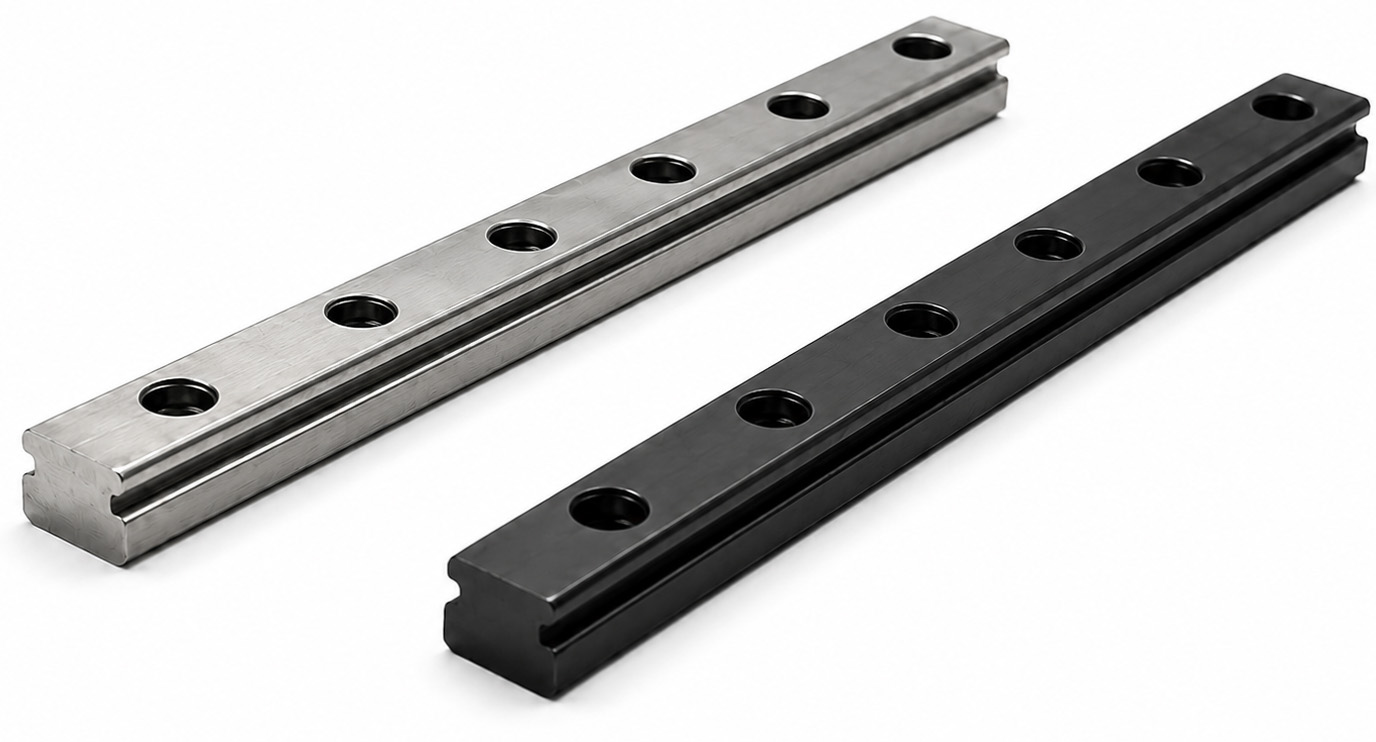

Порівняння стандартної MGNR9 та MGNR9R1000H-BL-CHROME
