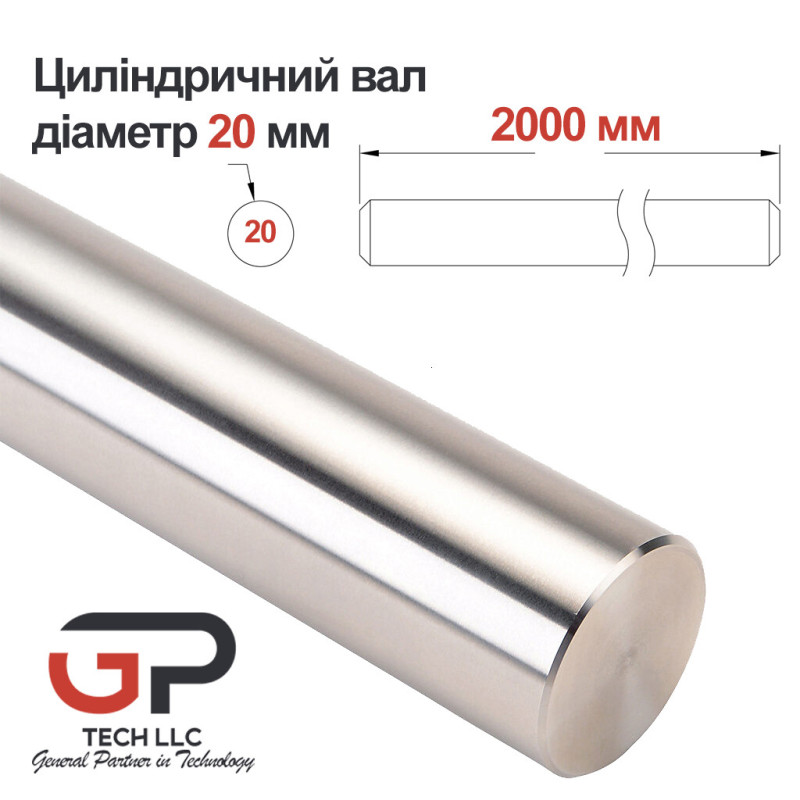

Прецизійний індукційно загартований, хромований циліндричний вал SFC20/h6 (WC20H6) , 2 м
1051 грн
- Виробник: K.D
- Модель: WC20_3
- Наявність:В наявності
Прецизійний індукційно загартований, хромований циліндричний вал SFC20/h6 (WC20H6)
Ціна вказана за 2 м без ПДВ
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Вуглецева сталь
C45 + Cr — це конструкційна сталь C45 із хромованим покриттям поверхні.
Матеріал поєднує міцну сталеву основу та захисний шар хрому, завдяки чому
деталь отримує хорошу зносостійкість, гладку робочу поверхню та підвищений
захист від корозії. Основні аналоги сталі C45: AISI 1045, JIS S45C, сталь 45.
Таке виконання добре підходить для лінійних валів, напрямних, штоків, осей і
деталей промислового обладнання, добре витримує механічні навантаження, знижує
знос при контакті з підшипниками та втулками, краще захищене, ніж звичайна
чорна сталь без покриття
Вали мають індукційно загартовану поверхню з твердістю HRC 62 ± 2 та хромоване покриття, що підвищує стійкість до зносу й корозії.
Кожен вал забезпечує клас точності ISO h6 і стабільну роботу у будь-яких системах лінійного переміщення.
Технічні характеристики
|
Параметр |
Значення |
|
Маркування |
SFC20/h6 (WC20) |
|
Виробник |
K.D.- Китай |
|
Діаметр |
Ø20 мм |
|
Довжина вала |
2000 мм |
|
Максимальна довжина |
До 6000 мм |
|
Можливість порізки |
Безкоштовна, у будь-яку довжину з точністю ±1 мм |
|
Умови розрахунку ціни |
Вартість рахується тільки за фактичну довжину, без округлення до метра або пів метра |
|
Матеріал |
C45 + Cr |
|
Твердість поверхні |
HRC 62 ± 2 |
|
Глибина загартування |
0.8 – 2.5 мм |
|
Клас точності |
ISO h6 |
|
Шорсткість поверхні |
Ra 0.4 – 0.8 µm |
|
Відхилення діаметра |
≤ 5 µm / 100 мм |
|
Округлість |
≤ 0.003 мм |
|
Тип покриття |
Хромоване |
|
Стійкість до корозії |
У 3–5 разів вища, ніж без покриття |
Переваги індукційного загартування
- Збільшений ресурс у 3–6 разів завдяки твердому поверхневому шару.
- Висока стійкість до втомного руйнування та навантажень.
- Оптимальне поєднання твердості поверхні та в’язкості серцевини.
- Зменшення деформацій під час експлуатації при високих навантаженнях.
Переваги та недоліки хромового покриття
|
Параметр |
Пояснення |
|
Захист від корозії |
Пасивний шар хрому зменшує швидкість появи корозії та помітно подовжує термін експлуатації валів, однак не забезпечує повного захисту, як у нержавіючої сталі. |
|
Зниження тертя |
Дзеркальна поверхня мінімізує опір ковзанню — зменшує знос підшипників. |
|
Висока точність обертання |
Хром дозволяє отримати надгладку поверхню без мікрорельєфу. |
|
Недолік хромованих валів |
При надмірному ударному навантаженні або вигині загартований вал може тріскатися та кришитися на дрібні шматки через високу твердість та низьку пластичність сталі GCr15. |
|
Інше зауваження |
Пошкодження хромового шару може спричинити локальну корозію. |
Переваги класу точності ISO h6
- Мінімальний допуск діаметра
- Ідеальна посадка з підшипниками LM, LME, SCS.
- Сумісність з високоточними напрямними системами.
Порізка валів під ваш розмір
ТОВ «ГП-ТЕХ» здійснює безкоштовну порізку валів у будь-яку довжину з точністю ±1 мм.
При цьому ціна розраховується лише за фактичну довжину, без округлення до метра або пів метра.
Ми можемо підготувати вал до монтажу за вашим кресленням або технічним завданням.
Застосування
- Станкобудування — напрямні у системах ЧПК, координатних столах, портальних фрезерах.
- Робототехніка — лінійні осі, маніпулятори, транспортні вузли.
- Деревообробка / металообробка — переміщення кареток і шпинделів.
- 3D-принтери, плазморізи, гравери.
- Медичне, пакувальне, фармацевтичне обладнання.
Асортимент підшипників для валів Ø20 мм
|
Маркування |
Тип підшипника |
Опис |
|
LM20UU |
Стандартний закритий |
Ущільнений, найпоширеніший тип |
|
LMEF20UU |
Фланцевий |
Європейський стандарт кріплення |
|
LME20LUU |
Подовжений закритий |
Збільшена стабільність |
|
LM20LUU |
Подовжений стандартний |
Для більшої довжини контакту |
|
LMEK20UU |
З кріпильними отворами |
Простий монтаж |
|
LM20UU-OP |
Відкритий |
Для валів зі шпонкою |
|
LME20UU-OP |
Відкритий європейський |
Сумісний з направляючими зі шпонками |
|
LMEF20LUU |
Подовжений фланцевий |
Стабільність руху та монтаж |
|
LMEK20LUU |
Подовжений з отворами |
Комбіноване кріплення |
|
LMF20UU |
Круглий фланцевий |
Компактна фіксація |
|
LMF20LUU |
Подовжений круглий |
Для підвищеної стійкості |
|
LMH20UU |
Квадратний фланцевий |
Для корпусних вузлів |
|
LMK20UU |
Компактний квадратний |
Мінімальні габарити |
|
LMK20LUU |
Подовжений квадратний |
Для важких навантажень |
|
SCS20UU |
У корпусі |
Простий монтаж на профіль |
|
SCS20LUU |
Подовжений у корпусі |
Для більшої стабільності |
|
SCS20GA |
У корпусі з металевим сепаратором |
Підвищена термостійкість |
|
SCS20LGA |
Подовжений з металевим сепаратором |
Висока стійкість до пилу |
|
SCS20JDB |
Втулка з мідно-графітового сплаву |
Самозмащувальний варіант, безшумна робота, робота в критичних умовах |
Переваги співпраці з ТОВ «ГП-ТЕХ»
- Гарантована точність і якість продукції.
- Безкоштовна порізка валів будь-якої довжини.
- Консультація інженера з підбору валів та підшипників.
- Швидке постачання по Україні.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Діаметр валу | 20 |
| Довжина циліндричного валу | 2000 мм |
| Тип комплектуючого | Направляюча верстата |
