Опора вала SHFL25 подовжена, алюмінієва, для вала діаметром 25 мм

Опора вала Подовжена алюмінієва SHFL25 для вала діаметром 25 мм

Ціна з ПДВ

Опора вала SHFL25 призначена для жорсткого кріплення циліндричного лінійного вала діаметром 25 мм до основи верстата, механізму або промислового обладнання. Конструкція виконана у вигляді подовженого фланцевого тримача з двома монтажними отворами та розрізним затискачем.

Вал встановлюється в посадковий отвір опори та фіксується стяжним гвинтом M5. Під час затягування гвинта корпус опори рівномірно обтискає вал, забезпечуючи його нерухоме положення без необхідності свердлити вал або виконувати додаткові різьбові отвори.

Модель SHFL25 є подовженою версією стандартної опори типу SHF25. Збільшена довжина корпусу та більша площа контакту з валом підвищують стійкість кріплення, зменшують імовірність перекосу та дають змогу краще сприймати навантаження, що діють на закріплений кінець вала.

Призначення опори SHFL25

Опора SHFL25 використовується як нерухомий з’єднувальний елемент між циліндричним валом та основою обладнання. Вона не є підшипником і не призначена для переміщення по валу.

Основне завдання опори — утримувати вал у заданому положенні та передавати навантаження, що виникають, від вала на станину, плиту, раму або іншу несучу конструкцію.

SHFL25 може застосовуватися:

• для одностороннього кріплення кінця вала;
• для встановлення вала між двома опорами;
• для горизонтального та вертикального монтажу;
• у лінійних системах переміщення;
• у механізмах з обертовими валами;
• у верстатах, автоматичних лініях і промисловому обладнанні.

Технічні характеристики SHFL25

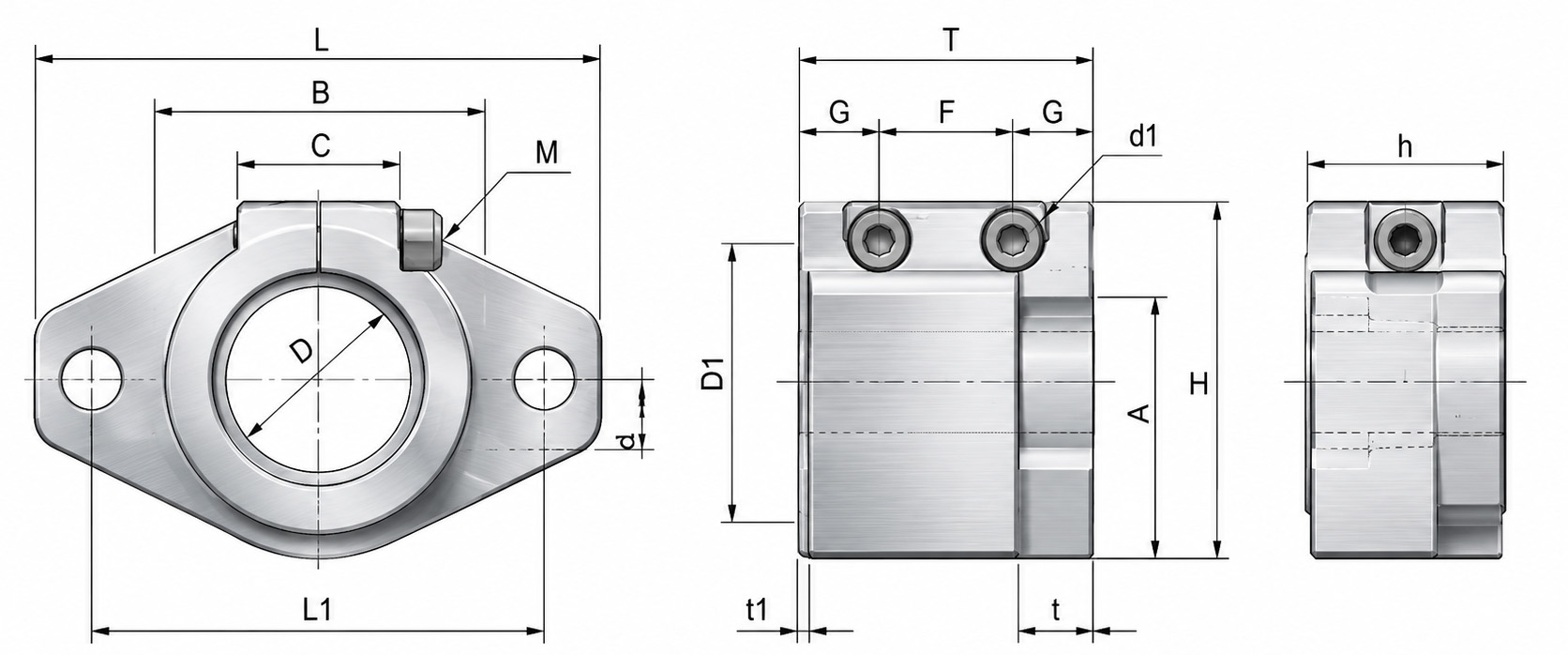

Розміри опори SHFL25

Монтажні отвори d = 7 мм дають змогу встановлювати опору за допомогою гвинтів відповідного діаметра. Розмір d1 = 10 мм передбачений для розміщення головки кріпильного гвинта.

Як працює опора SHFL25

Циліндричний вал Ø25 мм вставляється в центральний отвір корпусу. Після встановлення необхідного положення затягується гвинт M5, розташований у верхній частині опори.

Корпус має поздовжній розріз, тому під час затягування гвинта посадковий отвір трохи стискається та щільно охоплює поверхню вала.

Такий спосіб кріплення має кілька переваг:

• вал не потрібно свердлити;
• не потрібно виконувати різьбу на валу;
• положення вала можна регулювати до остаточного затягування;
• вал можна швидко зняти або замінити;
• зусилля затискання розподіляється по поверхні вала;
• зменшується ризик пошкодження загартованої робочої поверхні.

Відмінність SHFL25 від стандартної опори SHF25

Опори SHFL і SHF мають схожий принцип встановлення та фіксації, проте серія SHFL виконана в подовженому варіанті.

SHFL20 рекомендується вибирати у випадках, коли стандартної довжини опори недостатньо або коли потрібне надійніше утримання довгого вала.

Переваги опори вала SHFL25

Подовжена конструкція

Збільшена довжина корпусу забезпечує більшу площу контакту між валом і посадковим отвором. Це сприяє стабільнішому положенню вала та зменшує ймовірність його нахилу під навантаженням.

Затискання без пошкодження вала

Розрізний корпус фіксує вал методом обтискання. На валу не потрібно виконувати отвори, лиски або різьбу.

Просте регулювання

До остаточного затягування гвинта вал можна переміщувати вздовж осі та повертати, встановлюючи необхідне положення.

Фланцеве кріплення

Два монтажні отвори дають змогу швидко закріпити опору на плиті, рамі або станині обладнання.

Невелика маса

Алюмінієвий корпус має меншу масу порівняно зі сталевими тримачами, що особливо важливо для компактних механізмів і рухомих конструкцій.

Універсальність монтажу

Опору можна встановлювати горизонтально, вертикально або під необхідним кутом, якщо конструкція обладнання передбачає відповідну монтажну поверхню.

Де застосовується SHFL25

Опора вала SHFL25 використовується в різних видах обладнання:

• фрезерних і гравірувальних верстатах з ЧПК;
• лазерних і плазмових верстатах;
• 3D-принтерах;
• пакувальному обладнанні;
• деревообробних верстатах;
• металообробному обладнанні;
• автоматичних лініях;
• конвеєрних системах;
• вимірювальних пристроях;
• координатних механізмах;
• робототехнічних системах;
• лабораторному обладнанні;
• механізмах подачі та позиціонування.

Сумісність

SHFL25 призначена для встановлення циліндричних валів номінальним діаметром 25 мм.

Залежно від конструкції обладнання опору можна використовувати з:

• загартованими лінійними валами Ø25 мм;
• шліфованими циліндричними валами Ø25 мм;
• нержавіючими лінійними валами Ø25 мм;
• обертовими осями Ø25 мм;
• напрямними валами Ø25 мм.

Як вибрати опору серії SHFL

Основний параметр вибору — номінальний діаметр вала, що встановлюється.

Опора повинна відповідати фактичному діаметру вала. Для вала Ø25 мм необхідно використовувати саме модель SHFL25.
