Лінійний підшипник у корпусі SCS12 JDB — самозмащувальний підшипник ковзання для вала діаметром 12 мм
Ціна вказана з ПДВ
Оплата з ПДВ доступна від компанії ТОВ «ГП-ТЕХ» (Головний Партнер у ТЕХнологіях). Для отримання рахунку з ПДВ — звертайтесь до відділу продажу.
SCS12 JDB — опис і призначення
SCS12 JDB — це лінійний підшипник ковзання із самозмащувальною втулкою, розміщеною в компактному алюмінієвому корпусі. Всередині корпусу встановлено графітонаповнену бронзову втулку типу JDB, яка забезпечує стабільну роботу без зовнішнього змащення. Модель спеціально призначена для напрямних валів діаметром 12 мм і має високу надійність у запиленому чи агресивному середовищі.
Технічні характеристики SCS12 JDB
|
Параметр |
Значення |
|
Модель |
SCS12 JDB |
|
Діаметр вала |
12 мм |
|
Тип підшипника |
Ковзання, самозмащувальний |
|
Конструкція |
Втулка з мідно-графітового сплаву в алюмінієвому корпусі |
|
Матеріал корпусу |
Алюмінієвий сплав |
|
Матеріал втулки |
JDB (графітонаповнена бронза) |
|
Тип змащення |
Не потребує (вбудоване сухе змащення) |
|
Ущільнення |
Відсутні |

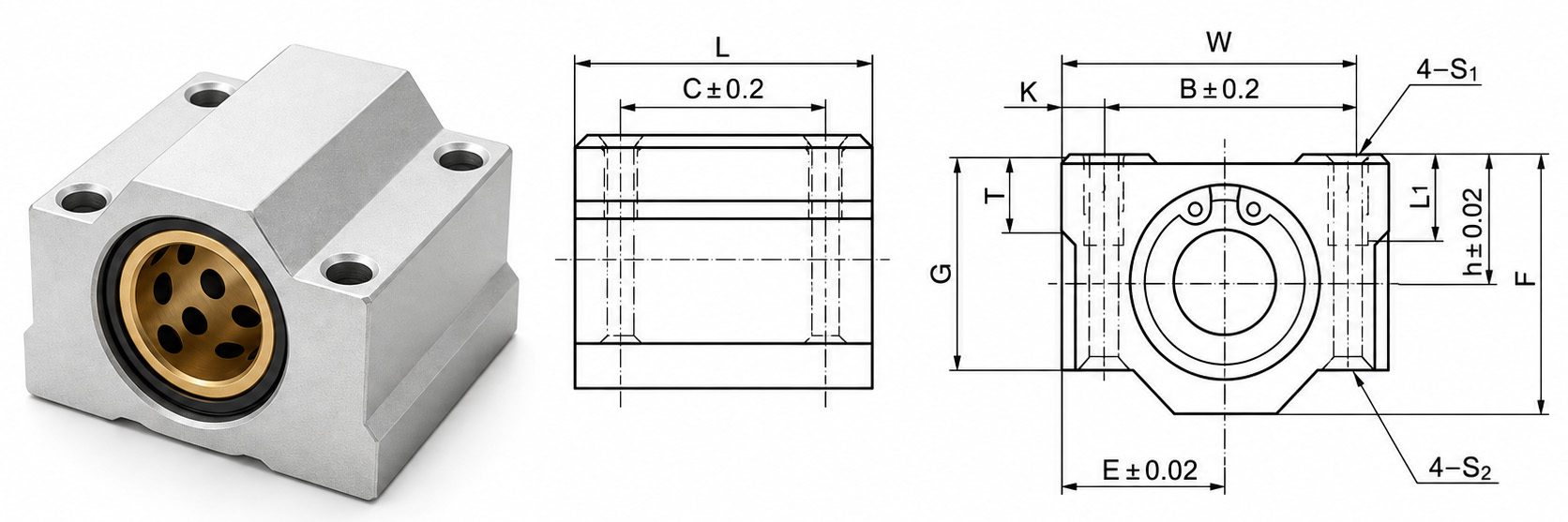

Габаритні розміри SCS12 JDB
|
Параметр |
T (мм) |
h (мм) |
E (мм) |
W (мм) |
L (мм) |
F (мм) |
G (мм) |
B (мм) |
C (мм) |
K (мм) |
S1 (мм) |
S2 (мм) |
|
Значення |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30.5 |
26 |
5.75 |
M5 |
4.3 |
Навантажувальні характеристики (SCS12 JDB)
|
Тип навантаження |
Значення |
|
Динамічне (Ca) |
до 561 Н (≈ 56 кгс) |
|
Статичне (Coa) |
до 862 Н (≈ 86 кгс) |
|
Температурний діапазон |
від -40 °C до +150 °C |
Дані базуються на типовій втулці JDB зі сплаву CuZn25Al6Fe3Mn4 з графітовими вставками.
Розшифрування маркування SCS12 JDB
|
Позначення |
Значення |
|
SCS |
Лінійний підшипник у корпусі з чотирма монтажними отворами |
|
12 |
Діаметр сумісного вала — 12 мм |
|
JDB |
Самозмащувальна бронзова втулка з графітовими вставками |
Важливо знати:
- Не містить кульок, працює на принципі сухого ковзання.
- Підшипник працює без масла чи мастила.
- Ідеально підходить для запиленого середовища та мінімального обслуговування.
- Підходить для вертикальних монтажів, де кулькові аналоги нестабільні.
Переваги SCS12 JDB
- Безмастильна робота — вбудовані графітові канали забезпечують самозмащення.
- Стійкість до забруднення — відсутність кульок знижує ризики заклинювання.
- Компактний і легкий — корпус з анодованого алюмінію.
- Тиха робота — немає шуму перекочування, як у шарикових моделей.
- Проста заміна та монтаж — стандартні розміри, сумісність зі стандартними валами Ø12 мм.
Порівняння з аналогами
|
Параметр |
SCS12UU |
SCS12 JDB |
SCS12GA |
|
Тип підшипника |
Кульковий, пластиковий сепаратор |
Ковзання, графітова втулка JDB |
Кульковий, металевий сепаратор |
|
Діаметр вала |
12 мм |
12 мм |
12 мм |
|
Самозмащувальна втулка |
❌ Ні |
✅ Так |
❌ Ні |
|
Ущільнення |
✅ Так |
❌ Ні |
✅ Так |
|
Стійкість до пилу |
Середня |
Висока |
Середня |
|
Шум під час роботи |
Низький |
Дуже низький |
Низький |
|
Зносостійкість |
Середня |
Висока |
Висока |
|
Потреба в змащенні |
✅ Так |
❌ Ні |
✅ Так |
|
Динамічне навантаження |
~51 кгс |
~56 кгс |
~51 кгс |
|
Застосування |
ЧПК, 3D-принтери |
Автоматизація, пилова зона |
Прецизійні осі під навантаженням |
Застосування:
- Промислова автоматизація, де не можна використовувати мастило
- Обладнання для обробки деревини, робота в пилу
- ЧПК-верстати, особливо осі Z або з повільним ходом
- Лінії пакування, сортування, маркування
- Піщане, агресивне середовище
- Харчове виробництво (де небажане мастило)
Висновок
SCS12 JDB — надійне рішення для умов, де потрібно мінімум обслуговування, максимальна надійність та тиха робота. Завдяки графітовій втулці, підшипник витримує пил, температуру, навантаження та служить довше без змащення.
Придбати SCS12 JDB з гарантією якості можна в інтернет-магазині GP-TECH.
Ми забезпечуємо професійну консультацію, швидку доставку та технічну підтримку по всій Україні.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Внутрішній діаметр | 12 |
