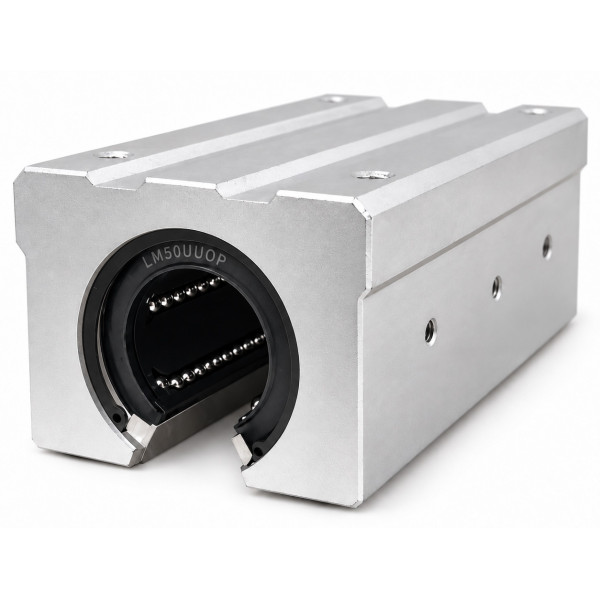

SBR50LUU — лінійний підшипник відкритого типу в подовженому корпусі (під вал на опорі діаметром 50 мм)
Ціна вказана за 1 шт з ПДВ
оплата з ПДВ від компанії ТОВ "ГП-ТЕХ"
Зв'яжіться з відділом продажу для консультації або рахунку з ПДВ
SBR50LUU — це посилений лінійний підшипниковий блок відкритого типу з подовженим анодованим алюмінієвим корпусом, призначений для встановлення на лінійні напрямні з опорою серії SBR50 будь-якої довжини.

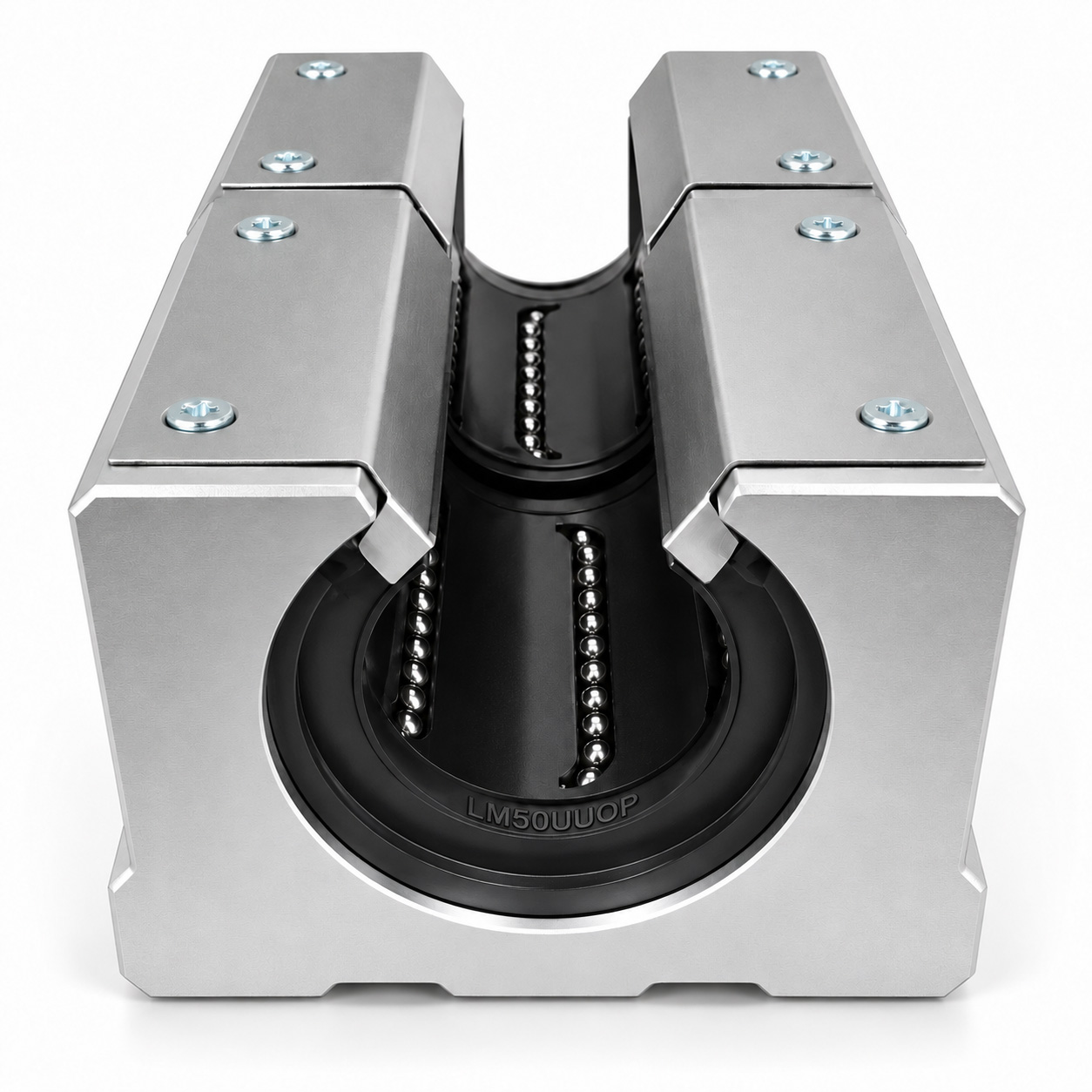

Всередині корпусу розміщено два прецизійні підшипники LM50UU-OP, що забезпечує високу жорсткість, стійкість до прогину, точність переміщення та підвищену несучу здатність. Завдяки відкритій конструкції підшипник встановлюється безпосередньо на вал, який лежить на опорній рейці — ідеальне рішення для портальних систем, ЧПК та важких автоматизованих осей.
Розшифрування коду SBR50LUU
|
Сегмент коду |
Значення |
|
SBR |
(Support Bearing Rail) — серія відкритих корпусних підшипників для валів з нижньою опорною направляючою |
|
50 |
Діаметр направляючого валу — 50 мм |
|
L |
Подовжений корпус (Long type) — всередині два лінійні підшипники для підвищення жорсткості |
|
UU |
Подвійні пильовики з обох боків підшипника, що захищають від пилу, стружки та вологи й продовжують термін служби в складних умовах |
Переваги подовженого корпусу:
- Збільшена площа контакту з валом
- Вища жорсткість і стійкість при бокових навантаженнях
- Рівномірний розподіл навантаження та зменшення зносу
- Зменшення люфтів та вібрацій
- Оптимальний вибір для портальних конструкцій та інерційно-навантажених систем
Технічні характеристики:
|
Параметр |
Значення |
|
Модель |
SBR50LUU |
|
Тип виконання |
Відкритий, подовжений |
|
Діаметр направляючого валу |
50 мм |
|
Внутрішні підшипники |
2 × LM50UU-OP |
|
Матеріал корпусу |
Анодований алюміній |
|
Динамічне навантаження (Ca) |
~15880 H (≈ 1588кгс) |
|
Статичне навантаження (C₀a) |
~7640 Н (≈ 764 кгс) |

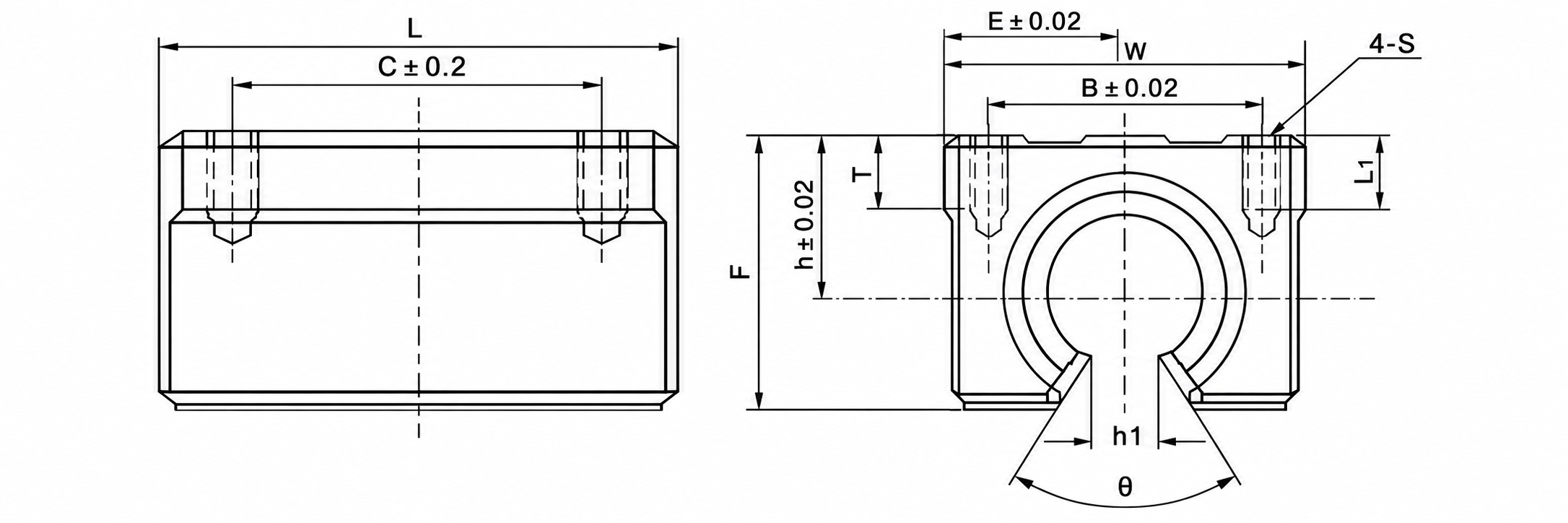

Габаритні розміри (мм):
|
Позначення |
Значення |
Позначення |
Значення |
|
h |
53 |
B |
94 |
|
E |
60 |
C |
160 |
|
W |
120 |
S |
M10 |
|
L |
215 |
L₁ |
20 |
|
F |
92 |
T |
25 |
|
h₁ |
23 |
O |
50° |
Застосування:
- Осьові переміщення в верстатах з ЧПК та маршрутизаторах
- Портальні фрезерні та гравірувальні системи
- Автоматизовані системи подачі та переміщення
- Деревообробне та металообробне обладнання
- Лазерні та плазмові установки
- Важкі промислові механізми з високим навантаженням і вібраціями
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Внутрішній діаметр | 50 |
| Тип корпусу підшипника | Відкритого типу |
