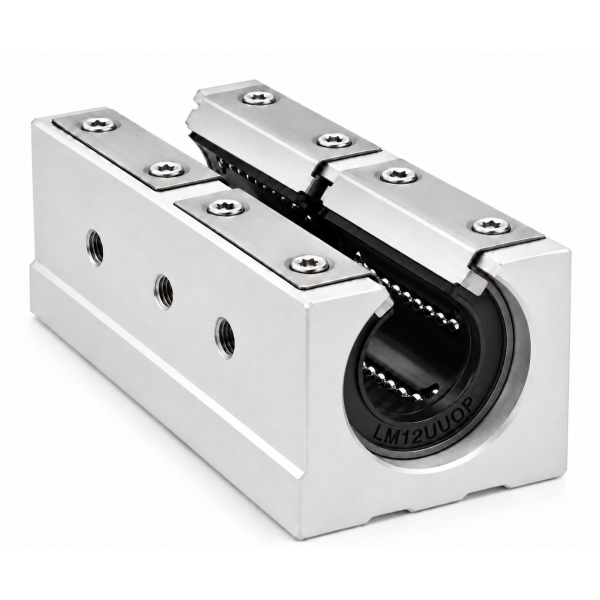

Лінійний підшипник, SBR12LUU

Лінійний підшипник SBR12LUU – подовжена каретка для вала на алюмінієвій опорі діаметром 12 мм

Ціна з ПДВ
Оплата з ПДВ для юридичних осіб — зв’яжіться з відділом продажу ТОВ «ГП-ТЕХ» для отримання рахунку.

Опис продукції

Лінійний підшипник SBR12LUU — подовжена версія каретки відкритого типу, призначена для встановлення на прецизійний вал з опорною рейкою SBR12 (діаметр вала — 12 мм). Обирайте вал на опорі так, щоб алюмінієва опора мала максимальну товщину, що дозволить покращити навантажувальні характеристики та термін експлуатації.

Обирайте вал на опорі так, щоб алюмінієва опора мала максимальну товщину, що дозволить покращити навантажувальні характеристики та термін експлуатації.

Завдяки збільшеній довжині корпусу до 70 мм модель SBR12LUU:

• розподіляє навантаження на більшу площу,
• знижує знос втулки та вала,
• підвищує стійкість до вібрацій та перекосів,
• витримує підвищені динамічні та статичні навантаження.

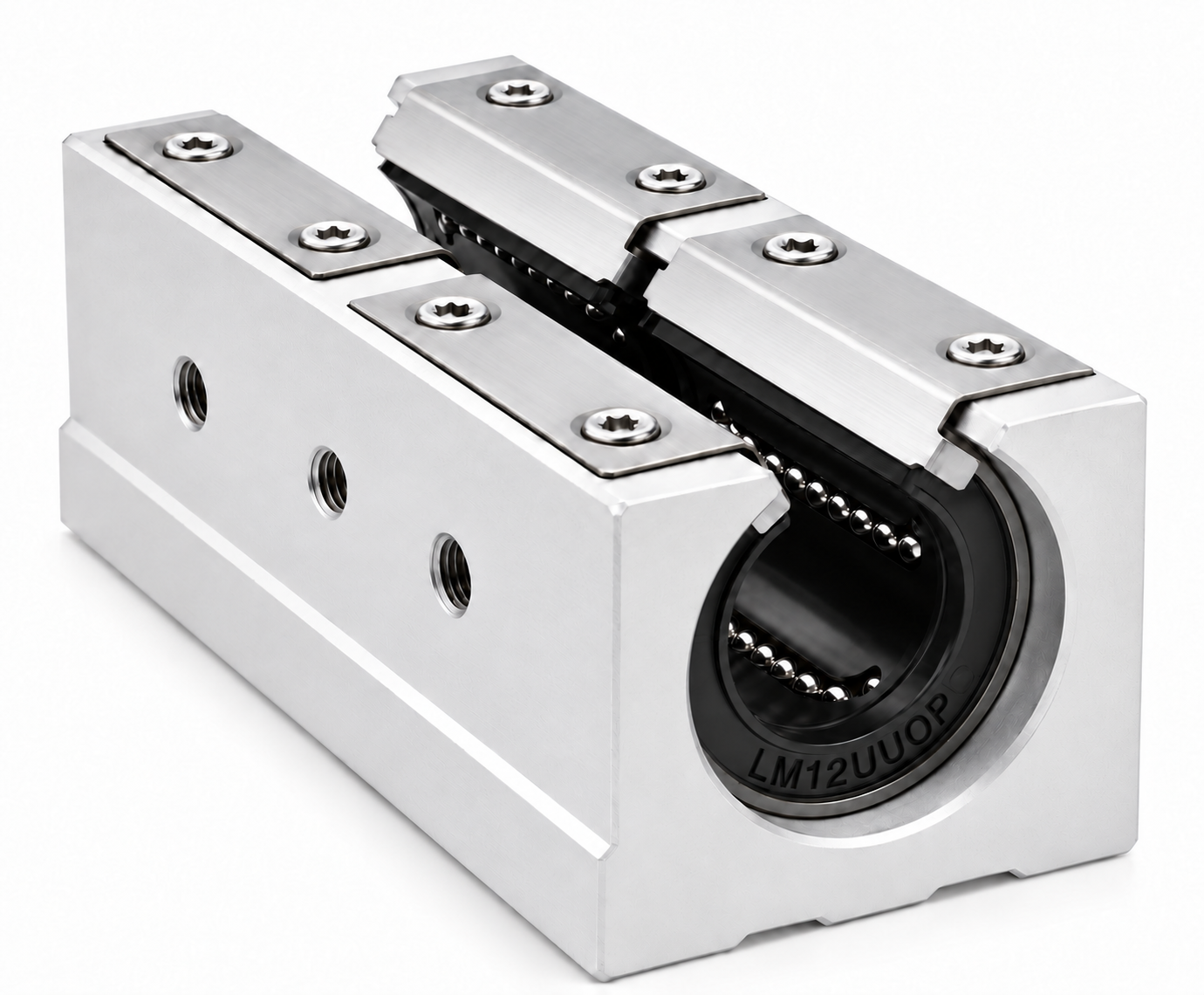

Корпус виготовлений з анодованого алюмінію, всередині встановлен підшипники  LM12UU-OP з двома рядами загартованих кульок, які забезпечують плавне, точне та довговічне переміщення.

Порівняння з SBR12UU

Чому у LUU навантаження вищі:
Більш довгий корпус вміщує подовжену втулку з більшою кількістю кульок, що збільшує загальну площу контакту з валом. Це розподіляє зусилля на більше число елементів кочення, знижуючи точковий тиск та підвищуючи допустиму вантажопідйомність.

Що таке динамічне та статичне навантаження і чому це важливо

• Динамічне навантаження (C) — максимально допустима сила, за якої підшипник може працювати в русі та зберігати розрахунковий ресурс (зазвичай 50 000 м пробігу). Для SBR12LUU це 1200 Н (≈122 кгс), що означає, що каретка здатна надійно працювати під такою вагою без прискореного зносу.
• Статичне навантаження (Co) — максимальна сила, яку підшипник витримує у стані спокою без незворотних деформацій елементів кочення. Для SBR12LUU цей показник становить 2000 Н (≈204 кгс).

Чому важливо враховувати ці параметри:
Якщо робоче навантаження перевищить статичне, можливі вм’ятини на доріжках кочення, що призведе до люфтів і ривків. Якщо ж перевищена динамічна вантажопідйомність, підшипник швидко зношується, втрачаючи плавність ходу та точність позиціонування.
При проєктуванні механізму важливо обирати модель із запасом за обома параметрами — не менше 20–30% від максимальних робочих навантажень.

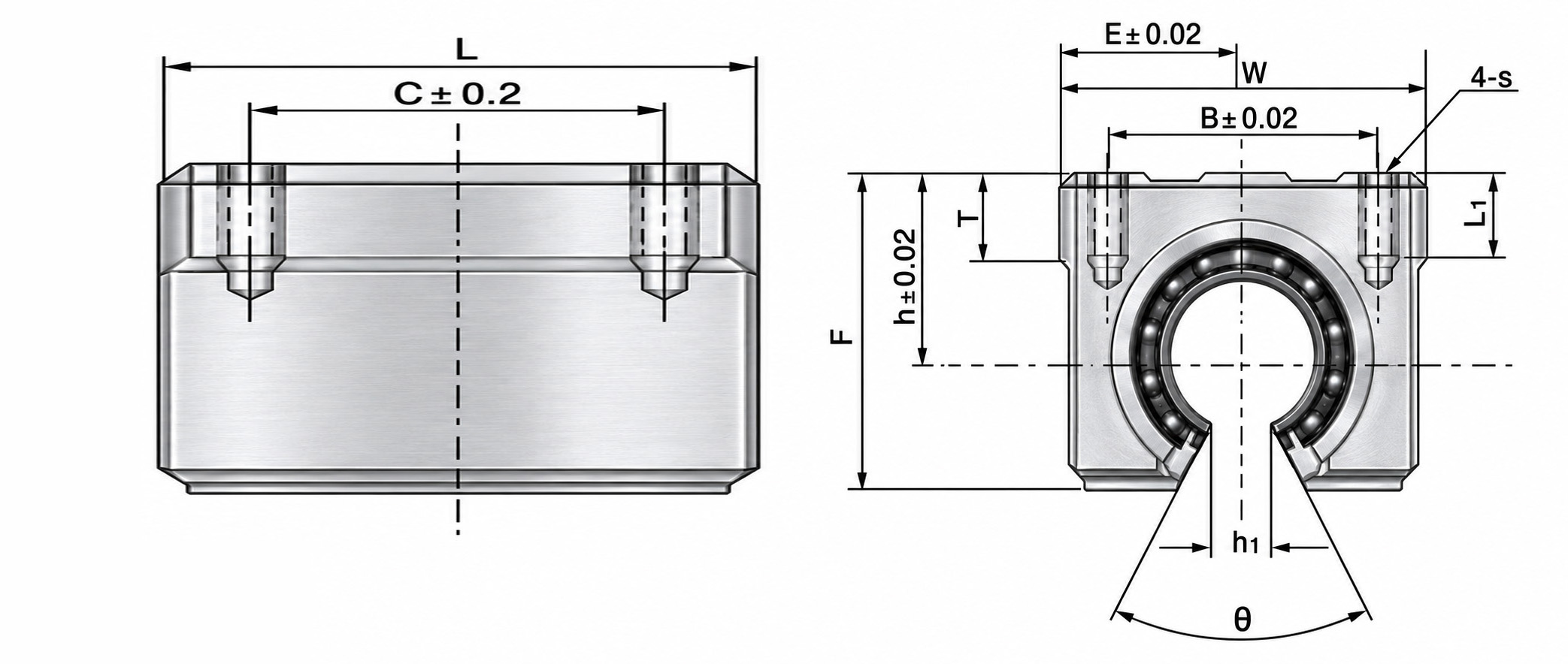

Технічні характеристики SBR12LUU

Підшипник оптимальний для роботи з циліндричними валами та відповідними опорами типу SBR12

Застосування

• Верстати з ЧПК (фрезерні, гравірувальні, лазерні)
• Автоматизовані транспортні системи
• Лінійні портали та рухомі столи
• Обладнання з довгохідними переміщеннями

Чому вигідно купувати у ТОВ «ГП-ТЕХ»

• Офіційний постачальник комплектуючих для ЧПК в Україні
• Оригінальні вироби з гарантією
• Консультація щодо вибору та сумісності
• Можливість постачання вала з опорою в комплекті
