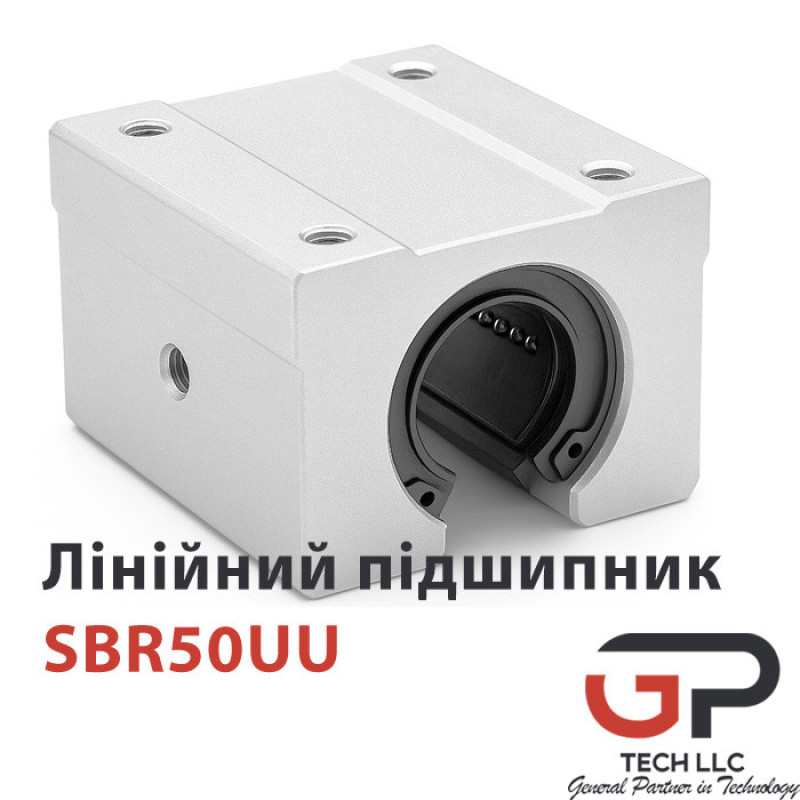

SBR50UU — лінійний підшипник відкритого типу (Ø50 мм)
Ціна вказана за 1 шт без ПДВ
Можлива оплата з ПДВ від ТОВ "ГП-ТЕХ"
Зв'яжіться з відділом продажу для консультації та рахунку

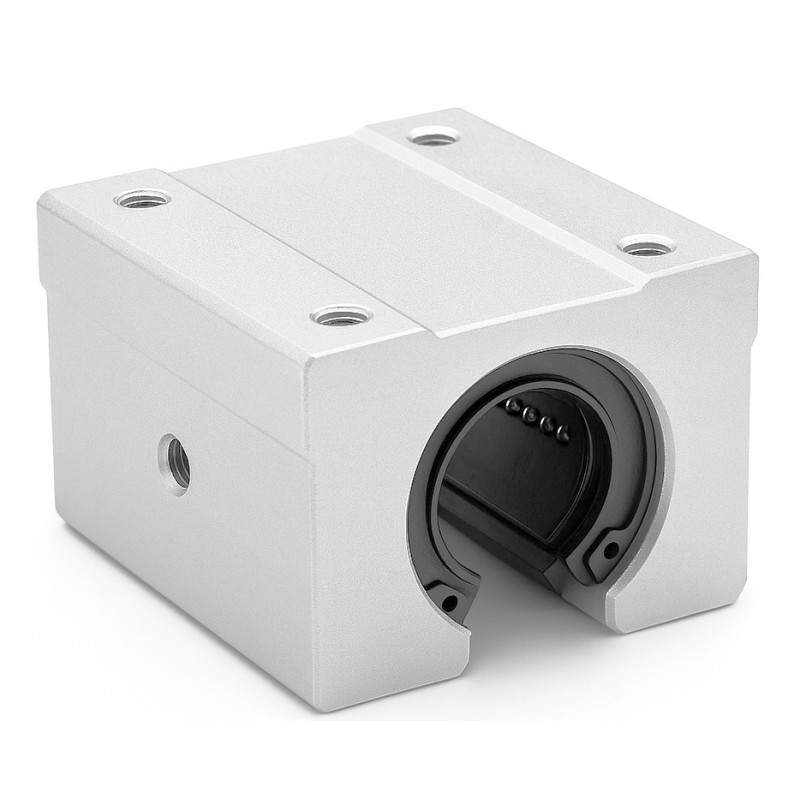

SBR50UU — це корпусний лінійний підшипник відкритого типу, призначений для вала діаметром 50 мм, який монтується на опорну напрямну серії SBR50.
Всередині корпусу встановлено один підшипник LM50UU-OP (відкритого типу), що забезпечує плавне та точне переміщення, а також стійкість до навантажень.
Підшипник зручно кріпиться болтами до станини та застосовується в промисловому обладнанні, системах ЧПК та автоматизації.
Розшифрування коду SBR50UU
|
Сегмент коду |
Значення |
|
SBR |
(Support Bearing Rail) — серія корпусних відкритих підшипників для валів з нижньою опорною напрямною |
|
50 |
Діаметр направляючого вала — 50 мм |
|
UU |
Подвійні пильовики з обох боків підшипника, що захищають від пилу, стружки та забруднень |
Переваги:
- Компактний стандартний корпус
- Простий монтаж і заміна
- Захист від пилу (тип ущільнення UU)
- Надійна робота при великих навантаженнях
- Сумісність з будь-якими валами на опорі серії SBR50
Технічні характеристики:
|
Параметр |
Значення |
|
Модель |
SBR50UU |
|
Тип виконання |
Відкритий, стандартний |
|
Діаметр вала |
50 мм |
|
Внутрішній підшипник |
1 × LM50UU-OP |
|
Матеріал корпусу |
Анодований алюміній |
|
Динамічне навантаження (Ca) |
3820Н (≈ 389 кгс) |
|
Статичне навантаження (C₀a) |
7940 Н (≈ 809 кгс) |
Габаритні розміри (мм):
|
Позначення |
Значення |
Позначення |
Значення |
|
h |
53 |
B |
94 |
|
E |
60 |
C |
80 |
|
W |
120 |
S |
M10 |
|
L |
110 |
L₁ |
20 |
|
F |
92 |
T |
25 |
|
h₁ |
23 |
O |
50° |
Застосування:
- Компактні верстати з ЧПК
- Оснастка для систем автоматизації
- Системи лінійного переміщення
- Обладнання для різання, маркування, гравіювання
- Лазерні, плазмові та фрезерні установки
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Внутрішній діаметр | 50 |
| Тип корпусу підшипника | Відкритого типу |
