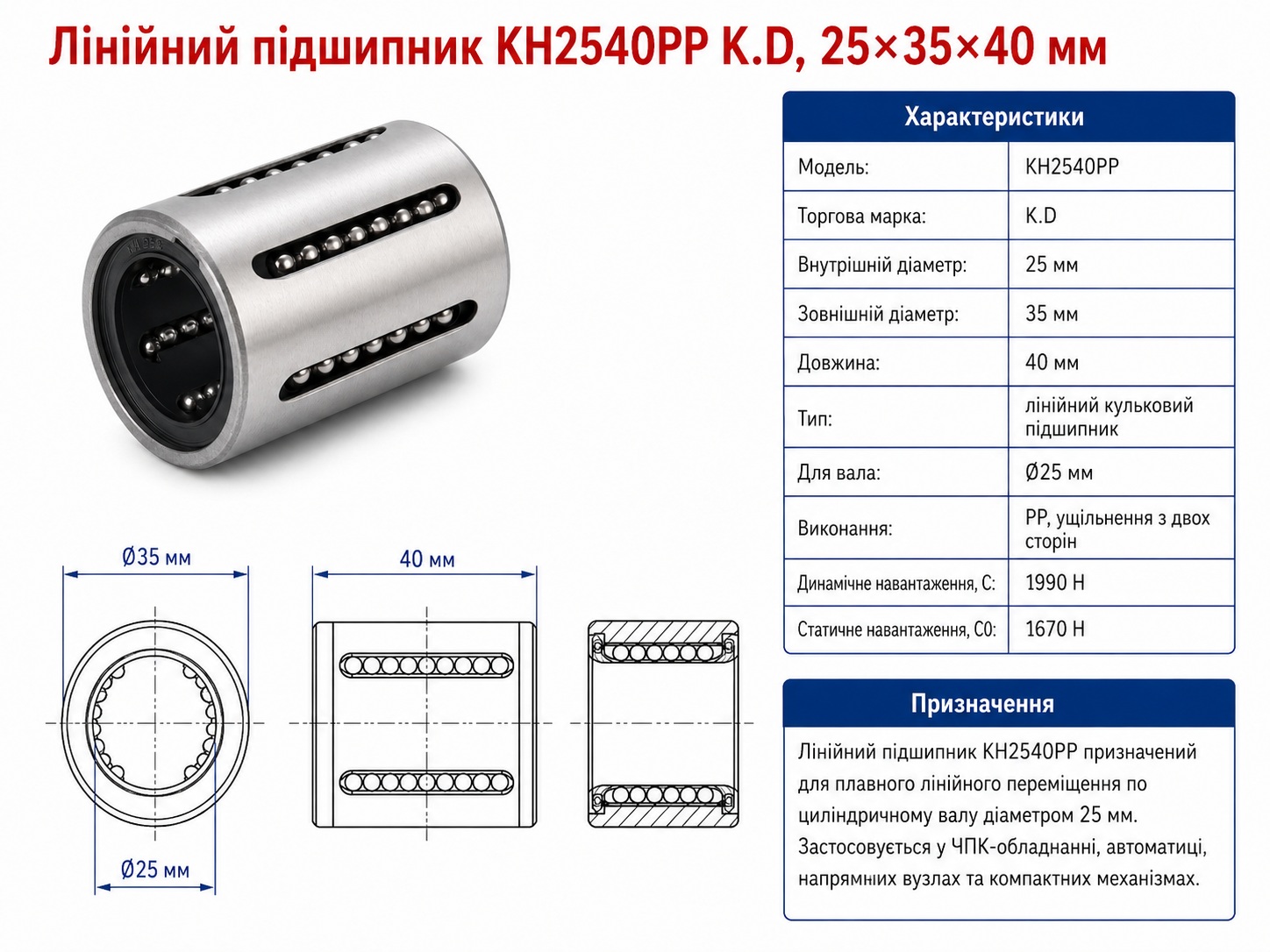

Лінійний підшипник KH2540PP K.D, 25×35×40 мм, до вала 25 мм
212 грн
- Виробник: K.D
- Модель: KH2540PP
- Наявність:В наявності
Лінійний підшипник KH2540PP K.D, 25×35×40 мм, до вала 25 мм
Ціна з ПДВ
Лінійний підшипник KH2540PP K.D — це компактний кульковий підшипник лінійного переміщення для роботи з циліндричним напрямним валом діаметром 25 мм. Він застосовується у вузлах, де потрібно отримати плавне та стабільне переміщення деталі вздовж вала, але при цьому важливо зберегти компактний розмір посадкового місця.
Серія KH відрізняється невеликим зовнішнім діаметром і короткою довжиною корпусу порівняно зі стандартними лінійними підшипниками серії LM. Тому підшипник KH2540PP зручно використовувати в каретках, напрямних вузлах, ЧПК-обладнанні, автоматиці, пакувальних механізмах, вимірювальних пристроях та іншому обладнанні, де обмежене місце для встановлення.
Виконання PP означає наявність ущільнень з двох сторін. Ущільнення допомагають захистити внутрішню частину підшипника від пилу, дрібної стружки та забруднень, що позитивно впливає на стабільність роботи і строк служби лінійного вузла.
Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Лінійний кульковий підшипник |
|
Модель |
KH2540PP |
|
Торгова марка |
K.D |
|
Серія |
KH, компактна серія |
|
Виконання |
PP, ущільнення з двох сторін |
|
Внутрішній діаметр, d |
25 мм |
|
Зовнішній діаметр, D |
35 мм |
|
Довжина, L / B |
40 мм |
|
Сумісний вал |
Ø25 мм |
|
Тип руху |
Лінійне переміщення |
|
Конструкція |
Компактний лінійний підшипник із кульками |
|
Динамічне навантаження, C |
1990 Н / 1,99 кН |
|
Статичне навантаження, C0 |
1670 Н / 1,67 кН |
|
Призначення |
Переміщення по циліндричному напрямному валу |
Що означає маркування KH2540PP
|
Частина маркування |
Значення |
|
KH |
Компактна серія лінійних кулькових підшипників |
|
25 |
Внутрішній діаметр під вал 25 мм |
|
40 |
Довжина підшипника 40 мм |
|
PP |
Ущільнення з двох сторін |
Переваги підшипника KH2540PP
|
Перевага |
Що це дає на практиці |
|
Компактний розмір |
Зручний для механізмів і вузлів з обмеженим місцем |
|
Робота по валу Ø25 мм |
Підходить для циліндричних напрямних валів діаметром 25 мм |
|
Ущільнення з двох сторін |
Захищають внутрішню частину підшипника від забруднень |
|
Кулькова конструкція |
Забезпечує плавне лінійне переміщення |
|
Компактна серія KH |
Зручна там, де стандартний підшипник більшого розміру не поміщається |
|
Проста заміна |
Підходить для ремонту та модернізації лінійних механізмів |
Де застосовується KH2540PP
Лінійний підшипник KH2540PP використовують у механізмах лінійного переміщення, де важливі компактність, плавний хід і робота по валу діаметром 25 мм.
|
Сфера застосування |
Приклад використання |
|
ЧПК-обладнання |
Лінійне переміщення по осях верстата |
|
Автоматика |
Напрямні механізми та приводи переміщення |
|
Пакувальне обладнання |
Лінійне переміщення робочих механізмів |
|
Вимірювальні пристрої |
Плавне переміщення рухомих елементів |
|
Саморобні верстати |
Напрямні вузли на циліндричних валах |
|
Ремонт обладнання |
Заміна компактних лінійних підшипників серії KH |
KH2540PP і LM25UU: у чому різниця
Обидва підшипники розраховані на роботу з валом Ø25 мм, але відрізняються габаритами. KH2540PP — більш компактний варіант, а LM25UU — стандартний лінійний підшипник більшого розміру.
|
Параметр |
KH2540PP |
LM25UU |
|
Внутрішній діаметр |
25 мм |
25 мм |
|
Зовнішній діаметр |
35 мм |
40 мм |
|
Довжина |
40 мм |
59 мм |
|
Виконання |
Компактне, з ущільненнями |
Стандартне, з ущільненнями |
|
Коли вибирати |
Коли мало місця у вузлі |
Коли підходить стандартний розмір корпусу |
Важлива умова для правильної роботи
Для нормальної роботи підшипник KH2540PP потрібно використовувати з якісним циліндричним валом Ø25 мм. Вал повинен мати рівну, чисту та достатньо тверду поверхню. Якщо вал м’який, нерівний або забруднений, підшипник буде швидше зношуватися, з’явиться люфт, шум і погіршиться плавність ходу.
