Лінійний підшипник KH2030PP K.D, 20×28×30 мм, до вала 20 мм
147 грн
- Виробник: K.D
- Модель: KH2030PP
- Наявність:В наявності
Лінійний підшипник KH2030PP K.D, 20×28×30 мм, до вала 20 мм
Ціна з ПДВ

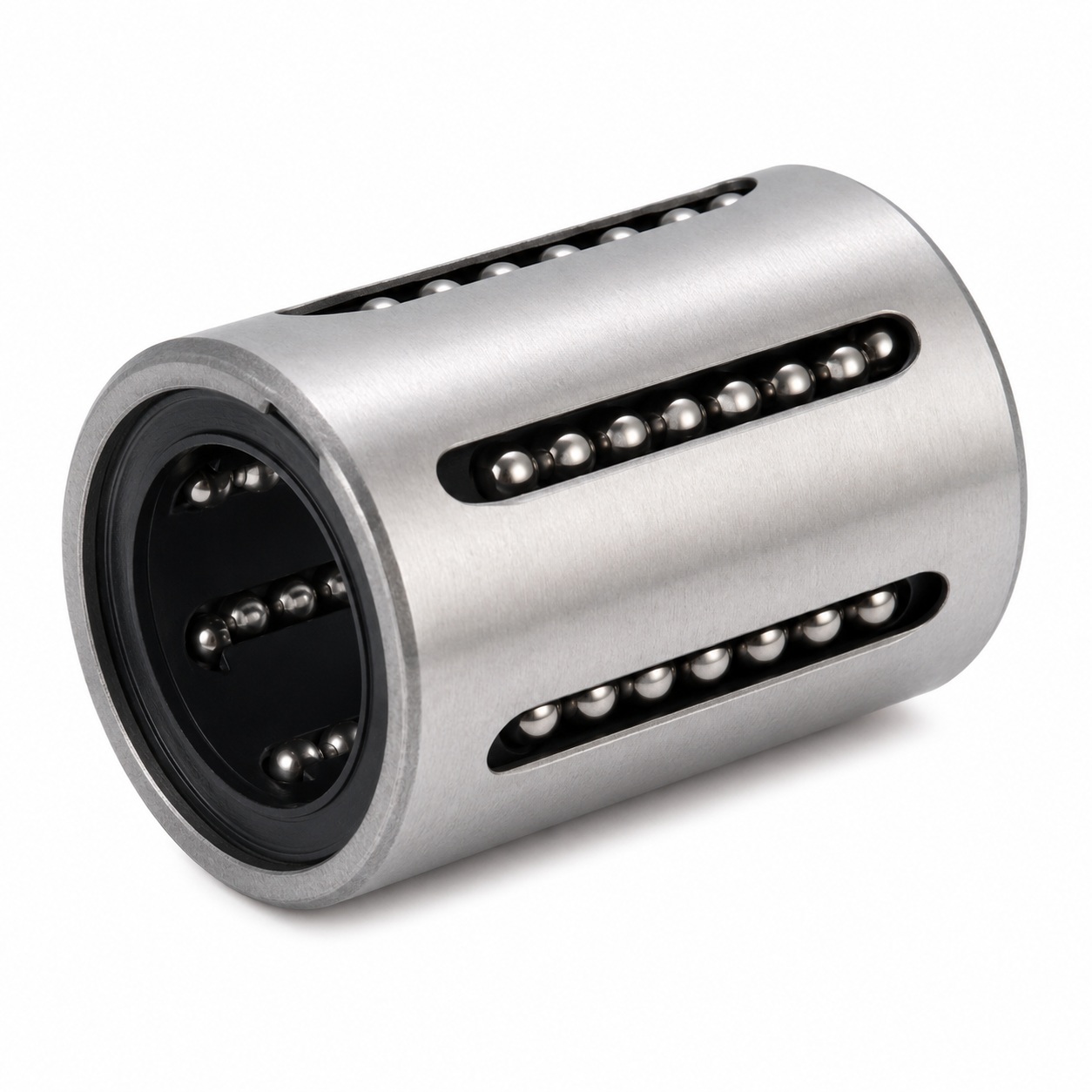

Лінійний підшипник KH2030PP K.D — це компактний кульковий підшипник лінійного переміщення, призначений для роботи з циліндричним напрямним валом діаметром 20 мм. Підшипник використовується в механізмах, де потрібно отримати плавне та стабільне переміщення деталі вздовж вала при невеликих габаритах посадкового вузла.
Серія KH відрізняється компактним корпусом і невеликою радіальною висотою. Завдяки цьому підшипник зручно використовувати в каретках, напрямних вузлах, ЧПК-обладнанні, автоматизованих механізмах, вимірювальних пристроях, пакувальному обладнанні та інших вузлах, де важливо заощадити місце під час встановлення.
Виконання PP означає наявність ущільнень з двох сторін. Ущільнення допомагають захистити внутрішню частину підшипника від пилу, дрібної стружки та забруднень, що позитивно впливає на стабільність роботи лінійного вузла.

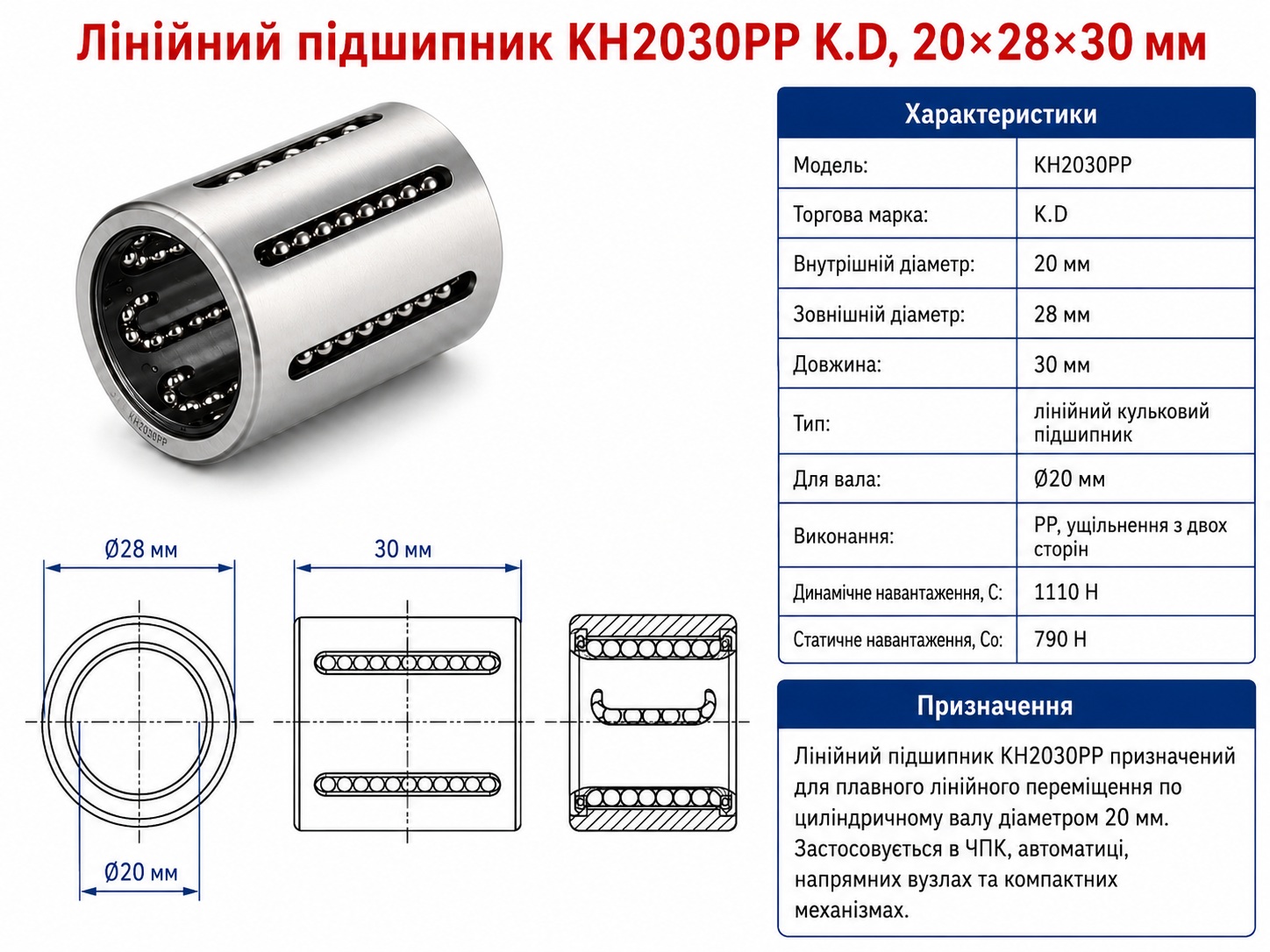

Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Лінійний кульковий підшипник |
|
Модель |
KH2030PP |
|
Торгова марка |
K.D |
|
Серія |
KH, компактна серія |
|
Виконання |
PP, ущільнення з двох сторін |
|
Внутрішній діаметр, d |
20 мм |
|
Зовнішній діаметр, D |
28 мм |
|
Довжина, L / B |
30 мм |
|
Сумісний вал |
Ø20 мм |
|
Тип руху |
Лінійне переміщення |
|
Конструкція |
Компактний лінійний підшипник із кульками |
|
Динамічне навантаження, C |
1110 Н / 1,11 кН |
|
Статичне навантаження, C0 |
790 Н / 0,79 кН |
|
Призначення |
Переміщення по циліндричному напрямному валу |
Що означає маркування KH2030PP
|
Частина маркування |
Значення |
|
KH |
Компактна серія лінійних кулькових підшипників |
|
20 |
Внутрішній діаметр під вал 20 мм |
|
30 |
Довжина підшипника 30 мм |
|
PP |
Ущільнення з двох сторін |
Переваги підшипника KH2030PP
|
Перевага |
Що це дає на практиці |
|
Компактний розмір |
Зручний для механізмів і вузлів з обмеженим місцем |
|
Робота по валу Ø20 мм |
Підходить для циліндричних напрямних валів діаметром 20 мм |
|
Ущільнення з двох сторін |
Краще захищають внутрішню частину підшипника від забруднень |
|
Кулькова конструкція |
Забезпечує плавне лінійне переміщення |
|
Невелика радіальна висота |
Зручний для компактних кареток і напрямних вузлів |
|
Проста заміна |
Підходить для ремонту та модернізації лінійних механізмів |
Де застосовується KH2030PP
Лінійний підшипник KH2030PP застосовують у невеликих і середніх механізмах лінійного переміщення, де важливі компактність, плавний хід і робота по валу діаметром 20 мм.
|
Сфера застосування |
Приклад використання |
|
ЧПК-обладнання |
Лінійне переміщення по осях верстата |
|
Автоматика |
Напрямні механізми та приводи переміщення |
|
Вимірювальні пристрої |
Плавне переміщення рухомих елементів |
|
Пакувальне обладнання |
Лінійне переміщення робочих механізмів |
|
Саморобні верстати |
Прості напрямні вузли на циліндричних валах |
|
Ремонт обладнання |
Заміна компактних лінійних підшипників серії KH |
KH2030PP і LM20UU: у чому різниця
Обидва підшипники розраховані на роботу з валом Ø20 мм, але відрізняються габаритами. KH2030PP — більш компактний варіант, а LM20UU — стандартний лінійний підшипник більшого розміру.
|
Параметр |
KH2030PP |
LM20UU |
|
Внутрішній діаметр |
20 мм |
20 мм |
|
Зовнішній діаметр |
28 мм |
32 мм |
|
Довжина |
30 мм |
42 мм |
|
Виконання |
Компактне, з ущільненнями |
Стандартне, з ущільненнями |
|
Коли вибирати |
Коли мало місця у вузлі |
Коли підходить стандартний розмір корпусу |
Важлива умова для правильної роботи
Для нормальної роботи підшипник KH2030PP потрібно використовувати з якісним циліндричним валом Ø20 мм. Вал повинен мати рівну, чисту та достатньо тверду поверхню. Якщо вал м’який, нерівний або забруднений, підшипник буде швидше зношуватися, з’явиться люфт, шум і погіршиться плавність ходу.
