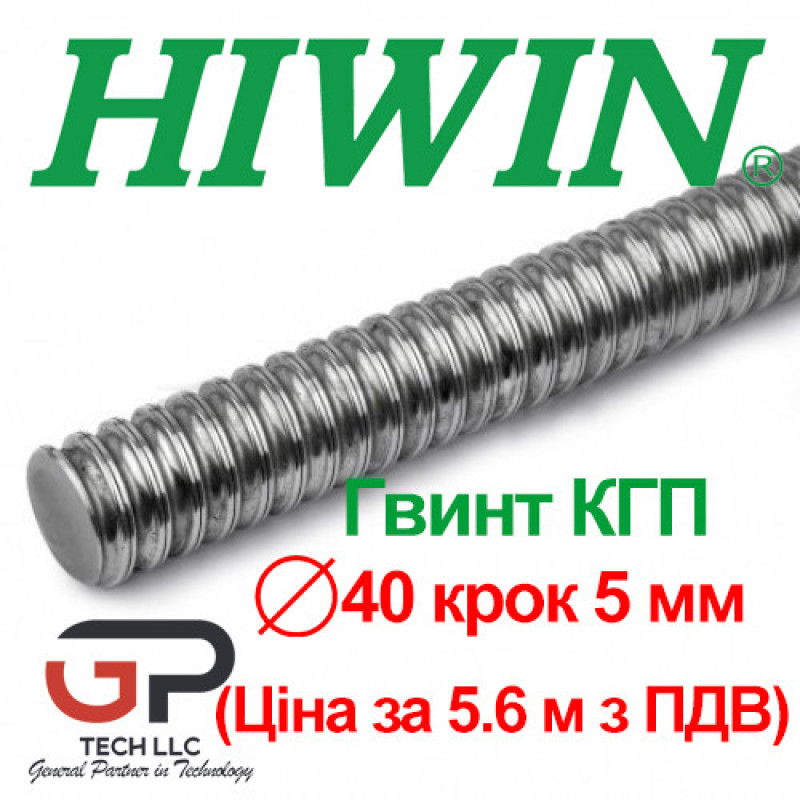

Гвинт КГП, HIWIN, R40 крок 5 мм, ціна вказана за 5,6 метр з ПДВ

Кульково-гвинтова передача КГП, діаметр 40 мм, крок 5 мм (R40-5) без оброблених кінців

Ціна з ПДВ за 5.6 метр.

Відповідає стандартам DIN 69051. Клас точності T7 (С7) (0,052/300 мм).

Кулько-гвинтові передачі Hiwin діаметром 40 з кроком 5 мм мм з одинарним правостороннім різьбленням - це високоточні компоненти, які використовуються в різних механічних і точних системах. КГП широко застосовуються у верстатобудуванні, автомобілебудуванні, аерокосмічній промисловості та в обладнанні для відновлюваної енергії.

Компанія ТОВ "ГП-ТЕХ" є офіційним представником Hiwin в Україні, https://www.hiwin.de надаючи повний спектр послуг, включно з продажем, різанням, сервісом, гарантійними зобов'язаннями та консультаціями щодо вибору продукції Hiwin. Ми гарантуємо високу якість своєї продукції, забезпечуючи оптимальну продуктивність для різного обладнання.

Кулько-гвинтові пари з діаметром 40 мм і кроком 5 мм ефективно перетворюють обертальний рух у лінійний, забезпечуючи точність і надійність у широкому спектрі застосувань.

Обирайте продукцію HIWIN тільки у офіційних дистриб'юторів, щоб отримати гарантію і якісне обслуговування. Підтримайте українські підприємства.

Катані КГП від HIWIN підходять для широкого спектра промислових застосувань. У виробництві використовуються останні технології вибору матеріалів, прокатки та обробки.

Розшифровка характеристик КГП:

модель R40-05-5600-5600-0,052: одноходова кульково-гвинтова пара (КГП).

• R - Права різьба
• 40- Діаметр гвинта в мм
• 05- Крок різьби в мм
• 5600- Довжина різьби в мм
• 5600- Загальна довжина в мм
• 0,052 - Відхилення на 300 мм робочого ходу - 0,052 мм.

Відповідає стандартам DIN 69051. Клас точності T7 (0,052/300 мм).

Однозахідні кулько-гвинтові передачі (КГП) - це тип шарико-гвинтових механізмів, у яких виток різьби на гвинті має тільки один шлях для руху кульок. В однозахідній передачі кульки підпирають гвинт з одного боку, і коли гвинт обертається, кульки котяться по цьому єдиному витку різьблення, забезпечуючи переміщення гайки вздовж гвинта.

Такі КГП зазвичай мають вищу навантажувальну здатність порівняно з багатозахідними, оскільки весь контакт кульок розподілений по одному витку різьби. Вони також забезпечують вищу жорсткість і точність у позиціонуванні, що робить їх ідеальними для застосувань, які потребують точного керування рухом, наприклад, у ЧПК машинах, робототехніці та інших високоточних механічних системах.

З цими КГП рекомендується використовувати гайки R40-05K6-FSCDIN  или R40-5K5-FSCNW

Наша компанія так само пропонує гайку HIWIN

R40-05K6-FSCDIN

• Зовнішній діаметр вала (ds): 39,4 мм
• Діаметр гайки (D): 63 мм
• Діаметр фланця (D1): 93 мм
• Відстань між кріпильними отворами (D2): 78 мм
• Діаметр отвору під шпильку (D3): 9 мм
• Довжина гайки (L): 50 мм
• Виступ гайки (L1): 14 мм
• Довжина різьби (L2): 10 мм
• Довжина ключа (L3): 7 мм
• Розмір різьби (S): M8*1
• Ширина гайки (B): 70 мм
• Тип отворів - ВР2
• Діаметр головки шпильки (dk): 36,8 мм
• Динамічне навантаження (Cdyn): 37,700 Н
• Статичне навантаження (C0): 100,600 Н
• Максимальний осьовий люфт (Axial play max.): 0,04 мм
• Маса: 0,93 кг

Катані кульково-гвинтові пари (КГП) — це тип кульково-гвинтових пар, які виготовлені методом гарячої або холодної прокатки. У процесі прокатки заготівка проходить через спеціальні вали прокатного стану, які формують різьбу на гвинті.

Загальні застосування кульково-гвинтових механізмів:

Точні інструменти, промислове обладнання, автомобільні системи, аерокосмічна технологія, обладнання для відновлюваної енергії.

Основні особливості катаних КГП:

1. Висока продуктивність: Техніка прокатки дозволяє швидко виготовляти кульково-гвинтові пари, що робить їх відносно дешевшими порівняно з фрезерованими або шліфованими КГП.
2. Підвищена міцність: Процес прокатки може збільшити міцність поверхні матеріалу завдяки деформації і стисканню, що відбувається під час виготовлення.

Катані КГП широко використовуються в різних промислових застосуваннях, де вони надають хороший баланс між вартістю і функціональністю
