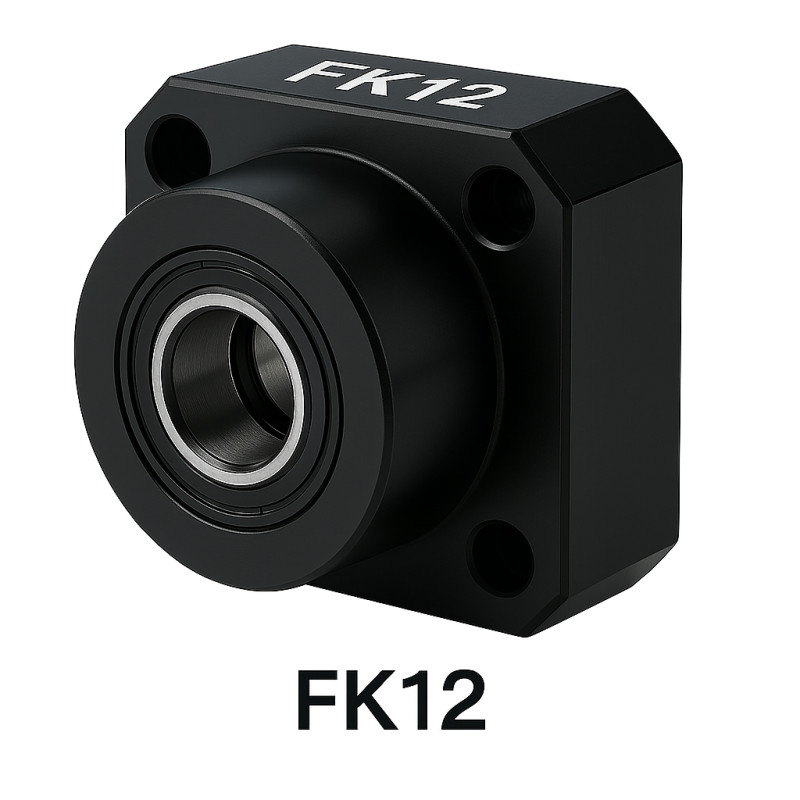

Підшипникова опора КГП FK12-C7
573 грн
- Модель: FK12-C7
- Наявність:В наявності
Підшипникова фіксована опора КГП FK12 (C7 клас точності)
Ціна без ПДВ
Оплата з ПДВ можлива для юридичних осіб — для отримання рахунку з ПДВ зв’яжіться з відділом продажу ТОВ «ГП-ТЕХ».
Код товару: FK12-C7
Категорія: Опори для кульково-гвинтових передач (КГП)
Тип підшипника в опорі - радіальний кульковий підшипник
Що таке фіксована опора КГП?
Фіксована опора (Fixed Side Support) — це ключовий елемент лінійної механіки, що встановлюється з одного кінця кульково-гвинтової передачі (КГП) і відповідає за жорстке позиціювання та утримання гвинта в осьовому і радіальному напрямках.
Опора типу FK працює у зв’язці з радіально-упорними підшипниками, які встановлені всередині корпусу. Це дозволяє надійно сприймати двостороннє осьове навантаження та запобігати люфтам, забезпечуючи точність, стабільність і плавність роботи навіть при високих обертах і навантаженнях.
Рекомендована форма кінця гвинта під опору FK12
Для сумісності з фіксованою опорою FK12, кінець кулькового гвинта повинен мати наступну геометрію (розміри в мм):
|
Параметр |
d |
A |
B |
E |
F |
M |
S |
|
Значення |
14/ 15 / 16 |
12 |
10 |
36 |
15 |
M12×1 |
11 |
Габаритні розміри опори FK12
|
Параметр |
d1 |
L |
H |
F |
E |
Dg6 |
A |
|
Значення |
12 мм |
27 мм |
10 мм |
17 мм |
29.5 мм |
36 мм |
54 мм |
|
Параметр |
PCD |
B |
L1 |
T1 |
X |
Y |
Z |
|
Значення |
44 мм |
44 мм |
7.5 мм |
5 мм |
4.5 мм |
8 мм |
4 мм |
Сумісність із кульково-гвинтовими передачами
|
Модель КГП |
Зовнішній діаметр гвинта |
Крок різьби |
Сумісність |
|
1605/1610 |
16 мм |
5 мм |
Так |
|
1410/1405 |
14 мм |
10 мм |
Так |
|
1505 |
15 мм |
5 мм |
Так |
Важливо: перевіряй відповідність торцевої обробки гвинта під рекомендовану геометрію, наведену вище.
Переваги опори FK12
- Надійне фіксування осі — виключає зсув або люфт при реверсі
- Вбудовані підшипники з попереднім натягом — готові до роботи з високоточними гвинтами
- Компактний корпус — зручний для обмежених монтажних просторів
- Простий монтаж — фланцеве кріплення з 4-ма отворами
- Ідеально для КГП C7 — рекомендовано для верстатів з ЧПК, 3D-принтерів, портальних систем
Де використовується
- ЧПК-верстати (гравірування, фрезерування, токарні роботи)
- Автоматизовані осі подачі
- Обладнання для лазерного різання
- Високоточні лабораторні приводи
- 3D-принтери та плотери
| Загальні | |
| Номінальний діаметр КГП | 16 |
| Серія опори | FK |
