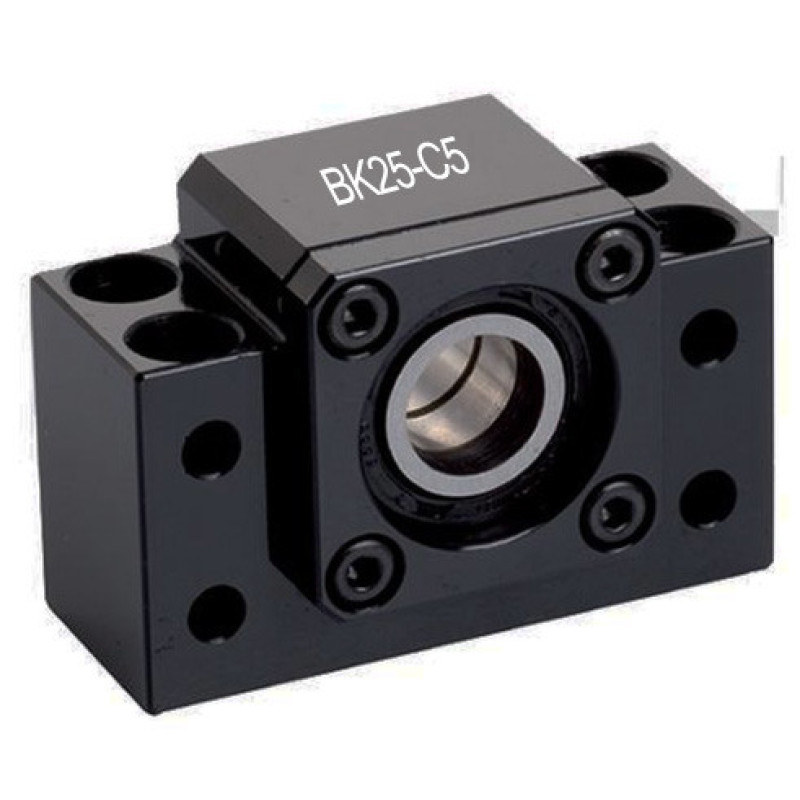

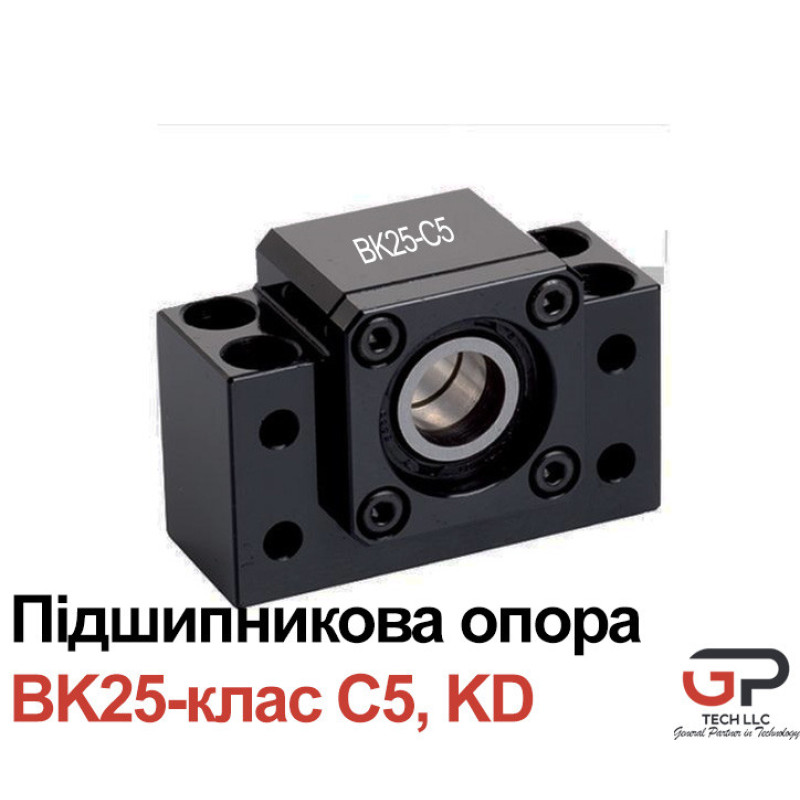

Підшипникова опора КГП, BK25-C5-KD, клас точності С5
2478 грн
- Виробник: K.D
- Модель: BK25-C5-KD
- Наявність:В наявності
Підшипникова опора ШВП BK25-C5-KD, фіксована опора з переднатягом, клас точності C5
Ціна без ПДВ
Оплата для юридичних осіб з ПДВ також можлива. Для отримання рахунку на оплату — зв’яжіться з відділом продажів.
Фіксована опора (Fixed Side Support) — що це за опора?
BK25-C5 — це фіксована (жорстка) опора кульково-гвинтової передачі.
Тип вузла: фіксована сторона (Fixed Side Support).
Всередині встановлена пара радіально-упорних підшипників (Angular Contact) із заводським переднатягом.
Ця опора:
- приймає основне осьове навантаження
- усуває люфт
- забезпечує точність позиціювання
- формує жорсткість усієї осі
Сумісність з діаметром ШВП
І тут важливий момент.
Незважаючи на індекс «25», опора BK25-C5 може застосовуватися з такими номінальними діаметрами ШВП:
|
Номінальний діаметр ШВП |
Сумісність |
|
Ø25 мм |
Так |
|
Ø32-36 мм |
Так (за умови правильної обробки кінця) |
Обробляється не весь гвинт, а лише кінець під посадки опори.
Це стандартна інженерна схема.
Які опори можна використовувати з іншого боку ШВП
З іншого боку можна застосовувати будь-який тип плаваючої (підтримуючої) опори, наприклад:
EF, BF, FF, AF, LF/LFA, HF — усе залежить від вашої конструкції. Головне, щоб типорозмір опор відповідав вашому гвинту та посадкам.
Основні завдання плаваючих опор ШВП:
- компенсувати теплове розширення
- не допустити заклинювання
- розвантажити фіксований вузол
Технічні характеристики BK25-C5-KD
|
Параметр |
Значення |
|
Тип |
Фіксована |
|
Підшипники |
Пара радіально-упорних підшипників |
|
Клас точності |
C5 |
|
Переднатяг |
Заводський |
|
Матеріал корпусу |
Високоміцна сталь |
|
Сумісність |
ШВП Ø25 / Ø32 |
Переваги C5 порівняно з C7
Це ключовий блок для продажів.
|
Параметр |
BK25-C7 |
BK25-C5 |
|
Тип підшипника |
Радіальний |
Радіально-упорний |
|
Переднатяг |
Немає |
Є |
|
Осьовий люфт |
Присутній |
Практично відсутній |
|
Жорсткість |
Середня |
Висока |
|
Вібростійкість |
Нижча |
Вища |
|
Повторюваність |
Гірша |
Значно краща |
|
Застосування |
Легкі верстати |
Професійне ЧПК |
Чому клас точності C5 — правильний вибір для опори ШВП
Якщо використовується BK25-C7:
- з’являється осьовий люфт
- погіршується якість обробки
- виникають вібрації
- швидше зношується гайка ШВП
BK25-C5:
- жорстко утримує вісь
- зберігає геометрію
- збільшує ресурс
- стабілізує навантаження
- покращує чистоту обробки
Особливо актуально, якщо:
- гвинт Ø25 або Ø32
- довжина більше 1500–2000 мм
- висока динаміка (прискорення/швидкість)
- важка вісь або підвищені навантаження
Де застосовується BK25-C5
- ЧПК фрезерні верстати
- портальні системи
- металообробка
- плазмове різання
- лазерні установки
- автоматизовані осі
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Діаметр валу | 25 |
| Номінальний діаметр КГП | 32 |
| Серія опори | BK |
