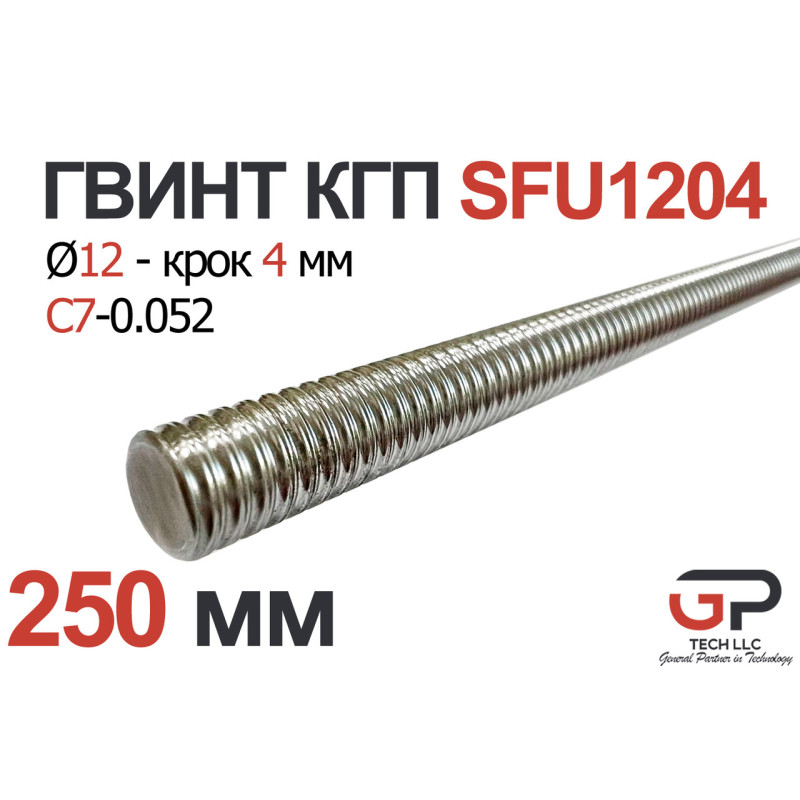

Гвинт КГП R12, крок 4 мм, довжина 250 мм, C7, SFU1204

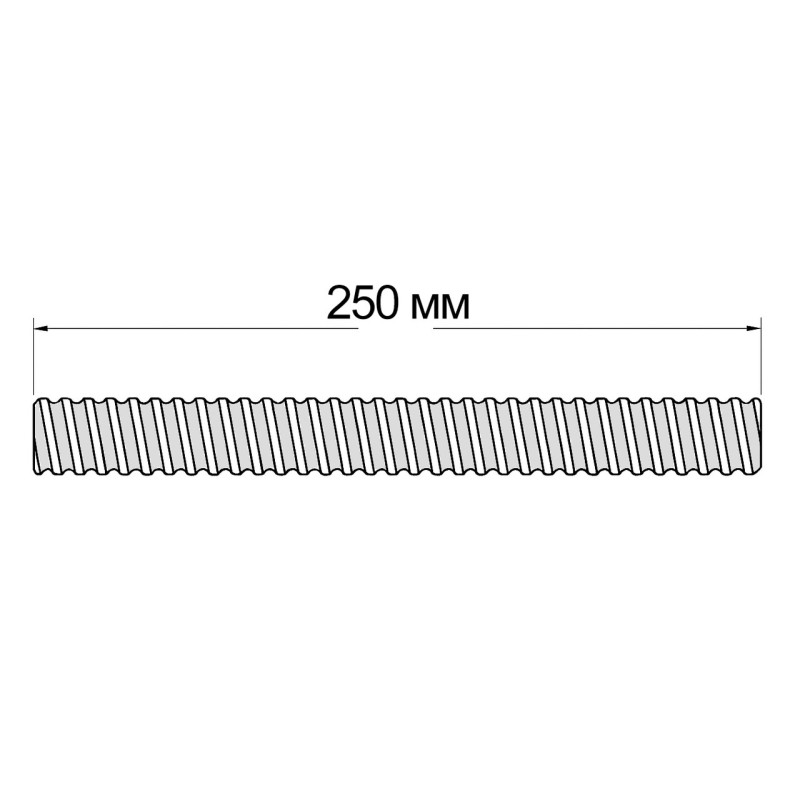

Гвинт КГП Ø12, крок 4 мм, довжина 250 мм, C7, однозахідний (без оброблених кінців)

Ціна за 250 мм без ПДВ.
Оплата з ПДВ також можлива — для отримання рахунку з ПДВ зв'яжіться з відділом продажу.

Кулько-гвинтова передача (КГП) діаметром 12 мм та кроком 4 мм з класом точності C7 призначена для перетворення обертального руху в лінійний з високою точністю, стабільністю та мінімальними втратами на тертя.

Завдяки дрібному кроку 4 мм та однозаходній конструкції, цей гвинт ідеально підходить для задач, що вимагають:

• високої точності позиціонування;
• плавного мікропереміщення;
• високої жорсткості та повторюваності рухів.

Технічні характеристики гвинта

Переваги однозаходної конструкції

• Максимальна точність позиціонування
• Мінімальний люфт завдяки одному ряду кульок
• Покращена повторюваність ходу
• Знижений рівень шуму і вібрації
• Рівномірний розподіл навантаження

Рекомендована гайка: SFU1204

Гвинт оптимально поєднується з гайкою SFU1204 (Китай), розробленою під крок 4 мм та діаметр 12 мм.

Характеристики гайки SFU1204:

Що таке Ca та Coa — навантаження КГП

Ca — динамічне навантаження

Максимально допустиме змінне (робоче) навантаження, яке може витримати КГП при тривалій роботі:

• Вплив на ресурс: Перевищення Ca прискорює зношення, зменшує термін служби та підвищує люфт.
• Точність: При високих навантаженнях можливе зниження точності, особливо при реверсивному русі.

Coa — статичне навантаження

Максимальне навантаження в стані спокою, яке не викликає пластичної деформації елементів КГП:

• Наслідки перевищення: Деформація кульок і доріжок, зниження точності, можлива заклинювання.
• Залежність від довжини: Зі збільшенням довжини Coa зменшується.
• Одиниці виміру: Ньютон (Н) або кілограм-сила (кгс)

Формула переведення:

1 кгс = 9,80665 Н

Приклад:

• 902 кгс ≈ 902 × 9,80665 ≈ 8845 Н — динамічне
• 1884 кгс ≈ 1884 × 9,80665 ≈ 18475 Н — статичне

Порізка — безкоштовно!

Стандартна довжина — 1000 мм.
За запитом — безкоштовна порізка під ваш розмір. Можлива також механічна обробка кінців під гайки, опори, муфти — за кресленням чи технічним завданням.

Застосування

• Верстати з ЧПК (фрезери, гравери, лазери)
• Промислові автоматизовані лінії
• Маніпулятори та лінійні приводи
• Медичне та лабораторне обладнання
• Прецизійні механізми та мікроавтоматика

Чому обирають ТОВ "ГП-ТЕХ":

• Офіційний представник продукції K.D. в Україні
• Безкоштовна порізка та точна механообробка
• Товари в наявності, доставка по всій Україні
• Консультації та підбір КГП, гайок, опор
• Комплектація «під ключ»: гайки, блоки, муфти, двигуни

Як замовити?

Оформлюйте замовлення через сайт або звертайтесь до менеджера.
Вкажіть бажану довжину та, за потреби, параметри механообробки. Ми підготуємо повний комплект під ваше завдання.
