Планетарний редуктор Редуктор AB142 Співвідношення: i=:050

130317 грн

  • Виробник: Apex
  • Модель: AB142
  • Наявність:Під замовлення

Планетарний редуктор Редуктор AB142 Співвідношення: i=:050

Ціна з ПДВ

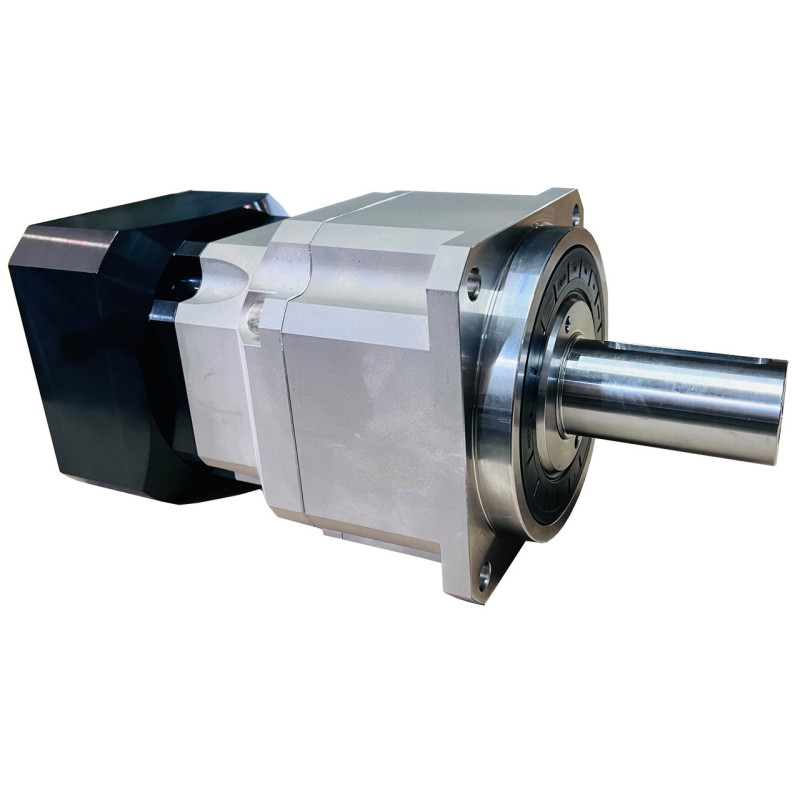

Редуктор AB142 — це високоточний планетарний редуктор з кутовою передачею від компанії Apex Dynamics, Inc., призначений для використання в автоматизованих системах та високонавантажених приводних механізмах.
Серія AB (Apex Bevel) поєднує в собі планетарні редуктори з конічними шестернями, що забезпечують передачу обертання під кутом, дозволяючи суттєво економити місце при встановленні обладнання.

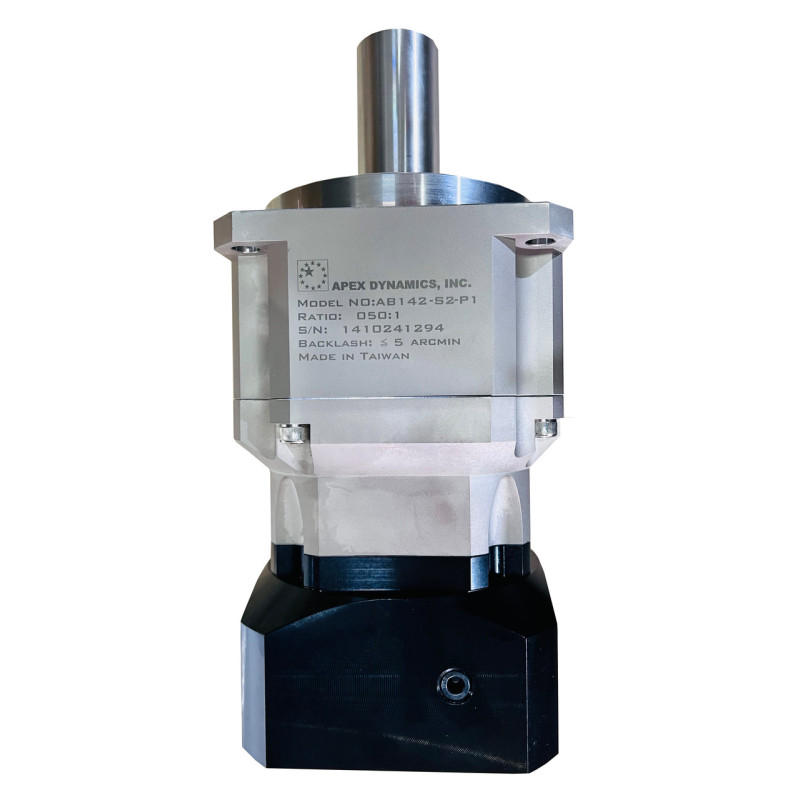

Модель AB142-S2-P1 з передавальним числом 50:1 забезпечує високу міцність, довговічність та мінімальний люфт ≤5 arcmin, розрахований на тривалі цикли роботи.

🔸 Тип редуктора

Редуктор AB142 відноситься до типу:

  • Планетарний редуктор з кутовою передачею
    Це означає, що всередині корпусу використовується комбінація планетарної передачі та конічної шестерні (bevel gear), яка передає обертання з вхідного на вихідний вал під кутом (зазвичай 90°).
    Така конструкція дозволяє:
    🔹 Зменшити габарити приводу,
    🔹 Забезпечити високе передавальне навантаження та крутний момент,
    🔹 Знизити вібрації та шум,
    🔹 Досягти високої точності та стабільності обертання.

🔸 Технічні характеристики

Параметр

Значення

Серія редуктора

AB142

Тип передачі

Планетарна з кутовою передачею

Передавальне число

50:1

Максимальний момент

400 Нм

Клас точності

≤ 5 arcmin

Вхідний вал

Ø32 мм (згідно креслення)

Вихідний вал

Ø40 мм, довжина 63 мм, зі шпонкою DIN6885

Маса

17,5 кг

Інерція

2.57–2.71 кг·см²

Діаметр фланця

PCD Ø165 мм

Кріпильні отвори

4xM8

Матеріал корпусу

Алюмінієвий сплав високої міцності

Ступінь захисту

IP65 (за стандартом)

Робоча температура

-10°C до +90°C

Допустимий радіальний момент

до 2000 Н

Сумісність

Mitsubishi HF-H154S-A48 та аналогічні двигуни

🔸 Переваги

  • Висока точність позиціонування завдяки мінімальному люфту.
  • Компактність завдяки кутовій конструкції.
  • Збільшений строк служби при мінімальному обслуговуванні.
  • Міцний корпус з анодованого алюмінію.
  • Легкість монтажу та сумісність з популярними серводвигунами.
  • Гарантована надійність та стабільність навіть при високих навантаженнях.

🔸 Застосування

  • Автоматизовані виробничі лінії.
  • Робототехніка.
  • Приводи верстатів із ЧПК.
  • Транспортні системи.
  • Упаковочне та обробне обладнання.


Виробник: Apex Dynamics, Inc.

Apex Dynamics, Inc. — світовий лідер у виробництві високоточних планетарних редукторів та приводних систем. Компанія заснована на Тайвані та зарекомендувала себе як надійний постачальник рішень для прецизійного руху.
🔹 Гарантія якості: продукція Apex Dynamics проходить багаторівневий контроль та тестування.
🔹 Інновації: унікальні технології обробки зубчастих передач, включаючи шліфування та загартування для мінімізації люфту.
🔹 Міжнародні стандарти: відповідність ISO, CE та RoHS.
🔹 Гнучкість рішень: широкий асортимент передавальних чисел, фланців та варіантів вхідних/вихідних валів.
🔹 Відмінна особливість: серія AB — це планетарні редуктори з кутовою передачею, які поєднують у собі переваги планетарної передачі (високий крутний момент, компактність) та можливість передачі обертання під кутом, що особливо важливо в умовах обмеженого простору.

Виробник
Країна виробник Тайвань
Загальні
Тип Редуктор
