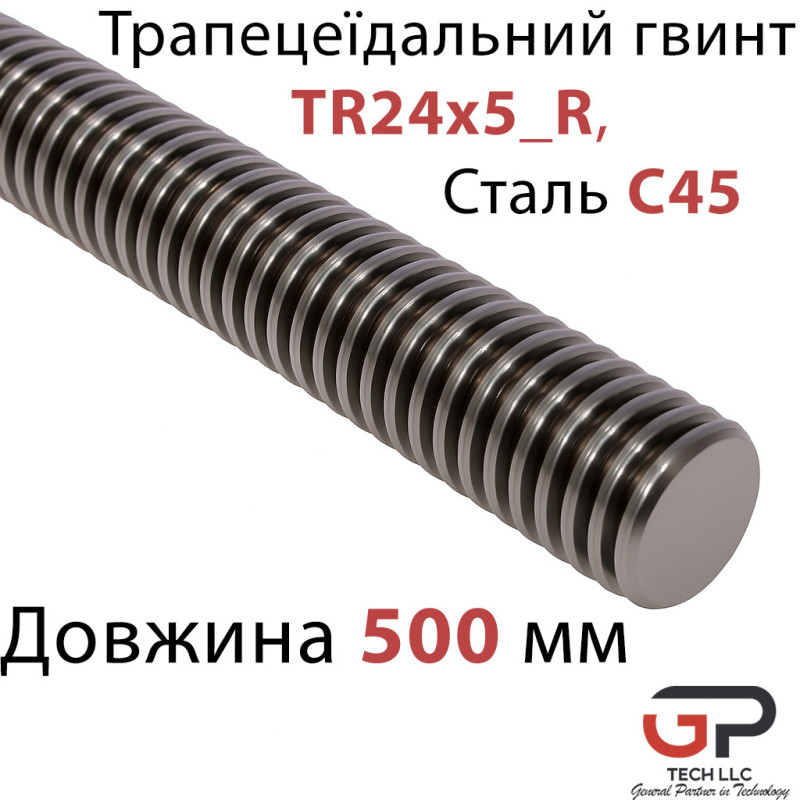

Трапецеїдальний гвинт TR24x5_R, Сталь C45, довжина 500 мм, правий хід
582 грн
- Виробник: K.D
- Модель: TR24x5_R(c45)_3
- Наявність:В наявності
Трапецеїдальний гвинт TR24x5_R (Сталь C45), довжина 500 мм, правий хід
Ціна вказана без ПДВ за 500 мм
Оплата з ПДВ так само можлива, для отримання рахунку з ПДВ, зв'яжіться з відділом продажів.
Опис продукції
Трапецеїдальний гвинт TR24x5_R виготовлений зі сталі C45, має діаметр 24 мм і крок різьби 5 мм. Довжина гвинта — 500 мм. Стандартна Заводська довжина 1500 мм, ТОВ ГП- ТЕХ виробляє порізку безкоштовно на будь-яку довжину за вашим запитом, ціна рахується тільки за замовлену вами довжину.
Різьба з профілем 30° та правим напрямком. Виконаний без оброблених кінців, ідеально підходить для індивідуального доопрацювання під проект.
Гвинт застосовується у верстатах з ЧПУ, ручних механізмах, підйомних пристроях та промисловому обладнанні, де потрібне точне осьове переміщення.
Технічні характеристики
|
Параметр |
Значення |
|
Тип різьби |
Трапецеїдальна (TR) |
|
Модель |
TR24x5_R |
|
Діаметр |
24 мм |
|
Крок різьби |
5 мм |
|
Напрямок |
Правий (R) |
|
Довжина |
500 мм |
|
Матеріал |
Вуглецева сталь C45 |
|
Твердість матеріалу |
~200–220 HB (45–50 HRC після термообробки) |
|
Угол профілю |
30° |
|
Обробка кінців |
Ні |

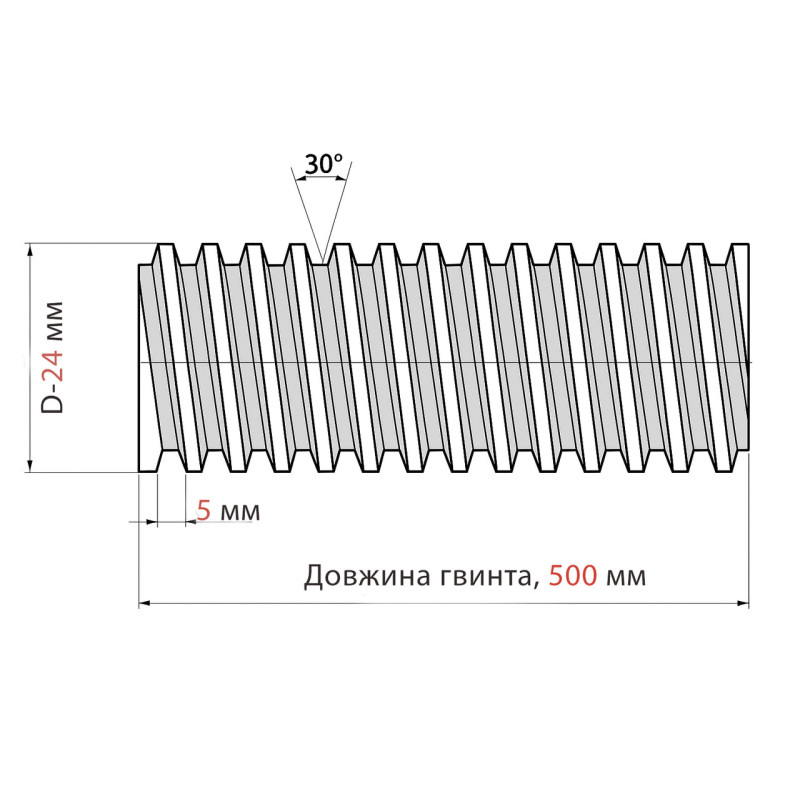

Технічний кресленик (без оброблених кінців)
Сумісні гайки для TR24x5_R (права різьба):
|
Модель гайки |
Матеріал |
Форма |
Призначення |
Особливості |
|
TR24x5_R-BR |
Бронза (CuSn12) |
Циліндрична |
Ручне/ЧПУ |
Самозмащувальне виконання, низький знос |
|
TR24x5_R-POM |
Полиацеталь (POM) |
Циліндрична |
Побутове/тихе |
Мінімальне тертя, безшумність |
|
TR24x5_R-SCH |
Сталь C15 |
З фланцем |
Промислове навантаження |
Жорсткість, потребує мастила |
|
TR24x5_R-KW |
Бронза |
З контргайкою |
ЧПУ/прецизійні механізми |
Точна настройка, мінімальний люфт |
|
TR24x5_R-HX |
Сталь C45 |
Шестигранна |
Універсальне застосування |
Простота монтажу, висока міцність |
Усі гайки сумісні з TR24x5_R. Вибір залежить від умов експлуатації.
Порівняння сталей C45 та C15
|
Параметр |
Сталь C45 |
Сталь C15 |
|
Вміст вуглецю |
~0,45% |
~0,15% |
|
Механічна міцність |
Висока |
Низька |
|
Твердість після гарту |
До 50 HRC |
Практично не гартується |
|
Застосування |
Навантажені деталі, гвинти |
Гайки, деталі з невеликим навантаженням |
|
Вартість |
Вища |
Нижча |
|
Зносостійкість |
Висока |
Середня/низька |
|
Можливість термообробки |
Так |
Обмежена |
Висновок:
C45 — ідеальна сталь для трапецеїдальних гвинтів, оскільки забезпечує міцність, стабільність і ресурс. C15 краще використовувати в недорогих гайках для легких умов.
Комплектація та додатково
- Відвантажується в захисній плівці
- Можливість обробки кінців під замовлення
- Доступні гайки та фланці в асортименті
- Власний склад в Україні (Київ)
Замовити трапецеїдальний гвинт TR24x5_R (C45)
ТОВ «ГП-ТЕХ» — ваш надійний постачальник комплектуючих для ЧПК, дерево- та металообробного обладнання.
Ми не просто продаємо — ми вирішуємо завдання.
Зв’яжіться з нами для консультації щодо підбору гайок, кінцевої обробки та рекомендацій з мастила.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Діаметр валу | 24 |
| Довжина гвинта | 500 мм |
| Крок гвинта | 5 |
| Матеріал Валу | C45 |
| Напрямок різьблення | Правий |
