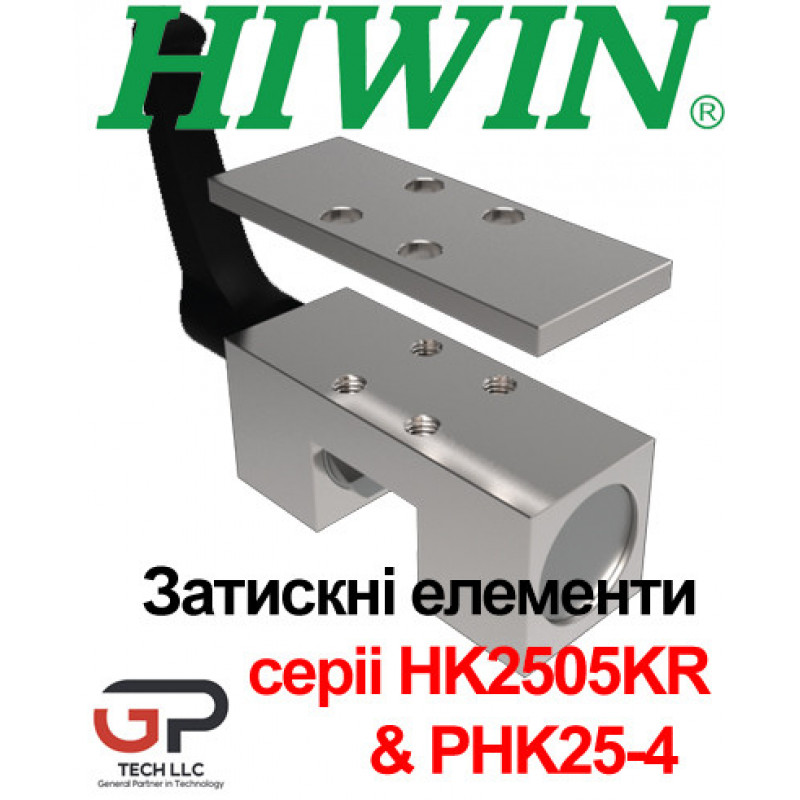

Затискний елемент HK2505KR & PHK25-4 до напрямних HIWIN серії CGR25

9686 грн

  • Виробник: Hiwin
  • Модель: HK2505KR & PHK25-4
  • Наявність:Під замовлення

Теги: Зажимной элемент, Зажимной элемент для направляющих, Зажимной элемент HIWIN, ручной Зажимной элемент

Затискний елемент HK2505KR & PHK25-4 до напрямних HIWIN серії CGR25

(ЗАТИСНІ ЕЛЕМЕНТИ (ФІКСАТОРИ) КАРЕТОК ДЛЯ ПРОФІЛЬНИХ НАПРЯМНИХ)

Ціна вказана з ПДВ.

Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування та ремонту. І є офіційним партнером та представником компанії HIWIN в Україні.

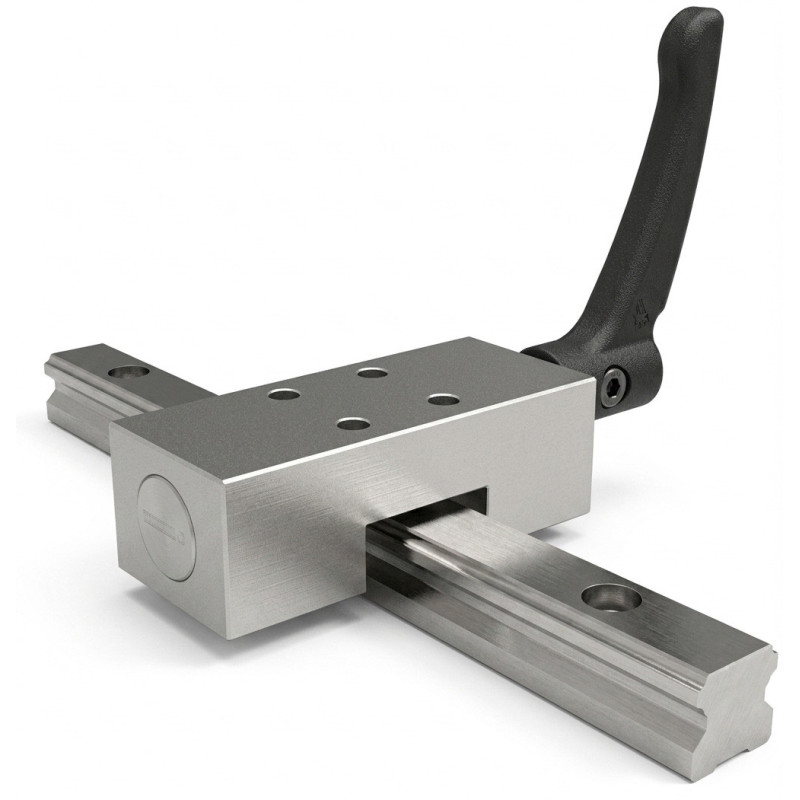

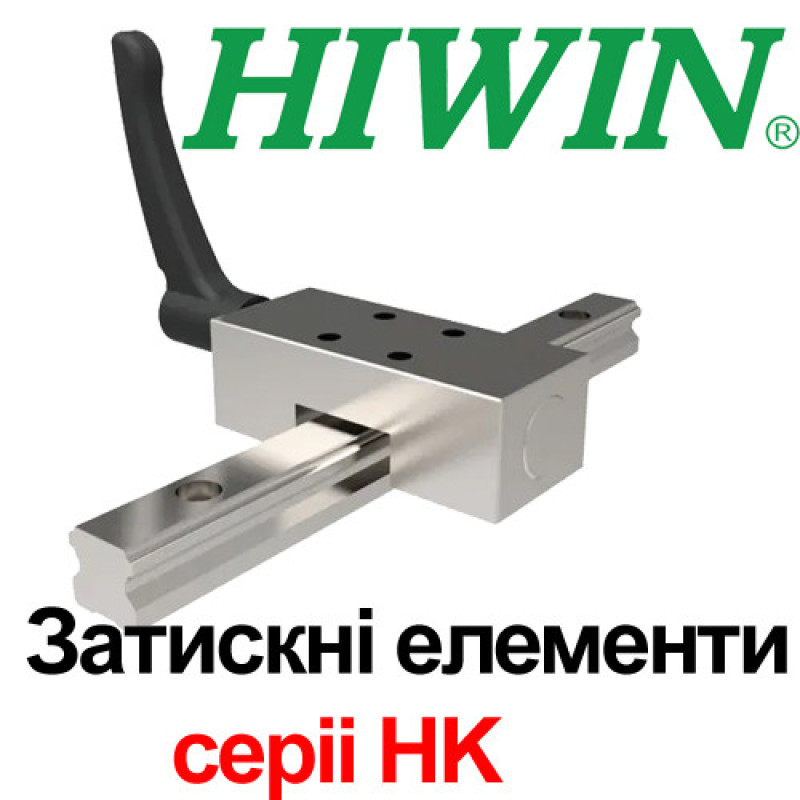

Затискні елементи серії HK заздалегідь налаштовані на тип використовуваного профільного рейки та відповідний розмір рейки. Контактні профілі притискаються до вільних просторів лінійних напрямних. Таким чином, процес затиску не впливає на точність і термін служби профільних рейок. Затиск здійснюється вручну шляхом повороту затискної ручки або рифленого гвинта.

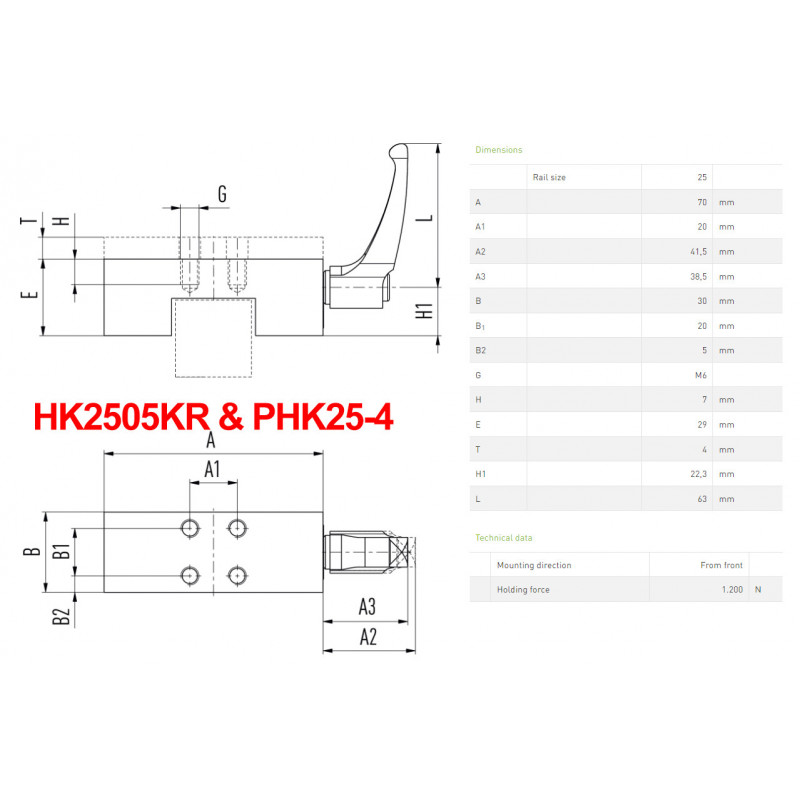

Розмір

Розмір напрямної

25

A

70

мм

A1

20

мм

A2

41.5

мм

A3

38.5

мм

B

30

мм

B1

20

мм

B2

5

мм

G

M6

H

7

мм

E

29

мм

T

4

мм

H1

22.3

мм

L

63

мм

Технічні дані

Напрямок монтажу

Спереду

Утримуюча сила

1 200 Н (Ньютонов)

Ці виміри та дані є критично важливими для забезпечення правильного підбору та функціонування компонента у призначеній для нього механічній системі. Утримувальна сила вказує на максимальну силу, яку механізм затиску може застосувати для надійного утримання об'єкта або деталі на місці.

Для напрямних HIWIN серії

CGR25R4000H, CGR25T4000H

Елементи затиску серії HK, як показано на наданій вами схемі, є механічними компонентами, що використовуються в системах лінійного руху.

Виробник
Країна виробник Німеччина
Загальні
Розмір напрямної 25
