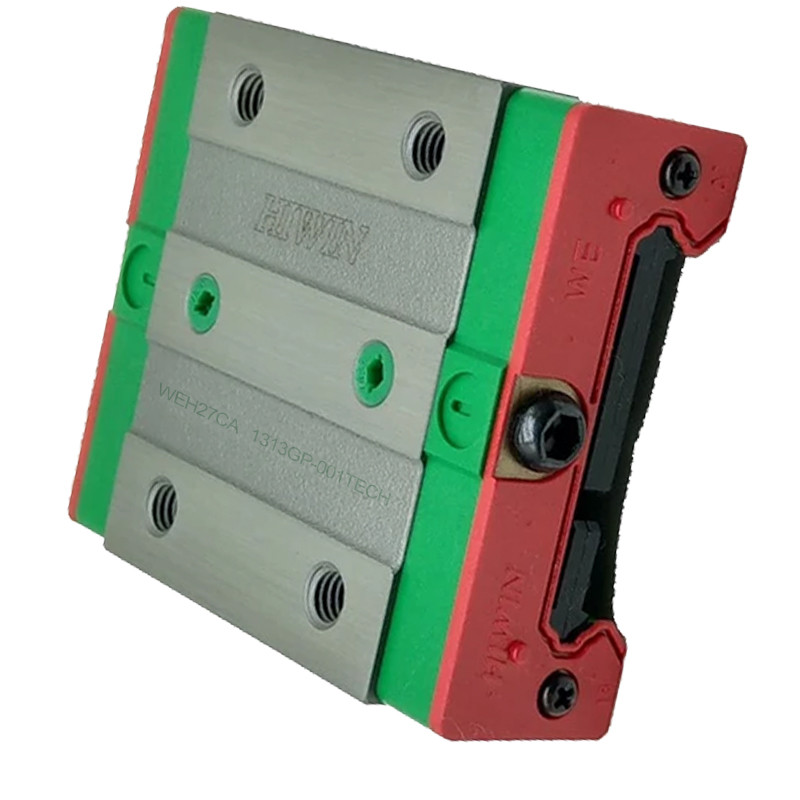

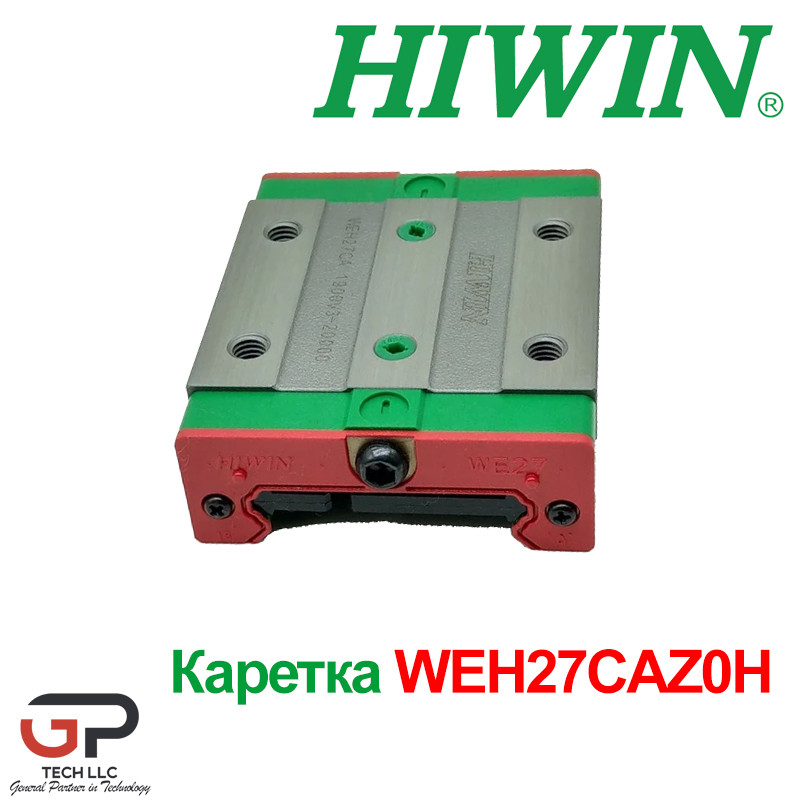

Каретка HIWIN, WEH27CAZ0H, ціна з ПДВ

3300 грн

Виробник: Hiwin
Модель: WEH27CAZ0H
Наявність:Під замовлення

Кількість

Блок системи лінійного переміщення або Каретка HIWIN, WEH27CAZ0H (ціна з ПДВ)

Компанія ТОВ ГП-ТЕХ є офіційним партнером та постачальником продукції компанії HIWIN на території України. https://www.hiwin.de

Купуйте тільки оригінальну продукцію HIWIN, остерігайтеся підробок, на всю оригінальну продукцію поширюється гарантія лише від офіційного постачальника та партнера.

На складі в Україні є сертифікована продукція HIWIN.

HIWIN - відомий тайванський виробник компонентів для лінійних рухів та інших промислових автоматизованих систем

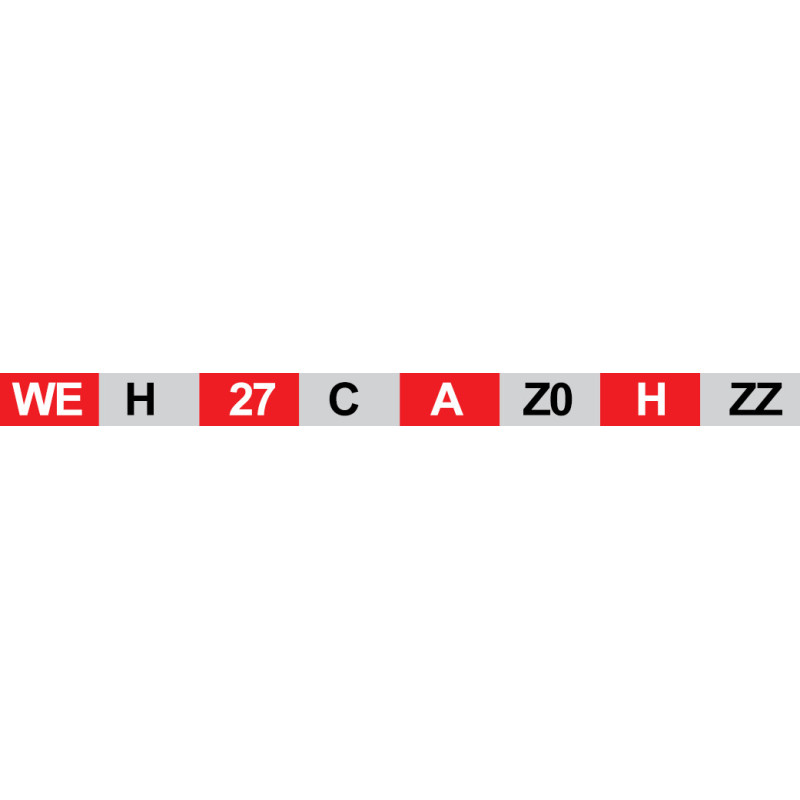

Розшифровка

WE- Це серії блоку фланцева
H-Тип блоку (кареїки) блочна
27- Розмір каретки
C- Клас навантаження високий
A- Тип кріплення каретки зверху
Z0- Ідентифікатор попереднього навантаження (натягу)
H- Клас точності
ZZ- це спеціалізовані варіанти захисту від пилу.

Ідентифікатор	Попереднє навантаження	Діапазон	Застосування	Приклади застосування
Z0	Незначне попереднє навантаження	0 – 0.02 C_dyn	Постійний напрямок навантаження, мало вібрації, менша точність вимагається	Технологія транспортування, Автоматичні упаковувальні машини, Ось X-Y у промислових машинах, Зварювальні машини

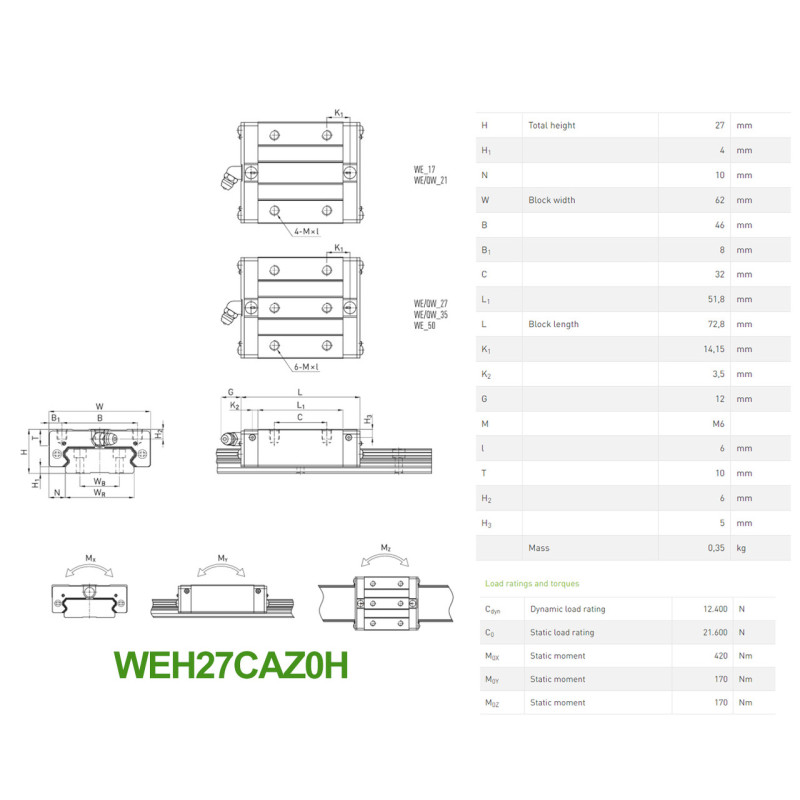

Позначення	Опис	Розмір	Одиниці
H	Загальна висота	27	мм
H1		4	мм
N		10	мм
W	Ширина блоку	62	мм
B		46	мм
B1		8	мм
C		32	мм
L1		51,8	мм
L	Довжина блоку	72,8	мм
K1		14,15	мм
K2		3,5	мм
G		12	мм
M		M6
l		6	мм
T		10	мм
H2		6	мм
H3		5	мм
Маса		0,35	кг

Позначення	Опис	Величина	Одиниці
C_dyn	Динамічна навантажувальна здатність	12.400	Н
C0	Статична навантажувальна здатність	21.600	Н
Mox	Статичний момент	420	Нм
Moy	Статичний момент	170	Нм
Moz	Статичний момент	170	Нм

Лінійні каретки WEH27CAZ0H, HIWIN, зазвичай використовуються в різних галузях промисловості і техніки для забезпечення точного і плавного лінійного руху. Ось кілька типових застосувань:

Автоматизація та Робототехніка: Лінійні каретки використовуються для переміщення роботів або частин роботизованих систем з високою точністю.
CNC-машини: У верстатах із числовим програмним керуванням (CNC) лінійні каретки застосовують для забезпечення точного позиціонування інструменту.
Медичне обладнання: У медичних пристроях, таких як сканери МРТ і CT, лінійні каретки можуть використовуватися для точного переміщення обладнання або пацієнтів.
Лабораторне обладнання: У лабораторних автоматизованих системах лінійні каретки допомагають у переміщенні зразків або інструментів.
Промислові конвеєри і транспортні системи: Вони можуть використовуватися для управління рухом на виробничих лініях.

З каретками серії WEH27CAZ0H можна використовувати лінійні направляючі серії WER27T4000H

Виробник
Країна виробник	Тайвань
Загальні
Висота Каретки (H)	27
Динамічне навантаження (Н)	12400
Довжина каретки (L)	51.8
Натяг каретки	Z0 (легкий попередній натяг)
Розмір каретки	27
Серія Каретки	WE
Статичне навантаження (Н)	21600
Тип кріплення каретки	A (верхнє)
Ширина каретки (W)	62
Рейкові Напрямні Hiwin
Тип навантаження	C (високе навантаження)
Тип каретки	H (Прямокутна)
Клас точності	H
