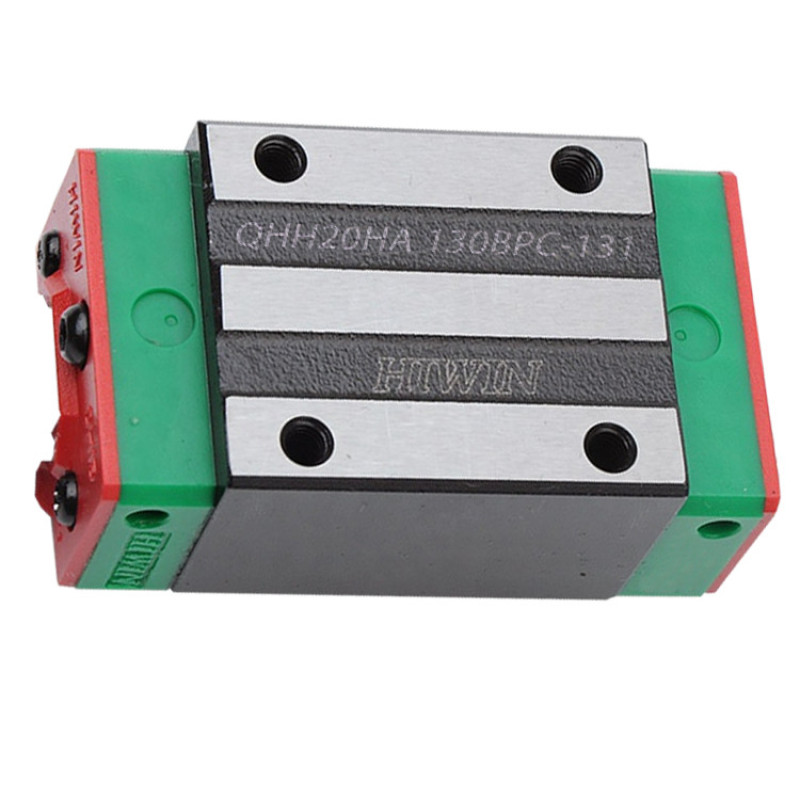

Каретка або Блок системи лінійного переміщення, QHH20HAZAH
Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.
Ціни вказані з ПДВ.
Каретка з напрямною призначена для системи лінійного переміщення. Застосування лінійних напрямних та кареток. Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.
Серія QHH від компанії Hiwin масово застосовуються та використовуються – Обробні центри, Токарні верстати з ЧПУ, Шліфувальні верстати, Точні фрезерні верстати, Обладнання для різання металів, Автоматичні пристрої, Транспортне обладнання, Вимірювальне обладнання, Устаткування з високою точністю позиціонування, Фрезерні верстати з ЧПУ , плазмові верстати.

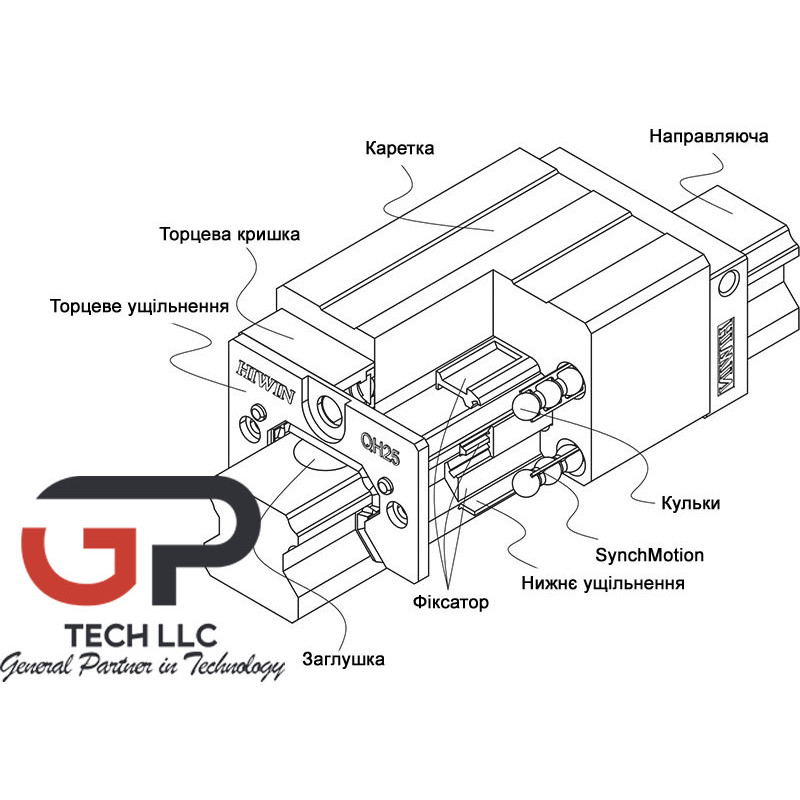

Серія QHH від компанії HIWIN – низькошумні напрямні з технологією SynhMotionTM

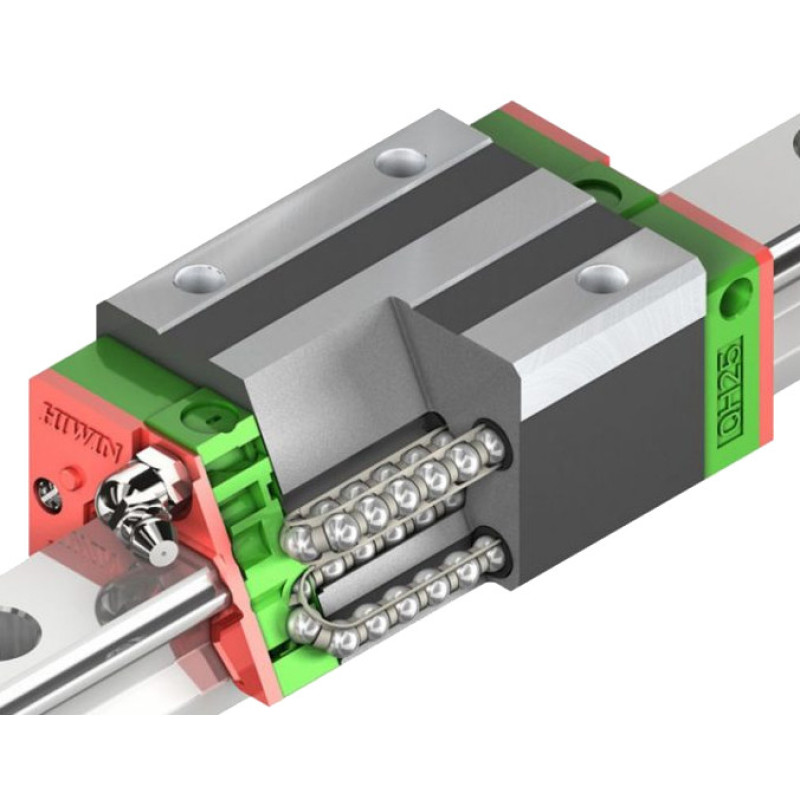

Серія блоків лінійного переміщення QH з технологією SynchMotionTM має всі переваги серії кареток HG, а також пропонує плавне і безшумне переміщення, чудове мастило і тривалий термін служби. Виходячи з цього, каретки знайшли застосування в high-tech індустрії, де потрібні: висока швидкість, низький рівень шуму і низький вплив впливу пилу. Серія кареток QH, взаємозамінна з серією кареток HG.
Особливості
- Низькошумний дизайн конструкції

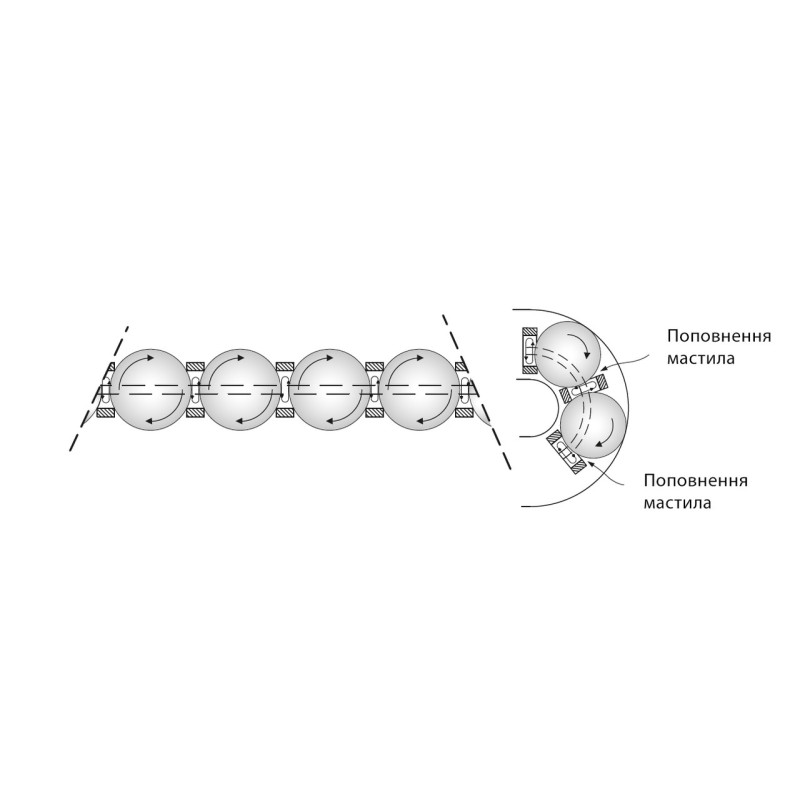

- Самозмащувальна конструкція
- Плавність переміщення
- Високошвидкісне виконання
Лінійний підшипник QHH20HAZAH працює в парі з напрямними серії HGR20 від компанії Hiwin.

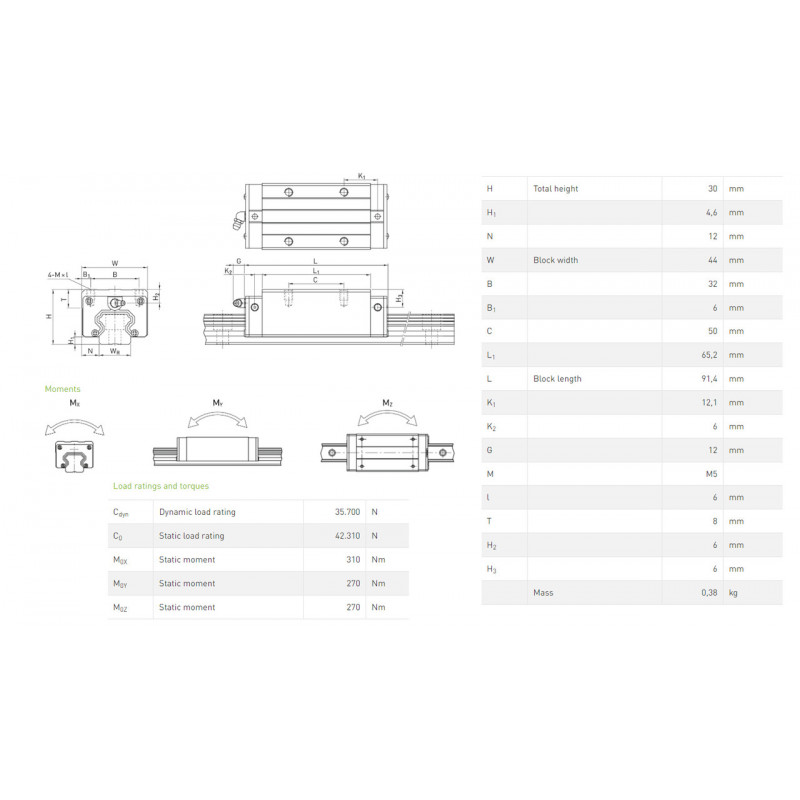

Опис та характеристики
- Розмір -20
- Тип каретки – Прямокутна
- Виробник – Тайвань
- Клас точності – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага |
|
30 |
4.6 |
12 |
44 |
32 |
6 |
50 |
65.2 |
91.4 |
13.1 |
6 |
12 |
M5 |
6 |
8 |
6 |
6 |
0.38 |
*параметри вказані в мм
* Вага каретки в кг
|
Cdyn |
Динамічна вантажопідйомність |
35.700 |
N |
|
C0 |
Статична вантажопідйомність |
42.310 |
N |
|
M0X |
Статичний момент |
310 |
Nm |
|
M0Y |
Статичний момент |
270 |
Nm |
|
M0Z |
Статичний момент |
270 |
Nm |
|
Код |
Попереднє завантаження |
додаток |
Приклад застосування |
|
ZA |
0.05C~0.07C |
Потрібна висока точність |
Обробні центри, осі Z у промислових машинах, токарні верстати з ЧПУ, високоточні X-Y столи, вимірювальні системи |

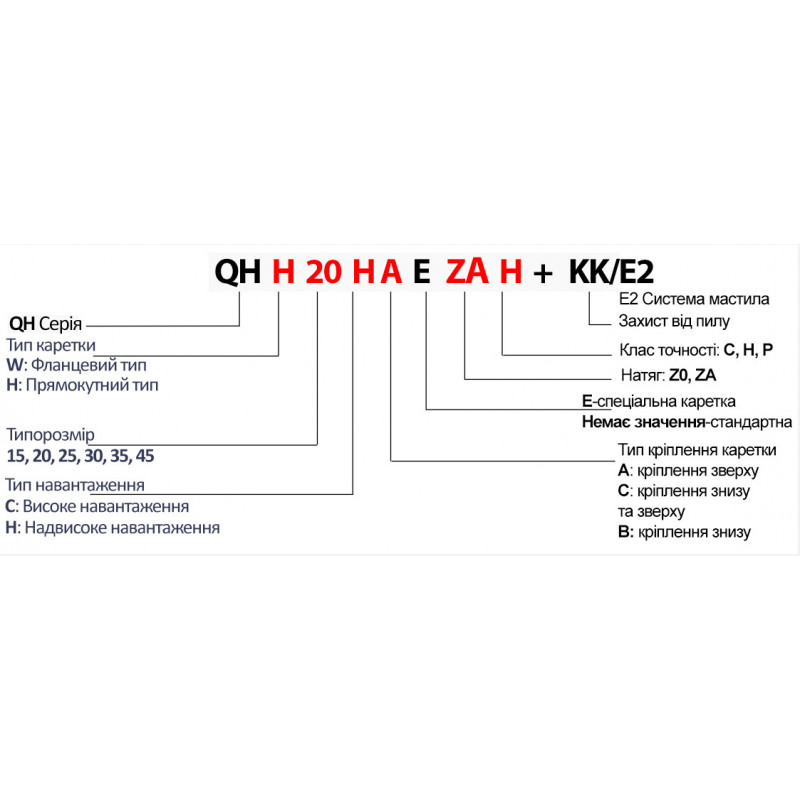

| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 30 |
| Динамічне навантаження (Н) | 35700 |
| Довжина каретки (L) | 91.4 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 20 |
| Серія Каретки | QH |
| Статичне навантаження (Н) | 42310 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 44 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
