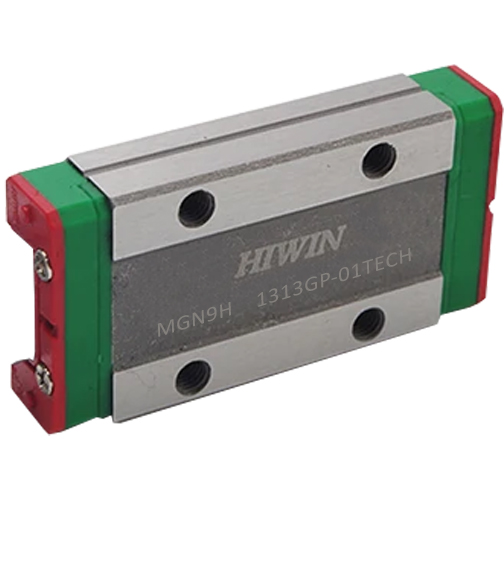

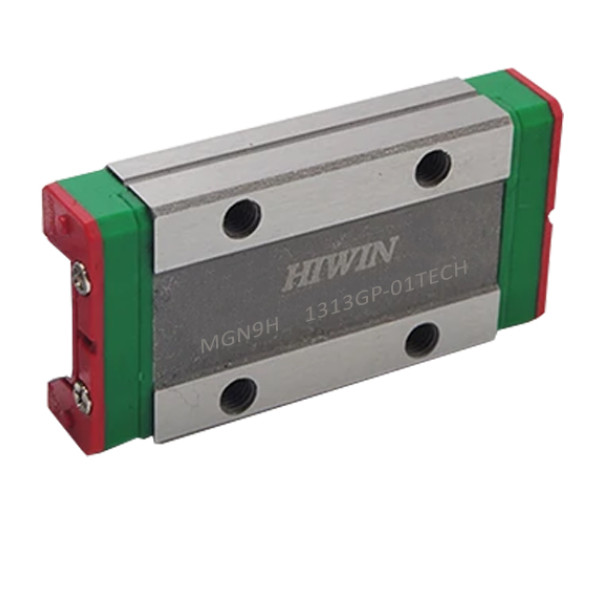

Каретка HIWIN, MGN9HZ1HM

Каретка HIWIN MGN9HZ1HM для мініатюрної напрямної серії MGNR9

Ціна з ПДВ

HIWIN MGN09HZ1HM — це мініатюрна лінійна каретка подовженого типу для профільного рейкового напрямного рельса HIWIN MGNR9. Каретка застосовується в компактних механізмах, де потрібне точне, плавне та стабільне лінійне переміщення при невеликих габаритах вузла.

Компанія ТОВ «ГП-ТЕХ» є офіційним партнером та представником продукції компанії HIWIN в Україні.

Купуйте у офіційних представників та отримуйте офіційну гарантію від виробника.

Каретка, або як її ще називають — лінійний блок, призначена для роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.

Дана модель належить до серії MGN — мініатюрних лінійних напрямних HIWIN. Вона добре підходить для обладнання, де важливо зберегти малий розмір конструкції, але при цьому отримати достатню жорсткість, стабільність ходу та надійну роботу при повторюваних переміщеннях.

Версія H означає подовжений корпус каретки. У порівнянні з короткою кареткою подовжена модель краще сприймає навантаження та моментні зусилля. Це особливо важливо, коли навантаження встановлене не строго по центру каретки, а має невеликий винос, перекіс або створює додатковий важіль.

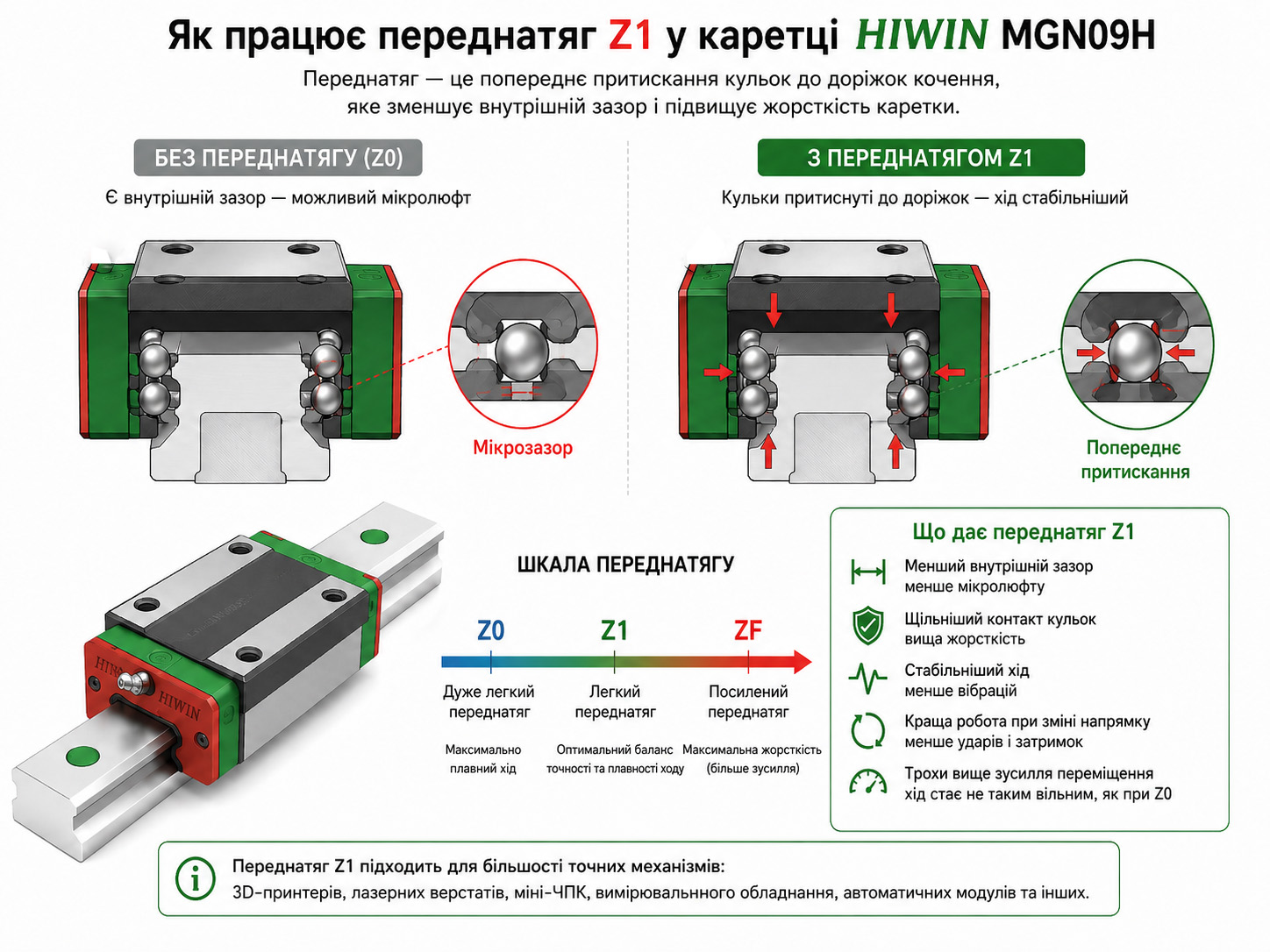

Переднатяг Z1 зменшує внутрішній зазор у кульковій системі, робить хід більш зібраним і підвищує жорсткість лінійного вузла. Клас точності H підходить для більшості точних компактних механізмів: 3D-принтерів, лазерних верстатів, міні-ЧПК, вимірювальних пристроїв, автоматичних модулів і невеликих промислових систем.

Розшифровка маркування HIWIN MGN09HZ1HM

Сумісність

Каретка HIWIN MGN09HZ1HM призначена для роботи з мініатюрним профільним рельсом HIWIN MGNR9.

Важливо: при підборі каретки потрібно враховувати не тільки ширину рельса, а й серію, типорозмір, клас точності та переднатяг. Для правильної та довговічної роботи бажано використовувати каретку і рельс однієї серії та одного виробника.

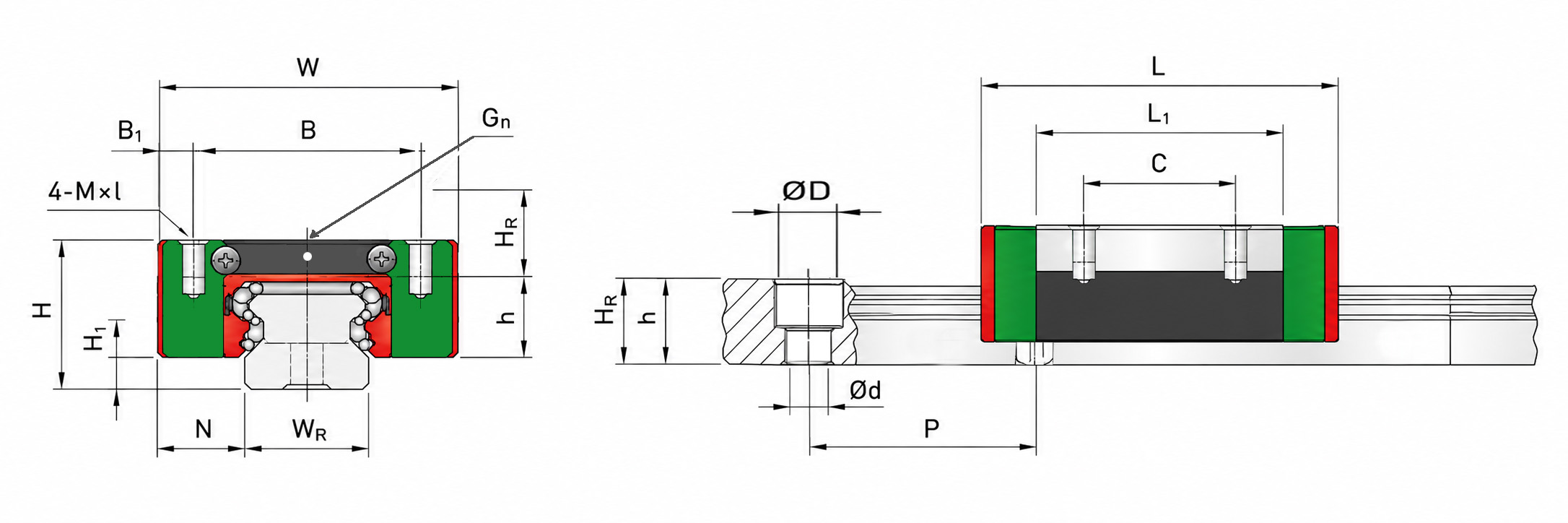

Основні розміри каретки HIWIN MGN09HZ1HM

Навантажувальні характеристики

Що означає статична вантажопідйомність C0

Статична вантажопідйомність C0 = 4 020 Н показує допустиме навантаження на каретку в нерухомому стані або при повільному переміщенні, коли навантаження діє без перевищення допустимого рівня залишкової деформації в зоні контакту кульок і доріжок кочення.

Простими словами: якщо каретка отримує надмірне навантаження або удар, кульки можуть залишити мікровм’ятини на доріжках кочення. Після цього хід може стати менш плавним, з’явиться шум, вібрація або заїдання. Тому при підборі важливо, щоб фактичне навантаження на каретку було меншим за допустиме значення C0 з урахуванням запасу.

Що означає динамічна вантажопідйомність Cdyn

Динамічна вантажопідйомність Cdyn = 2 550 Н використовується для розрахунку ресурсу каретки під час руху. Цей параметр важливий, коли каретка постійно переміщується під навантаженням.

Чим вище робоче навантаження відносно значення Cdyn, тим швидше буде відбуватися зношування кулькової системи та доріжок кочення. Тому для механізмів з частими переміщеннями, високою швидкістю або постійним робочим навантаженням потрібно підбирати каретку із запасом по динамічній вантажопідйомності.

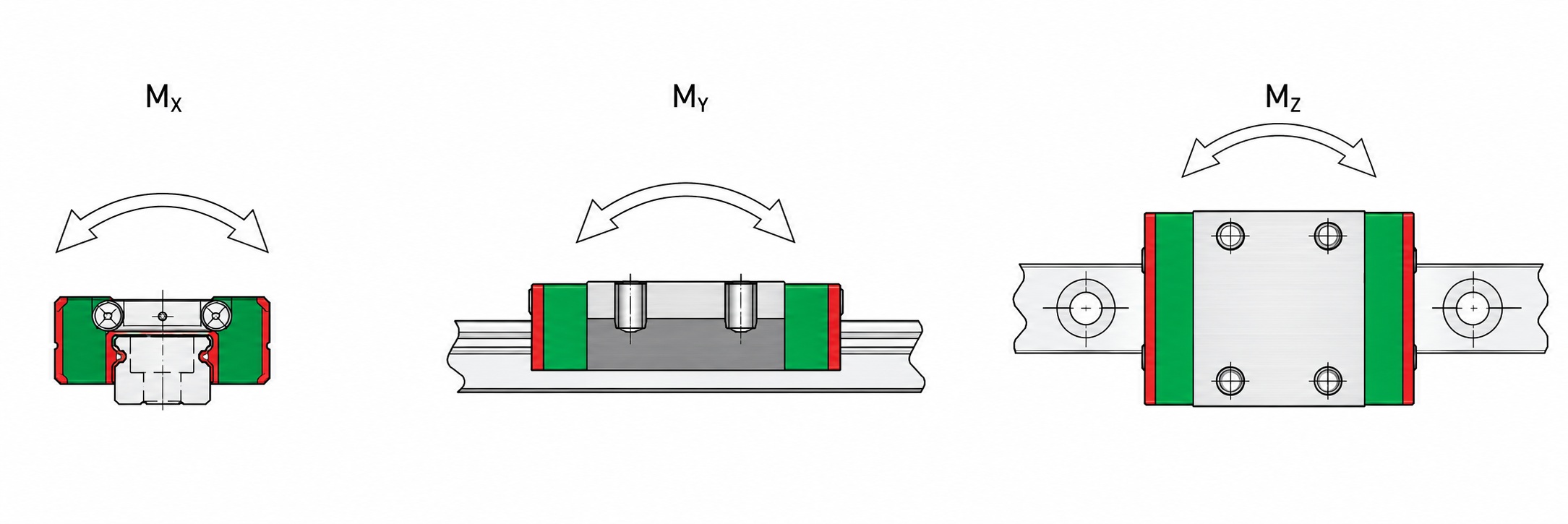

Що означають моменти M0x, M0y і M0z

Моментне навантаження виникає, коли сила діє не по центру каретки, а з виносом, перекосом або важелем. Для мініатюрних напрямних це особливо важливо, тому що маленька каретка може витримувати значне вертикальне навантаження, але бути чутливою до неправильного розподілу зусиль.

Якщо деталь встановлена на одній каретці з виносом убік, потрібно враховувати не тільки її вагу, а й моментне навантаження. У таких випадках краще використовувати дві каретки на одному рельсі або два паралельні рельси.

Переваги HIWIN MGN09HZ1HM

Де застосовується каретка HIWIN MGN09HZ1HM

Каретка MGN09HZ1HM застосовується в обладнанні, де потрібна компактна напрямна система з точним і плавним переміщенням.

Коли варто вибрати саме подовжену каретку MGN09H

Порівняння зі схожими варіантами

Рекомендації з монтажу

Інженерна підказка

Якщо навантаження розташоване по центру і механізм працює в легкому режимі, однієї каретки MGN09H може бути достатньо. Якщо навантаження має винос, є перекіс або потрібна висока стабільність платформи, краще використовувати дві каретки на одному рельсі або два паралельні рельси MGNR9.

Таке рішення зменшує моментне навантаження на кожну каретку, підвищує жорсткість конструкції та збільшує ресурс лінійного вузла.

HIWIN MGN09HZ1HM — хороший вибір для компактних механізмів, де важливі точність, плавність ходу та підвищена стійкість у порівнянні з короткою кареткою. Подовжений корпус H, переднатяг Z1 і клас точності H роблять цю каретку придатною для мініатюрних ЧПК-систем, 3D-принтерів, лазерних верстатів, автоматичних модулів і точних рухомих вузлів.

Каретка застосовується з рельсом HIWIN MGNR9.
