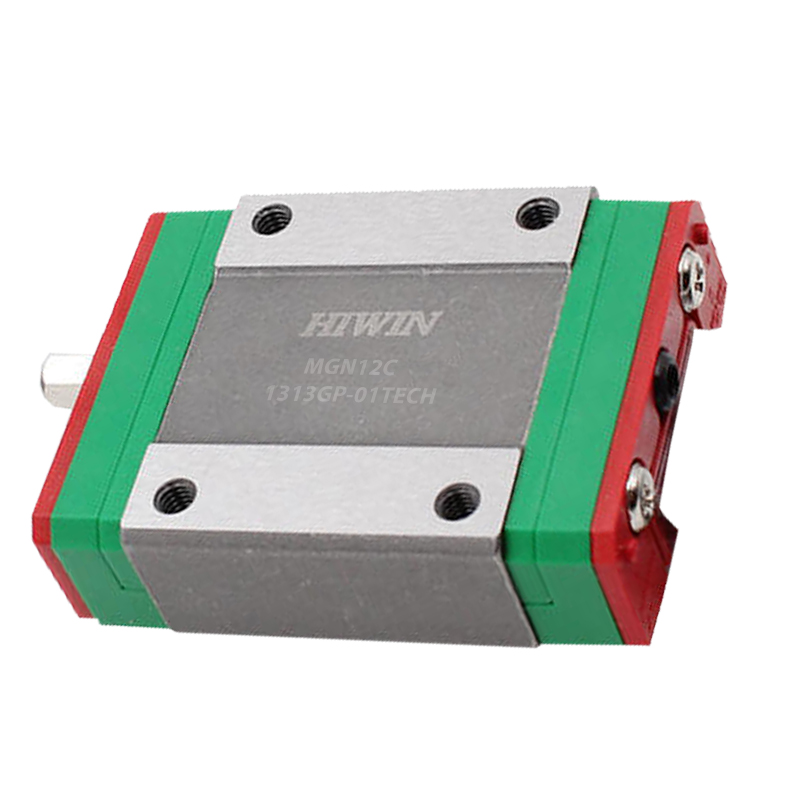

Каретка HIWIN, MGN12HZ1HM

Каретка HIWIN MGN12HZ1HM для мініатюрної напрямної серії MGNR12

Ціна з ПДВ

HIWIN MGN12HZ1HM — це мініатюрна лінійна каретка подовженого типу для профільного рельса HIWIN MGNR12. Каретка застосовується в компактних механізмах, де потрібне точне, плавне та стабільне лінійне переміщення при невеликих габаритах вузла, але з більшою вантажопідйомністю та жорсткістю у порівнянні з типорозміром MGN09.

Компанія ТОВ «ГП-ТЕХ» є офіційним партнером та представником продукції компанії HIWIN в Україні.

Купуйте у офіційних представників та отримуйте офіційну гарантію від виробника.

Каретка, або як її ще називають — лінійний блок, призначена для роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.

Дана модель належить до серії MGN — мініатюрних лінійних напрямних HIWIN. Типорозмір 12 підходить для обладнання, де потрібно зберегти компактну конструкцію, але при цьому отримати вищу жорсткість, стійкість до навантажень і надійну роботу при повторюваних переміщеннях.

Версія H означає подовжений корпус каретки. У порівнянні з короткою кареткою подовжена модель краще сприймає навантаження та моментні зусилля. Це особливо важливо, коли навантаження встановлене не строго по центру каретки, а має невеликий винос, перекіс або створює додатковий важіль.

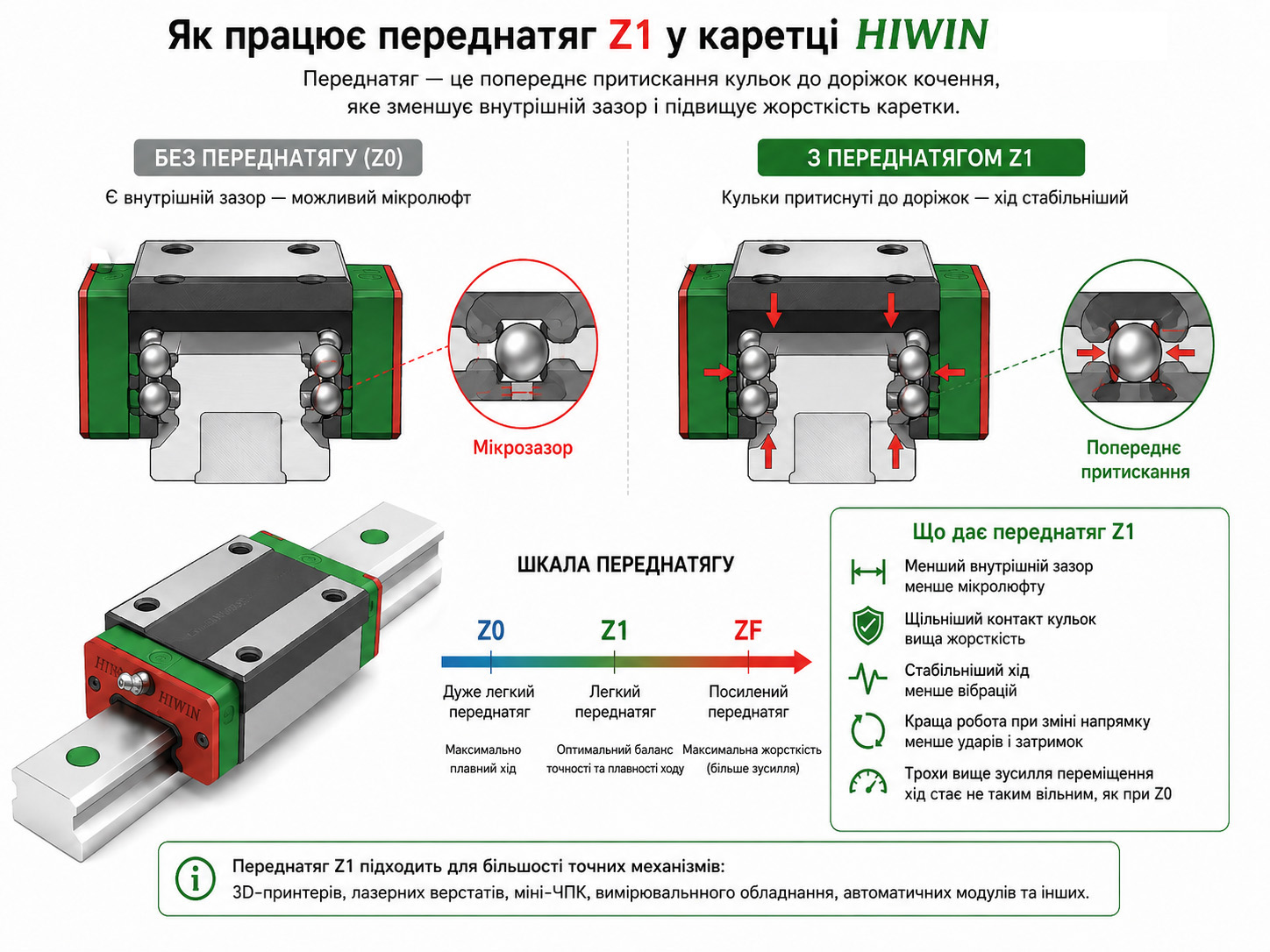

Переднатяг Z1 зменшує внутрішній зазор у кульковій системі, робить хід більш зібраним і підвищує жорсткість лінійного вузла. Клас точності H підходить для більшості точних компактних механізмів: 3D-принтерів, лазерних верстатів, міні-ЧПК, вимірювальних пристроїв, автоматичних модулів, невеликих промислових систем і точних вузлів позиціонування.

Розшифровка маркування HIWIN MGN12HZ1HM

Сумісність

Каретка HIWIN MGN12HZ1HM призначена для роботи з мініатюрним профільним рельсом HIWIN MGNR12.

Важливо: при підборі каретки потрібно враховувати не тільки ширину рельса, а й серію, типорозмір, клас точності та переднатяг. Для правильної та довговічної роботи бажано використовувати каретку і рельс однієї серії та одного виробника.

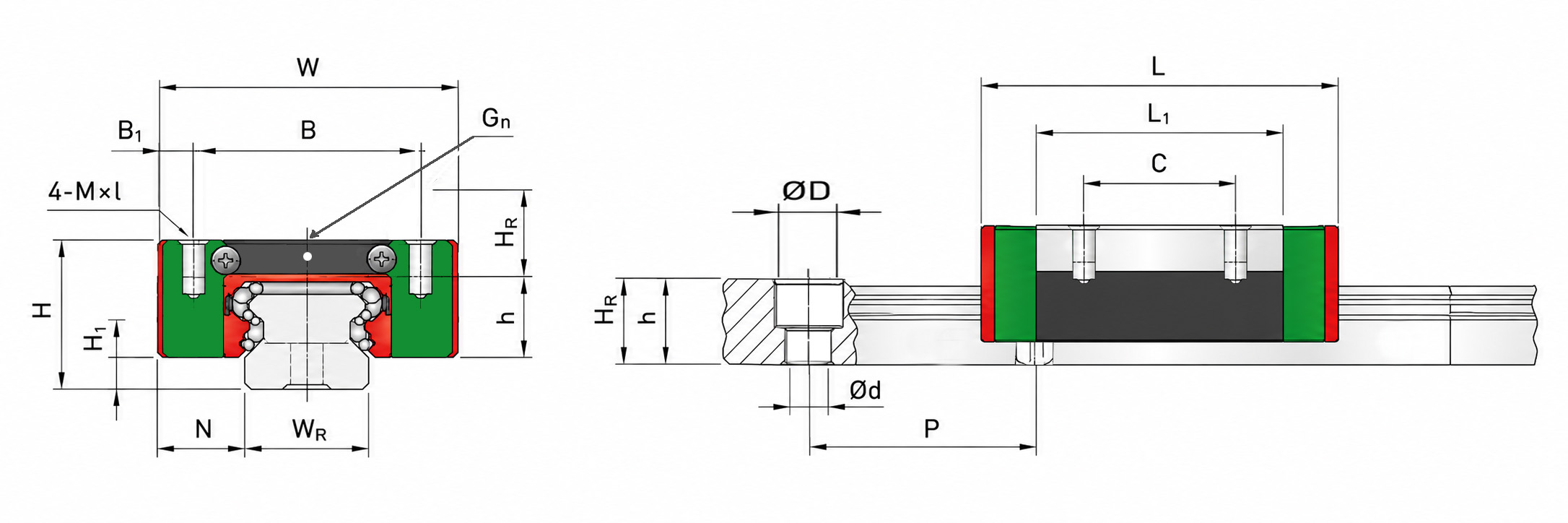

Основні розміри каретки HIWIN MGN12HZ1HM

Навантажувальні характеристики

Що означає статична вантажопідйомність C0

Статична вантажопідйомність C0 = 5 880 Н показує допустиме навантаження на каретку в нерухомому стані або при повільному переміщенні, коли навантаження діє без перевищення допустимого рівня залишкової деформації в зоні контакту кульок і доріжок кочення.

Простими словами: якщо каретка отримує надмірне навантаження або удар, кульки можуть залишити мікровм’ятини на доріжках кочення. Після цього хід може стати менш плавним, з’явиться шум, вібрація або заїдання. Тому при підборі важливо, щоб фактичне навантаження на каретку було меншим за допустиме значення C0 з урахуванням запасу.

Для каретки MGN12HZ1HM статична вантажопідйомність вища, ніж у меншого типорозміру MGN09, тому вона краще підходить для компактних механізмів, де потрібна підвищена стійкість до навантаження.

Що означає динамічна вантажопідйомність Cdyn

Динамічна вантажопідйомність Cdyn = 3 720 Н використовується для розрахунку ресурсу каретки під час руху. Цей параметр важливий, коли каретка постійно переміщується під навантаженням.

Чим вище робоче навантаження відносно значення Cdyn, тим швидше буде відбуватися зношування кулькової системи та доріжок кочення. Тому для механізмів з частими переміщеннями, високою швидкістю або постійним робочим навантаженням потрібно підбирати каретку із запасом по динамічній вантажопідйомності.

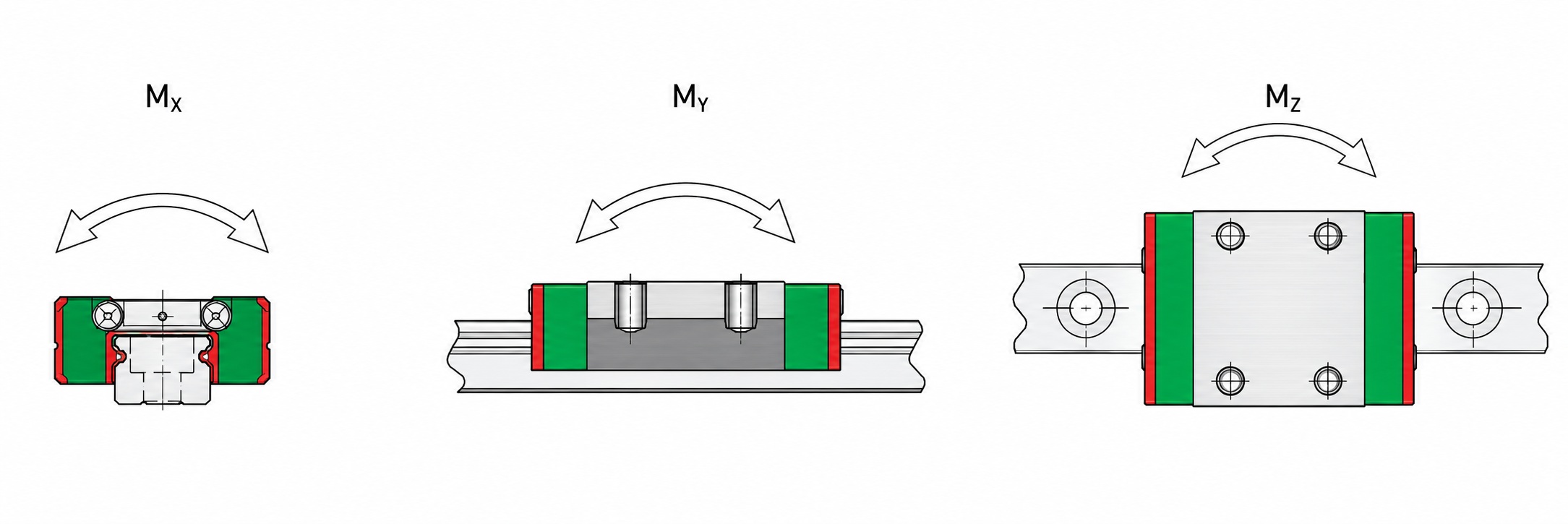

Що означають моменти M0x, M0y і M0z

Моментне навантаження виникає, коли сила діє не по центру каретки, а з виносом, перекосом або важелем. Для мініатюрних напрямних це особливо важливо, тому що навіть невелика каретка може витримувати значне вертикальне навантаження, але при неправильному розподілі зусиль на неї починають діяти моментні навантаження.

Якщо деталь встановлена на одній каретці з виносом убік, потрібно враховувати не тільки її вагу, а й моментне навантаження. У таких випадках краще використовувати дві каретки на одному рельсі або два паралельні рельси MGNR12.

Переваги HIWIN MGN12HZ1HM

Де застосовується каретка HIWIN MGN12HZ1HM

Каретка MGN12HZ1HM застосовується в обладнанні, де потрібна компактна напрямна система з точним і плавним переміщенням, але при цьому потрібен більший запас по навантаженню, ніж у типорозміру MGN09.

Коли варто вибрати саме подовжену каретку MGN12H

Порівняння зі схожими варіантами

Рекомендації з монтажу

Інженерна підказка

Якщо навантаження розташоване по центру і механізм працює в легкому режимі, однієї каретки MGN12H може бути достатньо. Якщо навантаження має винос, є перекіс або потрібна висока стабільність платформи, краще використовувати дві каретки на одному рельсі або два паралельні рельси MGNR12.

Таке рішення зменшує моментне навантаження на кожну каретку, підвищує жорсткість конструкції та збільшує ресурс лінійного вузла.

HIWIN MGN12HZ1HM — хороший вибір для компактних механізмів, де важливі точність, плавність ходу та підвищена стійкість у порівнянні з короткою кареткою. Подовжений корпус H, переднатяг Z1, клас точності H і збільшений типорозмір 12 роблять цю каретку придатною для мініатюрних ЧПК-систем, 3D-принтерів, лазерних верстатів, автоматичних модулів і точних рухомих вузлів.

Каретка застосовується з рельсом HIWIN MGNR12.
