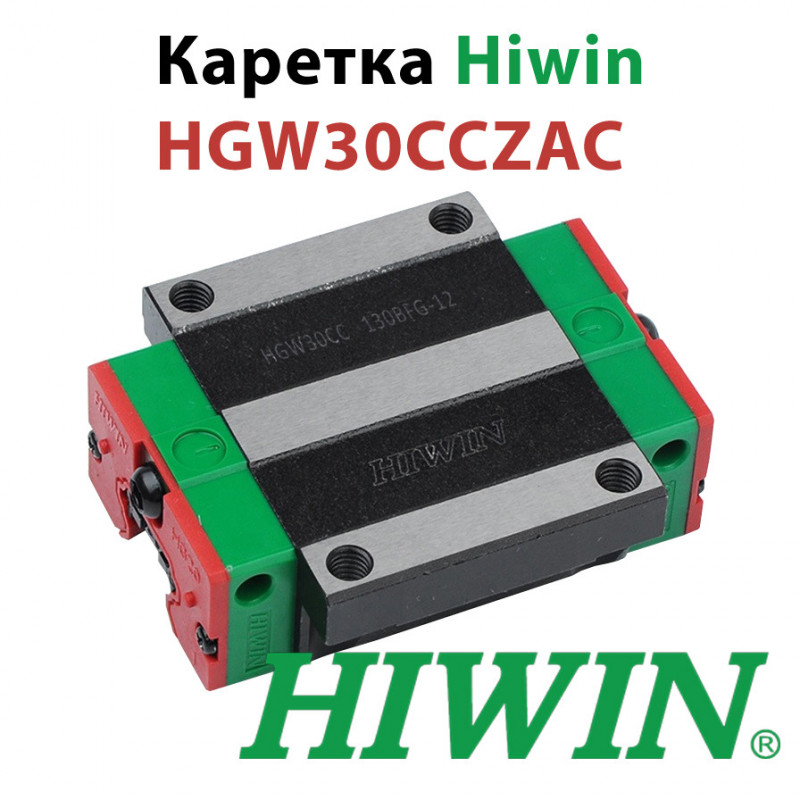

Каретка HIWIN, HGW30CCZAC

2484 грн

  • Виробник: Hiwin
  • Модель: HGW30CCZAC
  • Наявність:Під замовлення

Теги: каретка hiwin, hiwin, каретка чпу, каретка hg, безфланцевая каретка hiwin hg, каретки фирмы hiwin серии hg, каретки и рельсовые направляющие hiwin, каретка фланцева, супер грузоподъемные профильные каретки hgw, блок системы линейного перемещения, каретка шариковой направляющей высокой грузоподъемности, каретка класс точности h, hgr30r, hiwin hg30, hiwin 30, направляющие hiwin, рельсы hiwin, hgr30 hiwin, рельса hgr30 hiwin, направляющая станка, направляющая hiwin, продукция hiwin, hiwin рельсы, линейные направляющие рельсы, линейные прецизионные направляющие, hiwin линейные направляющие, линейные направляющие валы, шариковые направляющие hiwin, рейка шариковой направляющей, системы линейного перемещения, рельсы линейного перемещения, профильные рельсы, профильные направляющие hiwin, профильные линейные направляющие, направляющая класса h, hgr30r_h

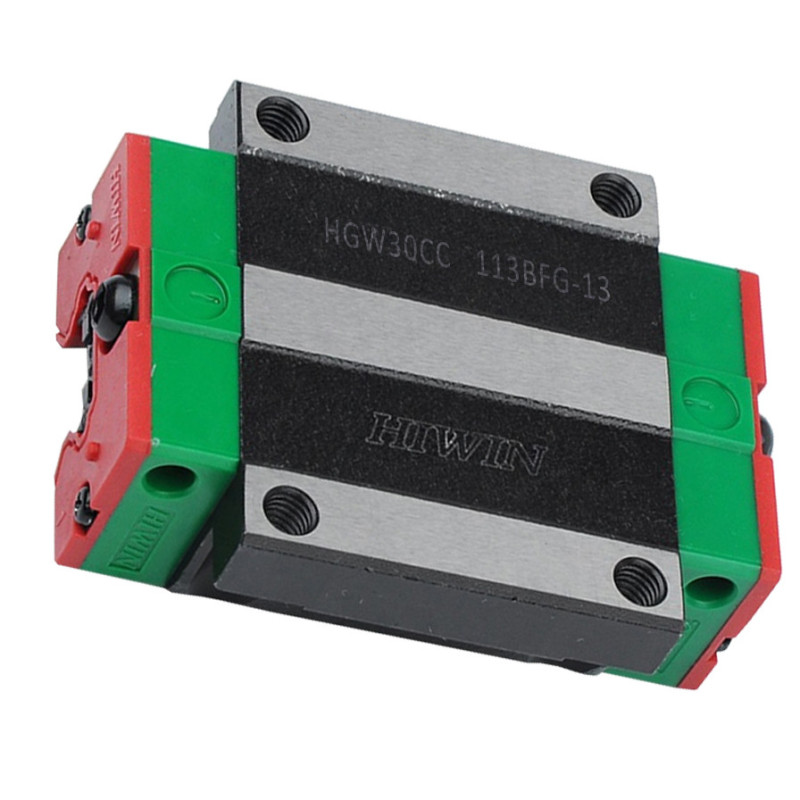

Фланцева Каретка або фланцевий Блок системи лінійного переміщення, HGW30CCZAC

Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. https://www.hiwin.de

купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.

Каретка або як називають блок призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.

Ціни вказані з ПДВ.

Каретка з напрямною призначена для системи лінійного переміщення. Застосування лінійних напрямних та кареток. Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.

Серія HGW від компанії Hiwin масово застосовуються та використовуються – Обробні центри, Токарні верстати з ЧПУ, Шліфувальні верстати, Точні фрезерні верстати, Обладнання для різання металів, Автоматичні пристрої, Транспортне обладнання, Вимірювальне обладнання, Устаткування з високою точністю позиціонування, Фрезерні верстати з ЧПУ , плазмові верстати.

Лінійний підшипник HGW30CCZAC працює в парі з напрямними серії HGR30 від компанії Hiwin.

Опис та характеристики

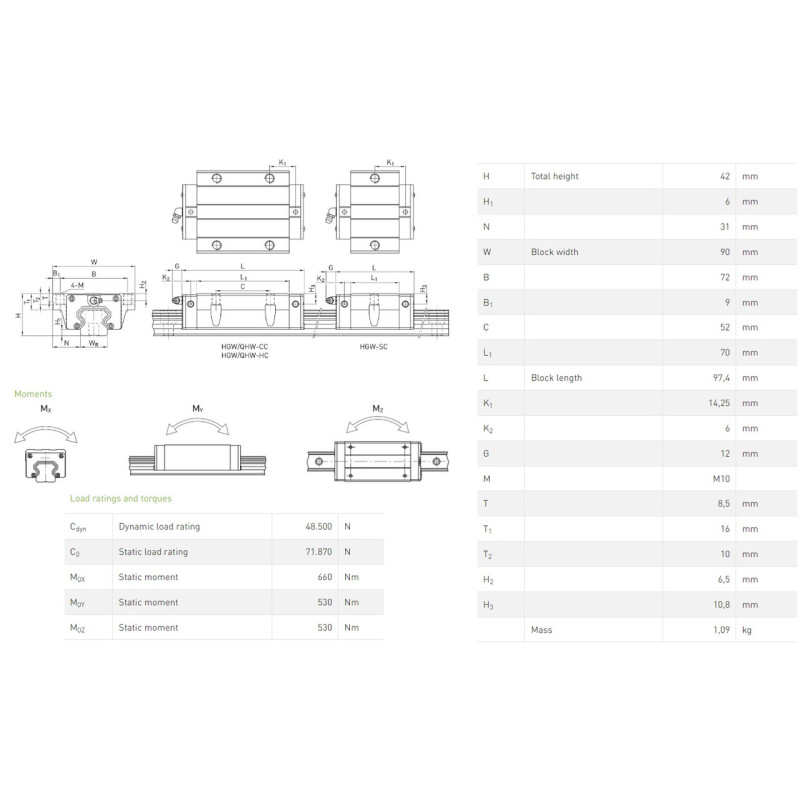

  • Розмір -30
  • Тип каретки – Фланцевий
  • Виробник – Тайвань
  • Клас точності – C

H

H1

N

W

B

B1

C

L1

L

K1

K2

G

M

T

T1

T2

H2

H3



Висота





Ширина









Довжина



















Вага

42

6

31

90

72

9

52

70

97,4

14,25

6

12

M10

8,5

16

10

6,5

10,8

1,09

*параметри вказані в мм

* Вага каретки в кг

Cdyn

Динамічна вантажопідйомність

48,500

N

C0

Статична вантажопідйомність

71,780

N

M0X

Статичний момент

660

Nm

M0Y

Статичний момент

530

Nm

M0Z

Статичний момент

530

Nm



Код

Попереднє завантаження

додаток

Приклад застосування

ZA

0.05C~0.07C

Потрібна висока точність

  • Обробні центри,
  • токарні верстати з ЧПУ,
  • високоточні X-Y столи,
  • вимірювальні системи
Виробник
Країна виробник Тайвань
Загальні
Висота Каретки (H) 42
Динамічне навантаження (Н) 48500
Довжина каретки (L) 97.4
Натяг каретки ZA (середній попередній натяг)
Розмір каретки 30
Серія Каретки HG
Статичне навантаження (Н) 71870
Тип кріплення каретки C (Зверху або знизу)
Ширина каретки (W) 90
Рейкові Напрямні Hiwin
Тип навантаження C (високе навантаження)
Тип каретки W (Фланцева)
Клас точності C
