Каретка HIWIN, HGH30CAZBH, Ціна з ПДВ

Каретка HIWIN HGH30CAZBH, високий попередній натяг ZB, клас точності H, для напрямної HIWIN серіі HGR30

Ціна з ПДВ

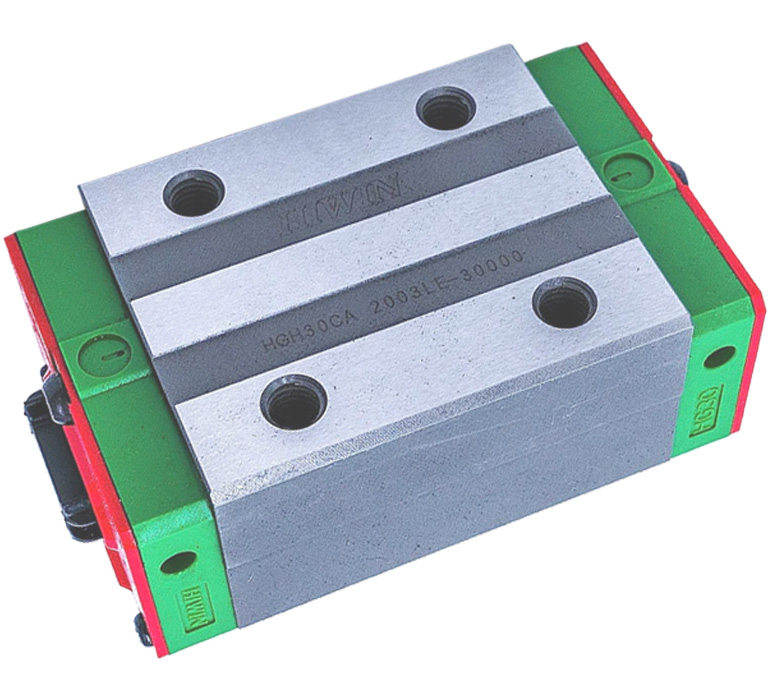

HIWIN HGH30CAZBH — високоточна кулькова каретка профільної лінійної напрямної серії HG типорозміру 30, призначена для роботи з рейками HIWIN HGR30.

Каретка виконана у високому квадратному корпусі типу HGH, має виконання C для високих навантажень, кріплення A зверху, високий попередній натяг ZB та високий клас точності H.

Головною особливістю HGH30CAZBH є високий попередній натяг ZB, який значно підвищує жорсткість системи «каретка — рейка», зменшує пружне переміщення каретки під дією навантаження та забезпечує стабільну роботу обладнання при змінних навантаженнях, вібраціях і поштовхах.

Така каретка особливо добре підходить для верстатів та промислового обладнання, де важливі висока жорсткість напрямної системи, точність позиціонування та стабільність робочого вузла під навантаженням.

ТОВ «ГП-ТЕХ» є офіційним партнером і представником продукції HIWIN в Україні.

Що дає попередній натяг ZB

Висока жорсткість напрямної системи

Попередній натяг — це внутрішнє навантаження, яке створюється між кульками та доріжками кочення каретки і рейки ще до прикладання робочого зовнішнього навантаження.

Його головне завдання — підвищити жорсткість лінійної напрямної та зменшити пружне зміщення каретки під дією зовнішніх сил.

При прикладанні зовнішнього навантаження каретка і рейка зазнають певної пружної деформації.

Високий попередній натяг ZB дозволяє суттєво зменшити це переміщення, завдяки чому положення рухомого вузла залишається стабільнішим навіть при значних та змінних навантаженнях.

Це особливо важливо для металорізальних верстатів, де сили різання постійно змінюються в процесі роботи.

Мінімальні пружні переміщення

Попередньо навантажена каретка щільно взаємодіє з профілем рейки через кульки.

При зміні напрямку навантаження система швидше реагує на прикладену силу та має менше пружне переміщення порівняно з каретками з малим попереднім натягом.

Це позитивно впливає на точність переміщення та повторюваність позиціонування.

Стійкість до вібрацій і поштовхів

Клас ZB призначений для механізмів, де потрібна висока жорсткість і присутні вібраційні або ударні навантаження.

Це важлива перевага для фрезерних, токарних, шліфувальних та інших металорізальних верстатів.

Стабільність під час обробки

Чим менше напрямна деформується під дією сили різання, тим стабільніше робочий орган верстата зберігає задане положення.

Тому високий попередній натяг ZB особливо актуальний для напрямних осей верстатів, де жорсткість системи безпосередньо впливає на стабільність механічної обробки.

Переваги попереднього натягу ZB

Підвищена жорсткість
Каретка менше зміщується під дією зовнішнього навантаження.

Висока стабільність позиціонування
Підвищена жорсткість допомагає точніше утримувати положення рухомого вузла.

Стійкість до вібрацій
ZB добре підходить для обладнання зі змінними навантаженнями, вібраціями та поштовхами.

Стабільність при різанні металу
Висока жорсткість напрямної особливо важлива при фрезеруванні, точінні, шліфуванні та інших видах механічної обробки.

Зменшення пружного відхилення
При прикладанні навантаження каретка має менше пружне переміщення відносно рейки.

ZB — не завжди найкращий вибір

Високий попередній натяг має свої переваги, але його потрібно застосовувати відповідно до конструкції обладнання.

Зі збільшенням попереднього натягу збільшується внутрішнє навантаження між кульками та доріжками кочення. Тому ZB доцільно використовувати саме там, де потрібна підвищена жорсткість системи.

Для легких транспортних механізмів, пакувального обладнання або систем, де немає значних змінних навантажень, високий натяг ZB може бути зайвим.

Для верстатів, обробних центрів та високоточних механізмів, навпаки, підвищена жорсткість ZB може бути важливою перевагою.

Розшифрування маркування HGH30CAZBH

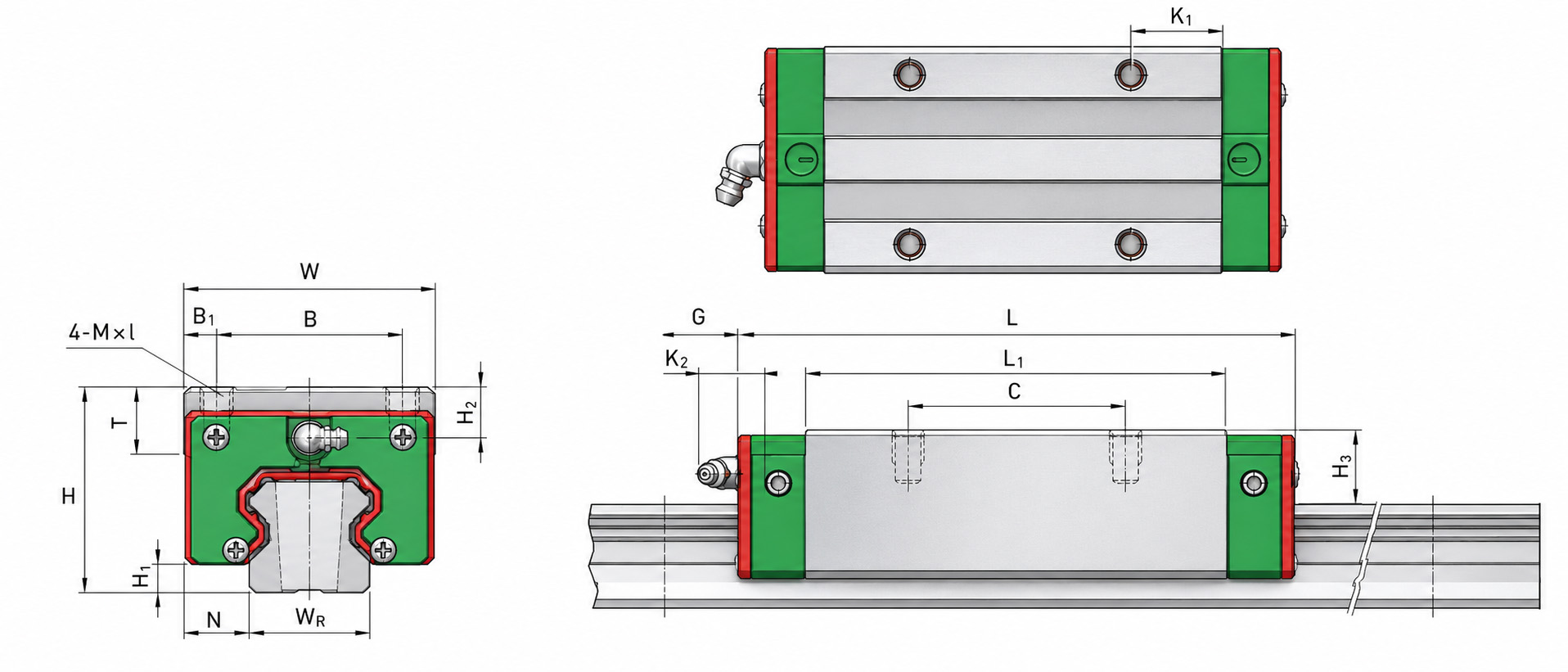

Технічні характеристики HGH30CAZBH

Вантажопідйомність HGH30CAZBH

Динамічна вантажопідйомність Cdyn — 48 500 Н

Cdyn — базова динамічна вантажопідйомність каретки, яка використовується при розрахунку номінального ресурсу лінійної напрямної під час її роботи та переміщення під навантаженням.

Cdyn не потрібно трактувати як просте «максимальне навантаження, яке можна прикласти до каретки».

Фактичне допустиме робоче навантаження залежить від режиму роботи, швидкості, прискорень, ударних навантажень, розташування кареток, необхідного ресурсу та інших параметрів системи.

Статична вантажопідйомність C0 — 71 870 Н

C0 характеризує статичну навантажувальну здатність каретки.

Цей параметр використовується при перевірці системи на статичні навантаження, пікові сили та навантаження, що виникають при дуже малих переміщеннях або нерухомому положенні каретки.

Для HGH30CAZBH:

C0 = 71 870 Н

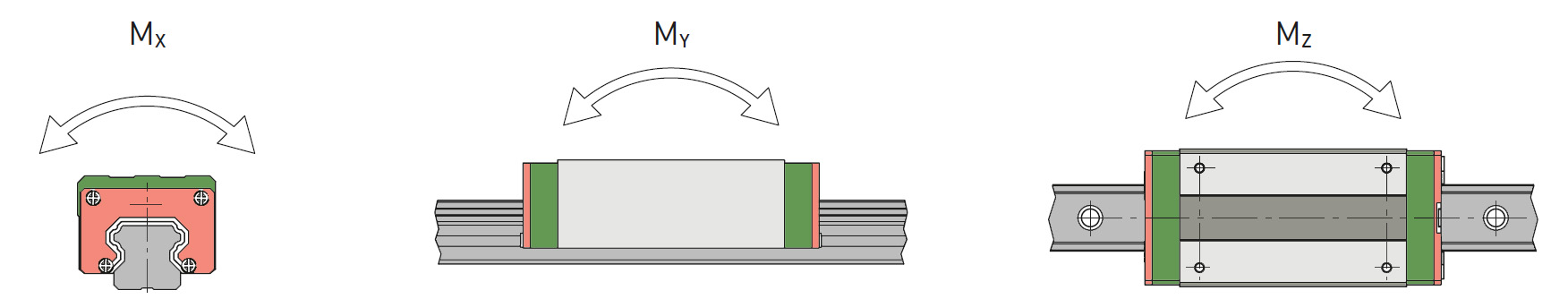

Статичні моменти M0X, M0Y та M0Z

Крім прямого навантаження, каретка може сприймати моментні навантаження відносно трьох координатних осей.

Для HGH30CAZBH допустимі статичні моменти становлять:

M0X — 660 Н·м

M0Y — 700 Н·м

M0Z — 700 Н·м

Ці характеристики особливо важливі, коли навантаження прикладене не безпосередньо над кареткою, а на певній відстані від неї, створюючи перекидний момент.

Наприклад, це може виникати при встановленні шпинделя, консолі, робочого столу, порталу або іншого вузла з винесеним центром навантаження.

Сумісність

Каретка HIWIN HGH30CAZBH призначена для використання з профільними кульковими рейковими напрямними типорозміру HIWIN HGR30.

Каретка та рейка повинні відповідати необхідним вимогам за класом точності, попереднім натягом та умовами монтажу конкретної системи.

Де застосовується HGH30CAZBH

Завдяки високому попередньому натягу ZB каретка особливо доцільна для обладнання, де важлива підвищена жорсткість напрямної системи:

• обробні центри;
• фрезерні верстати;
• токарні верстати з ЧПК;
• шліфувальні верстати;
• свердлильні та розточувальні верстати;
• координатні столи;
• осі X, Y та Z верстатів;
• портальні верстати;
• високоточні системи позиціонування;
• промислове обладнання зі змінними навантаженнями;
• автоматизовані виробничі комплекси.

Особливо виправдане використання ZB у вузлах, де під час роботи виникають сили різання, вібрації або швидка зміна напрямку навантаження.
