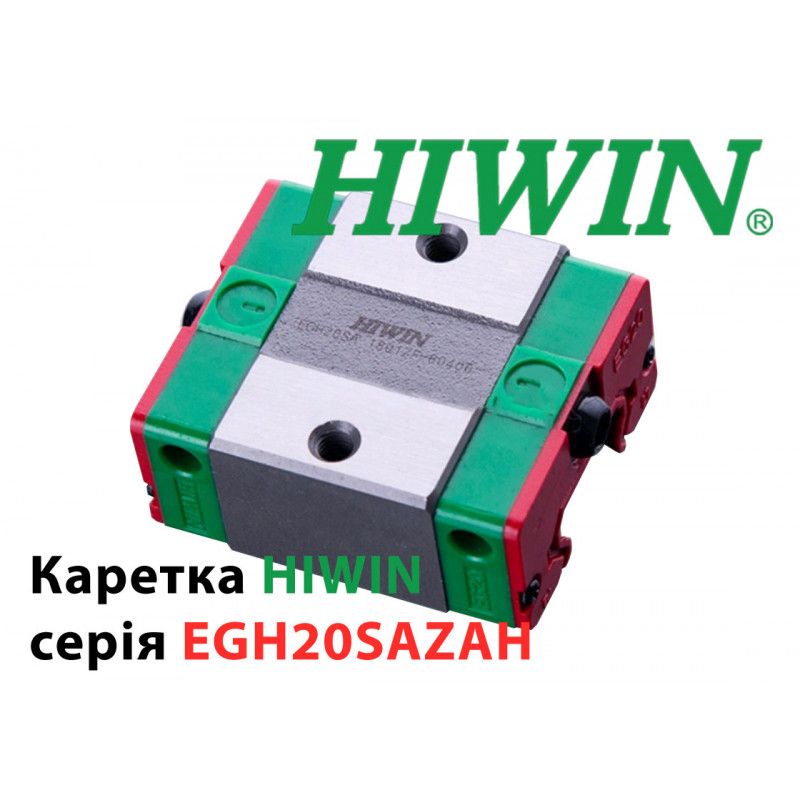

Каретка Hiwin, EGH20SAZAH

1739 грн

Виробник: Hiwin
Модель: EGH20SAZAH
Наявність:В наявності

Кількість

Теги: каретка Hiwin, Hiwin, каретка ЧПУ, каретка EGH, Безфланцевая каретка Hiwin EGH, Каретки фирмы HIWIN серии EGH, Каретки и рельсовые направляющие HIWIN, Каретка фланцева, Супер-грузоподъемные профильные каретки EGH, Блок системы линейного перемещения, каретка шариковой направляющей высокой грузоподъемности, каретка Класс точности H, каретка из нержавеющей стали, Каретка HIWIN миниатюрной серии, миниатюрная каретка

Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні.

http://www.hiwin.de/

купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.

Каретка або як називають блок EGH20SAZAH призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN. Каретка з напрямною призначена для системи лінійного переміщення.

Ціни вказані з ПДВ.

Застосування лінійних напрямних та кареток

Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.

Серія EG від компанії Hiwin масово застосовуються та використовуються – техніка автоматизації, високошвидкісний транспорт, напівпровідникова техніка, прецизійне вимірювальне обладнання.

Каретки Серія EG від компанії Hiwin (стандартна) з чотирма кульковими напрямними має малу висоту установки, що робить їх ідеально придатними для додатків з невеликим простором для встановлення.

4-х рядна напрямна з шарикопідшипником.
· Кут контакту 45°.
· Висока вантажопідйомність у всіх монтажних положеннях.
· Низька висота установки.

Каретки серії Серія EG від компанії Hiwin працюють з рейковими серіями EG/QE від компанії Hiwin.

Рейкові лінійні напрямні серії EG/QE поділяють на взаємозамінні та незамінні моделі. Розміри обох моделей, що спрямовують однакові. Основна відмінність полягає в тому, що блок та рейку у змінних моделях можна вільно міняти місцями. Блок та напрямна можуть бути замовлені окремо та встановлювати їх самостійно без особливих проблем та навичок.

Неймовірна ціна на Каретка серії EGH20SAZAH від компанії Hiwin

Опис коду для замовлення

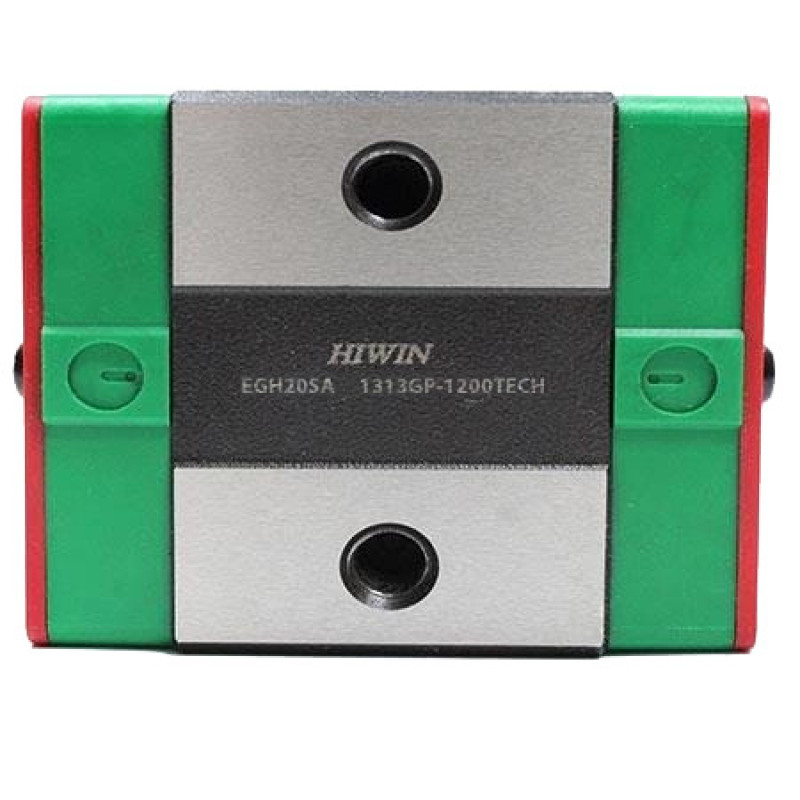

Каретка (блок) EGH20SAZAH

Тип каретки – Квадратний

Розмір - 20

Галузь застосування-

· Обробні центри
· токарні верстати з ЧПУ
· Шліфувальні верстати
· Прецизійні фрезерні верстати
· Високопродуктивні ріжучі машини
· Технологія автоматизації
· Транспортна техніка
· Вимірювальна техніка
· Машини та обладнання, що вимагають високої точності позиціонування

Використовуються з рейковими напрямними типами - EG/QE

Код

Попереднє завантаження

додаток

Приклад застосування

Легке навантаження

0.03C~0.05C

Низькі навантаження та високі вимоги до точності

- Транспортна техніка
- Автоматичні пакувальні машини
- Верстати ЧПУ, промислові верстати
- Зварювальні апарати

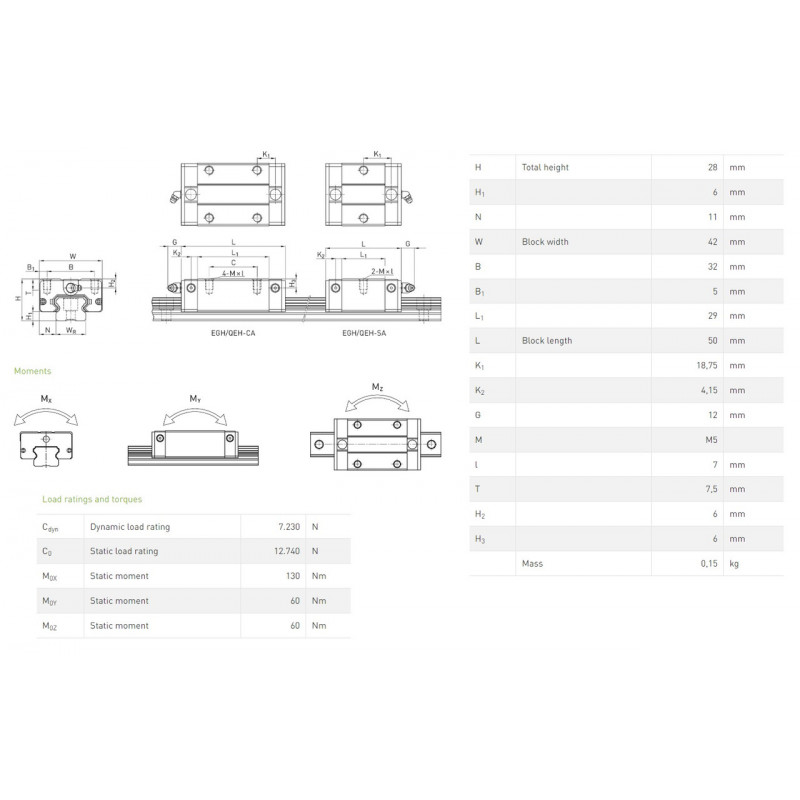

H	H1	N	W	B	B1	L1	L	K1	K2	G	M	l	T	H2	H3
Висота			Ширина				Довжина									Вага
28	6	11	42	35	5	29	50	18.75	4.15	12	M5	7	7.5	6	6	0.15

*параметри вказані в мм
* Вага каретки в кг

Cdyn	Динамічна навантаження	7,230	Н
C0	Статичне навантаження	12,740	Н
M0X	Статичний момент	130	Нм
M0Y	Статичний момент	60	Нм
M0Z	Статичний момент	60	Нм

З кареткою тип EGH20SAZAH можуть використовуватись лінійні напрямні HIWIN серії
EGR20R4000H
EGR20R4000C
EGR20T4000H
EGR20T4000C
EGR20U4000H
EGR20U4000C

Виробник
Країна виробник	Тайвань
Загальні
Висота Каретки (H)	28
Динамічне навантаження (Н)	7230
Довжина каретки (L)	50
Натяг каретки	ZA (середній попередній натяг)
Розмір каретки	20
Серія Каретки	EG
Статичне навантаження (Н)	12740
Тип кріплення каретки	A (верхнє)
Ширина каретки (W)	42
Рейкові Напрямні Hiwin
Тип навантаження	S (середнє навантаження)
Тип каретки	H (Прямокутна)
Клас точності	H
