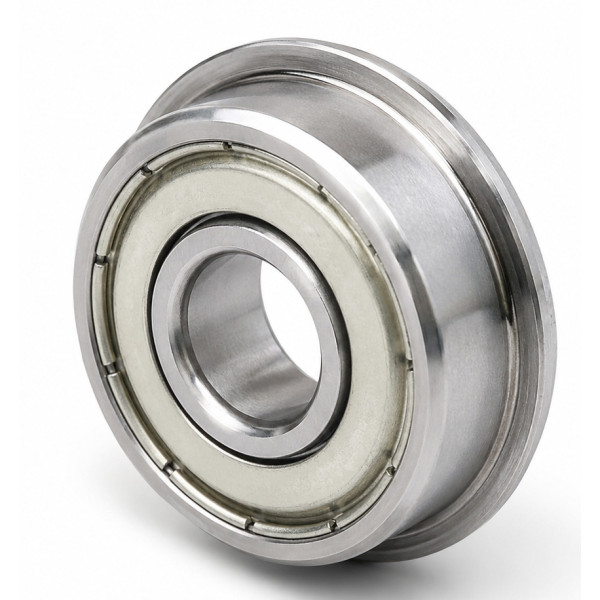

Фланцевий радіальний кульковий підшипник MF105 2Z (MF105 ZZ) 5×10×4 мм

Фланцевий радіальний кульковий підшипник MF105 2Z (MF105 ZZ) 5×10×4 мм

Ціна з ПДВ

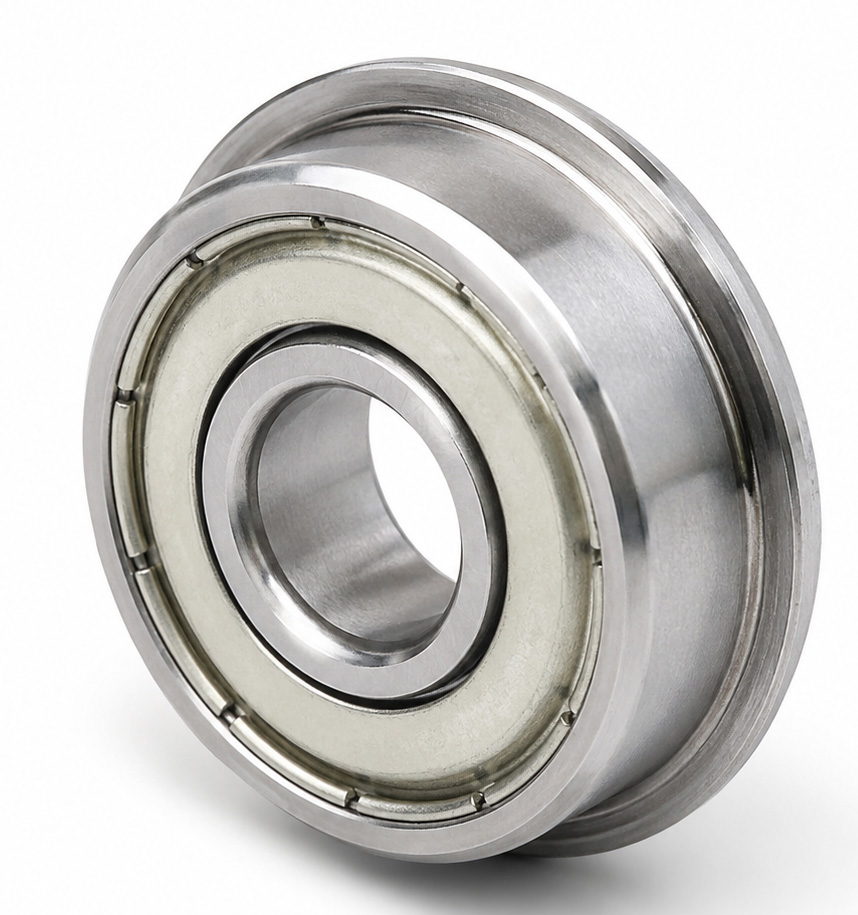

MF105 2Z, також позначається як MF105 ZZ, — мініатюрний однорядний радіальний кульковий підшипник із фланцем на зовнішньому кільці та металевими захисними шайбами з обох боків.

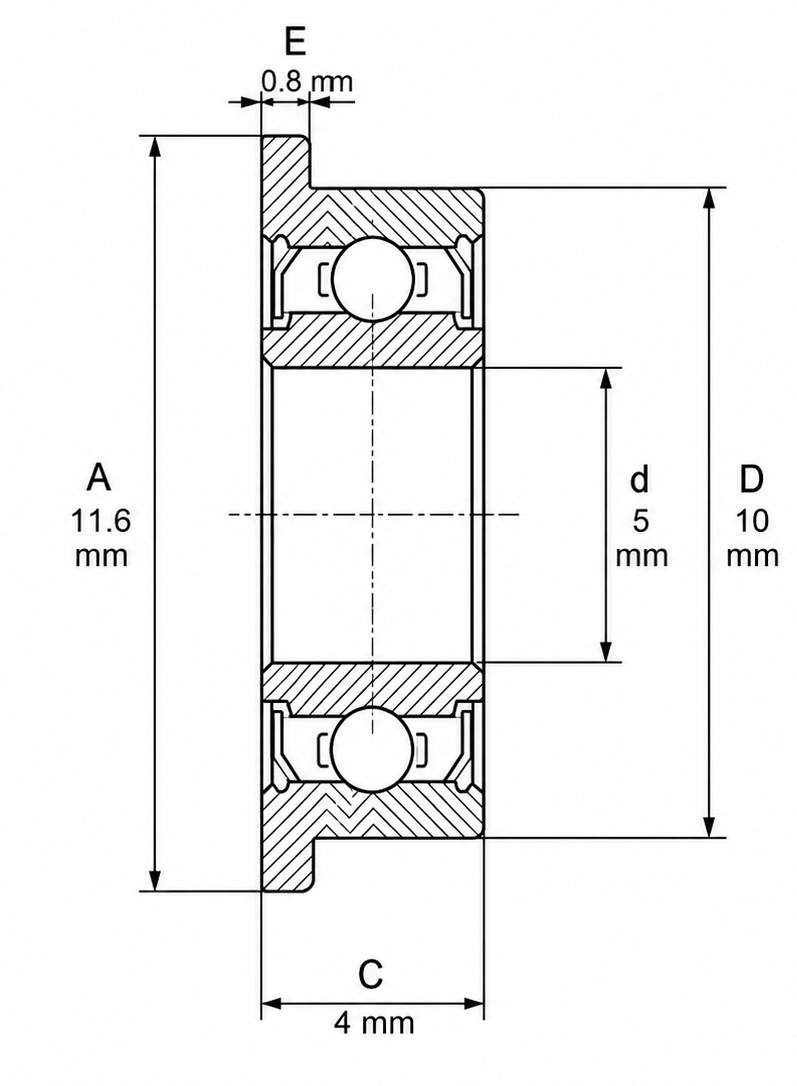

Підшипник має внутрішній діаметр 5 мм, зовнішній діаметр корпусу 10 мм і ширину 4 мм. Компактні розміри дозволяють використовувати MF105 2Z у невеликих механізмах і вузлах, де простір для встановлення підшипника обмежений.

Головна конструктивна особливість моделі MF105 — наявність виступаючого фланця на зовнішньому кільці. Під час монтажу фланець утворює упор відносно поверхні корпусу та допомагає зафіксувати положення підшипника в осьовому напрямку. Завдяки цьому в багатьох конструкціях можна спростити посадочне місце та запобігти надмірному заглибленню або осьовому зміщенню підшипника в отворі.

Металевий захист 2Z / ZZ

Позначення 2Z (ZZ) означає наявність двох металевих захисних шайб — по одній з кожного боку підшипника.

Металеві шайби захищають зону розташування кульок і доріжок кочення від відносно великих забруднень та водночас мають мінімальний контакт з елементами, що обертаються. Завдяки цьому таке виконання характеризується невеликими втратами на тертя та підходить для механізмів, де потрібне легке та швидке обертання.

Важливо відрізняти виконання 2Z / ZZ від 2RS. У версії 2Z використовуються металеві захисні шайби, тоді як позначення 2RS зазвичай застосовується для підшипників із контактними ущільненнями.

Технічні характеристики

Переваги MF105 2Z

• Мініатюрні розміри 5×10×4 мм — дозволяють встановлювати підшипник у компактних механізмах.
• Фланець на зовнішньому кільці — спрощує позиціонування підшипника під час монтажу.
• Двосторонній металевий захист 2Z / ZZ — зменшує потрапляння забруднень усередину підшипника.
• Низький опір обертанню завдяки використанню металевих захисних шайб.
• Сприйняття радіальних навантажень і невеликих осьових навантажень в обох напрямках.
• Підходить для вузлів, де важливі компактність, точне обертання та невеликі втрати на тертя.

Де застосовується MF105 ZZ

Мініатюрний фланцевий підшипник MF105 2Z / MF105 ZZ застосовується в невеликих обертових механізмах, де використовується вал діаметром 5 мм і потрібне компактне встановлення підшипника.

Підшипники цього типу можуть використовуватися в:

• малогабаритних електромеханічних пристроях;
• приводних і передавальних механізмах;
• невеликих електродвигунах;
• вентиляторах та обертових вузлах;
• вимірювальному й електронному обладнанні;
• механізмах автоматизації;
• невеликих роликах і напрямних вузлах;
• моделях, робототехнічних та інших компактних механізмах.

Фланцеве виконання особливо зручне в конструкціях, де необхідно точно визначити осьове положення зовнішнього кільця відносно корпусу.

Розшифрування MF105 2Z

MF — мініатюрний кульковий підшипник із фланцем на зовнішньому кільці.
105 — типорозмір підшипника з посадочним отвором 5 мм.
2Z / ZZ — металеві захисні шайби з обох боків.

Таким чином, MF105 2Z (MF105 ZZ) — це компактний фланцевий радіальний кульковий підшипник розміром 5×10×4 мм, призначений для встановлення на вал діаметром 5 мм і добре придатний для малогабаритних механізмів, де потрібні компактна конструкція, легке обертання та зручна осьова фіксація підшипника.
