Мастильний картридж Hiwin, HG25-E2-KIT-SS, Ціна з ПДВ

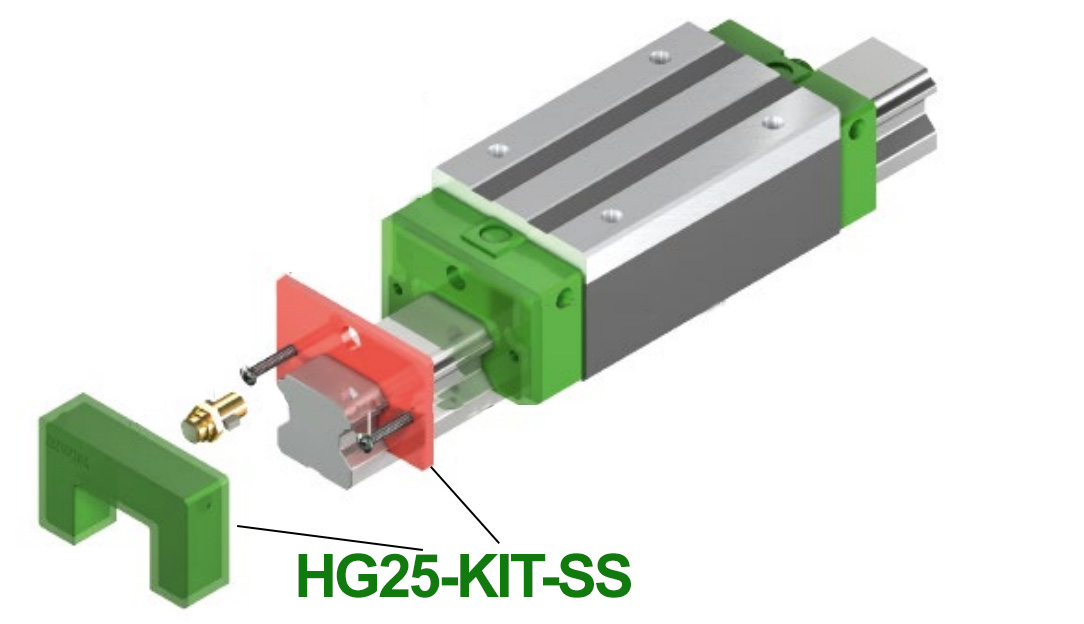

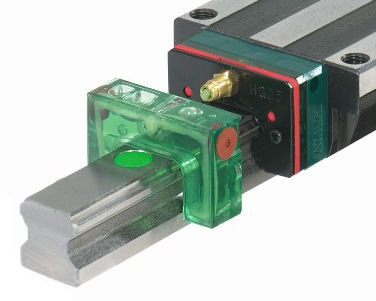

HIWIN HG-25-E2-KIT-SS — оригінальний комплект довготривалого змащення E2 для кулькових кареток профільних лінійних напрямних HIWIN серії HG/QH типорозміру 25.

Система E2 призначена для автоматичної подачі мастильного матеріалу безпосередньо до робочих поверхонь профільної рейки. Вона значно збільшує інтервали між плановими обслуговуваннями, зменшує витрату мастила та допомагає підтримувати стабільне змащення кулькових доріжок під час експлуатації обладнання.

Призначення системи E2

Під час руху каретки мастило з резервуара E2 через з’єднувальний елемент подається до мастильної пластини за рахунок капілярного ефекту. Контактні поверхні пластини передають мастило на профіль рейки, після чого воно розподіляється по робочих доріжках лінійної напрямної.

Завдяки цьому система E2:

• постійно подає невелику дозовану кількість мастила;
• збільшує інтервали між повторним змащуванням;
• зменшує кількість планових сервісних операцій;
• знижує ризик роботи каретки з недостатнім змащенням;
• допомагає зменшити зношування кульок і доріжок кочення;
• підтримує плавність і стабільність лінійного переміщення;
• зменшує загальну витрату мастильного матеріалу.

Сумісність

Комплект HG-25-E2-KIT-SS призначений для кареток HIWIN типорозміру 25 серій HG/QH.

Залежно від конкретного виконання він може застосовуватися з каретками:

• HIWIN HGH25;
• HIWIN HGW25;

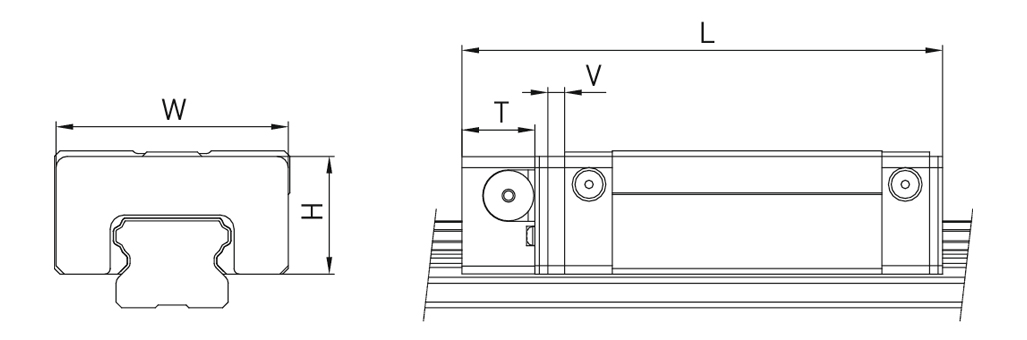

Технічні характеристики

Наведені розміри, об’єм мастила та значення пробігу опубліковані HIWIN для моделі HG-25-E2-KIT-SS. Фактичний інтервал обслуговування залежить від навантаження, швидкості, довжини ходу, температури, забруднення та режиму роботи обладнання.

Що означає позначення HG-25-E2-KIT-SS

Важливе уточнення щодо SS

Позначення SS не означає подвійне ущільнення.

У цьому виконанні SS — стандартна система ущільнення, розрахована на чисті або малозабруднені умови експлуатації. Комплект довготривалого змащення E2 у виконанні SS для кареток HIWIN серії HG25. Додаткові торцеві ущільнення та скребки до комплекту не входять.

Принцип роботи E2

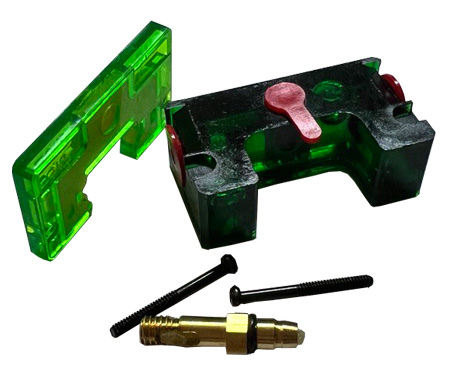

Система складається з резервуара з мастильним матеріалом, з’єднувального елемента та мастильної пластини.

Під час роботи:

1. мастило з резервуара надходить до мастильної пластини;
2. подача відбувається за рахунок капілярного ефекту;
3. пластина контактує з поверхнею профільної рейки;
4. мастило наноситься на робочі поверхні рейки;
5. під час руху каретки воно розподіляється по доріжках кочення.

Система подає мастило поступово, а не великою кількістю за один раз. Це дозволяє скоротити втрати мастильного матеріалу та підтримувати стабільне змащення протягом тривалого періоду.

Одностороннє та двостороннє встановлення

Двостороння система має більший загальний запас мастила та забезпечує подачу з обох торців каретки. Офіційно HIWIN наводить значення 10 000 км для одностороннього та 20 000 км для двостороннього встановлення.

Ці значення не слід сприймати як гарантований ресурс у будь-яких умовах. У запиленому середовищі, за коротких повторюваних ходів, високої швидкості або підвищеної температури інтервал може бути меншим.

Умови застосування

Виконання HG-25-E2-KIT-SS найкраще підходить для обладнання, яке працює в чистих або відносно чистих виробничих умовах.

Приклади застосування

HG-25-E2-KIT-SS може використовуватися в таких видах обладнання:

• автоматизовані виробничі лінії;
• промислові маніпулятори;
• системи Pick-and-Place;
• координатні столи;
• вимірювальне обладнання;
• випробувальні стенди;
• пакувальні машини;
• транспортні та завантажувальні механізми;
• обробні центри із закритою робочою зоною;
• верстати з ЧПК;
• складальні та позиційні системи;
• обладнання з обмеженим доступом для регулярного обслуговування.

Особливо корисна система E2 у конструкціях, де ручне повторне змащення каретки ускладнене або призводить до тривалих зупинок обладнання.

Основні переваги

• оригінальна продукція HIWIN;
• тривала автоматична подача мастильного матеріалу;
• об’єм резервуара 5,1 см³;
• пробіг до 10 000 км при односторонньому встановленні;
• пробіг до 20 000 км при двосторонньому встановленні;
• збільшення інтервалів між технічним обслуговуванням;
• зменшення простоїв обладнання;
• економна витрата мастильного матеріалу;
• стабільне змащення профільної рейки;
• компактне встановлення без суттєвого збільшення габаритів вузла;
• можливість заміни або поповнення мастильного резервуара;
• сумісність із каретками HIWIN HG/QH типорозміру 25.

Важливо перед встановленням

Перед замовленням необхідно перевірити:

• повне маркування каретки;
• серію та типорозмір напрямної;
• виконання торцевих ущільнень;
• доступний простір для встановлення E2;
• сторону встановлення модуля;
• необхідність одного або двох модулів;
• умови забруднення робочої зони;
• сумісність мастильного матеріалу з уже використаним мастилом.

Змішування несумісних мастильних матеріалів може погіршити якість змащення. Під час першого встановлення також необхідно переконатися, що сама каретка та її кулькові доріжки мають достатню початкову кількість мастила.
