Напрямна Китай, HGR30R точність H, виробник K.D, 5 метрів
9662 грн
- Виробник: K.D
- Модель: HGR30R_HK_131
- Наявність:В наявності

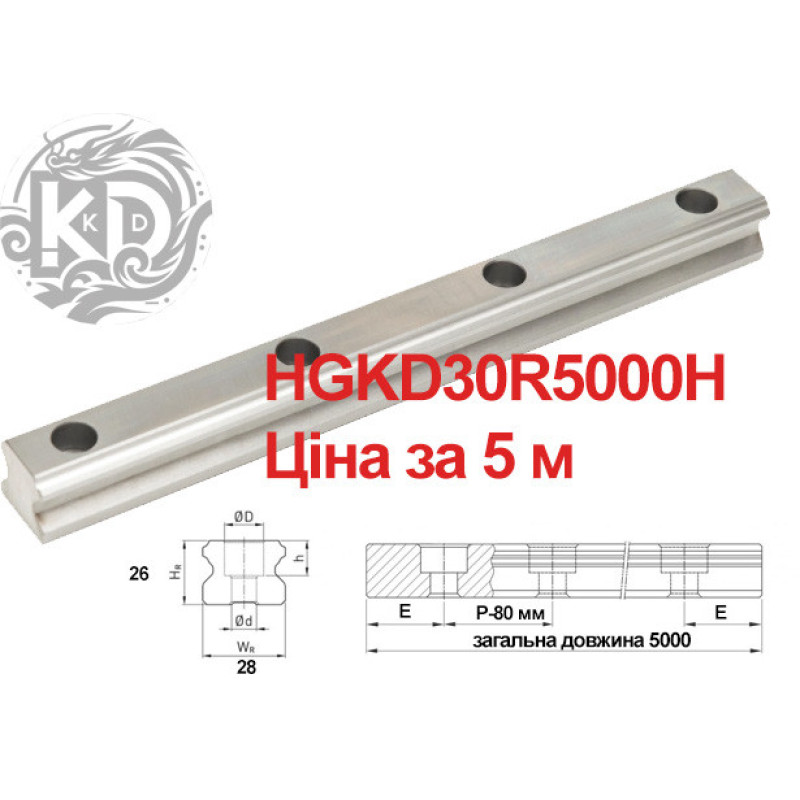

Лінійна рейкова направляюча HGR30R (HGRKD30R5000H), клас точності H
Ціна вказана за 5 метрів без ПДВ.
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Порізка направляючих під ваш розмір — безкоштовно, з допуском ±1 мм.
Лінійна рейкова направляюча HGR30R (HGRKD30R5000H) — це високоточний елемент системи лінійного переміщення, призначений для плавного, стабільного та безлюфтового руху в обладнанні з числовим програмним керуванням (ЧПК).
Направляюча виготовлена з високоміцної легованої сталі, проходить термообробку та шліфування, що забезпечує високу точність, довговічність і низький рівень тертя навіть при тривалих навантаженнях.
Модель HGR30R належить до серії прецизійних напрямних K.D, оптимальних для застосування у фрезерних, лазерних, токарних, координатно-розточувальних, гравірувальних верстатах, а також у роботизованих і автоматизованих виробничих системах.

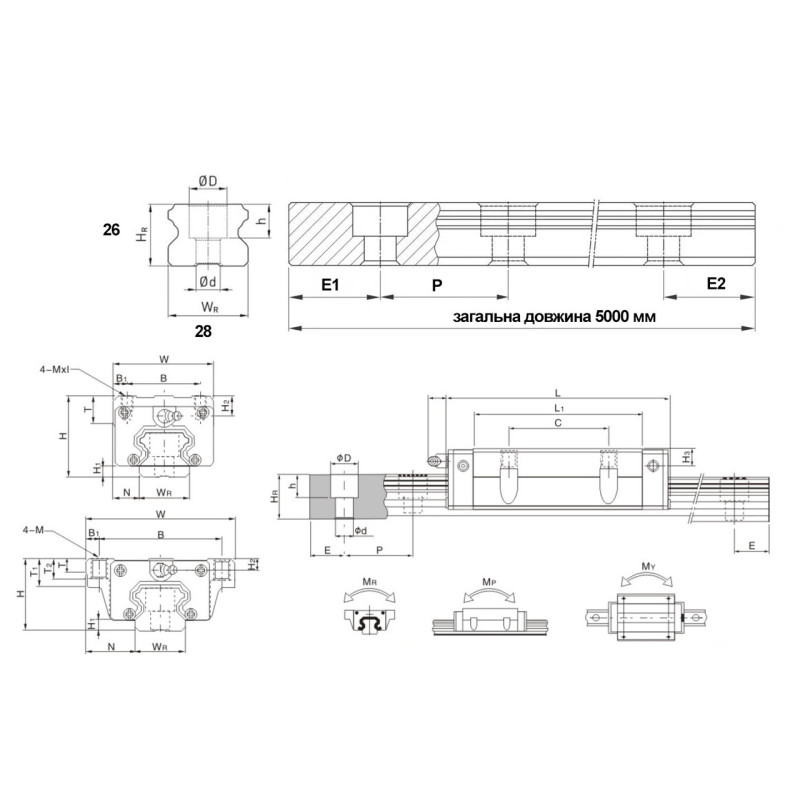

Технічні характеристики
|
Позначення |
Параметр |
Значення |
Одиниці |
|
W |
Ширина рейки |
28 |
мм |
|
H |
Висота рейки |
26 |
мм |
|
D |
Глибина (ширина опорної полиці) |
14 |
мм |
|
h |
Висота від основи до центру отвору |
12 |
мм |
|
d |
Діаметр монтажного отвору |
9 |
мм |
|
P |
Крок між отворами |
80 |
мм |
Інформація для замовлення
|
Параметр |
Значення |
|
Модель |
HGR30R (HGRKD30R1000H) |
|
Виробник |
K.D (Китай) |
|
Довжина стандартна |
5000 мм |
|
Максимальна довжина |
6000 мм |
|
Порізка під розмір |
Так, безкоштовно |
|
Клас точності |
H |
|
Матеріал |
Легована сталь |
|
Сумісні каретки |
HGW30 (фланцеві), HGH30 (блочні) |
|
Гарантія |
12 місяців від ТОВ «ГП-ТЕХ» |
Особливості конструкції
- Висока жорсткість і стабільність при навантаженнях.
- Точність позиціювання до ±0,05 мм.
- Мінімальне тертя завдяки якісному шліфуванню поверхонь.
- Сумісна з каретками фланцевого типу HGW30 та блочного типу HGH30.
- Можливість безкоштовної порізки рейки з точністю ±1 мм під індивідуальні розміри.
- Висока зносостійкість і стабільна геометрія по всій довжині.
Переваги серії HGRKD30R
|
Перевага |
Пояснення |
|
Висока несуча здатність |
Забезпечує стабільність при динамічних і статичних навантаженнях |
|
Точність класу H |
Ідеальна для верстатів з ЧПК середнього та високого класу |
|
Простий монтаж |
Монтаж без складного юстування або додаткових шаблонів |
|
Оптимальна вага |
Зменшує інерційні навантаження в системах високої швидкодії |
|
Просте обслуговування |
Працює довго без складного догляду або регулювань |
|
Економічне рішення |
Висока якість при доступній ціні |
Застосування
- Верстати з ЧПК: фрезерні, гравірувальні, свердлильні, токарні
- Лазерні та плазморізальні установки
- Промислові 3D-принтери
- Роботизовані маніпулятори
- Позиціонуючі столи, вимірювальні системи
- Пакувальні та автоматизовані лінії
Переваги співпраці з ТОВ «ГП-ТЕХ»
- Офіційний представник бренду K.D в Україні
- Безкоштовна порізка під ваш розмір з точністю ±1 мм
- Консультації інженерів з підбору рейок і кареток
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Клас точності напрямної | H |
| Розмір напрямної | 30 |
| Серія напрямної | HGR |
| Тип комплектуючого | Направляюча верстата |
| Тип кріплення напрямної | R (Креплення зверху) |
