Напрямний лінійний вал на опорі SBR25, 1450 мм
1982 грн
- Виробник: K.D
- Модель: SBR25_25
- Наявність:В наявності

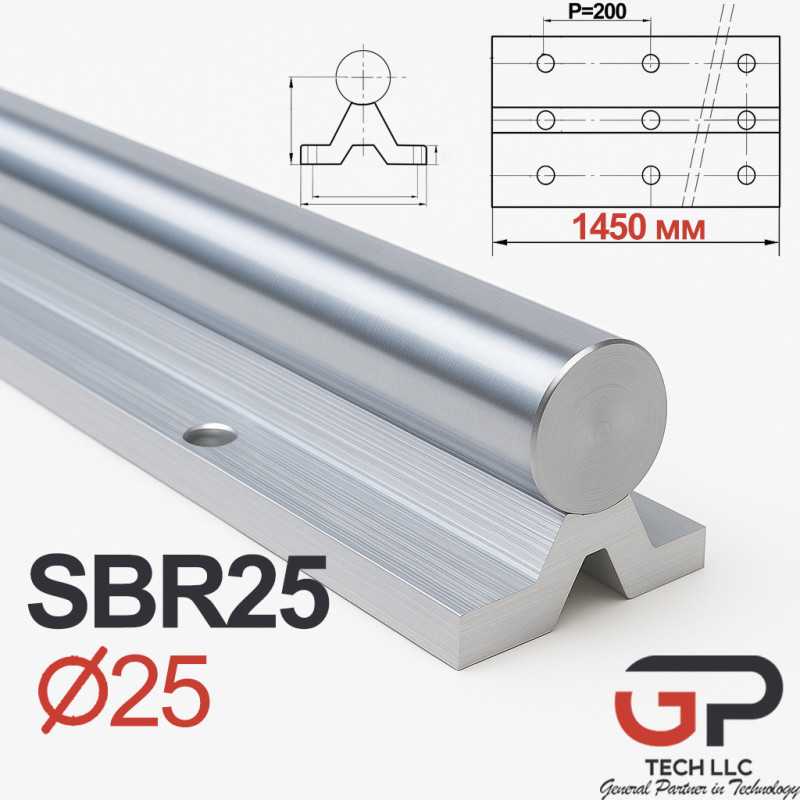

Прецизійний вал на опорній рейці SBR25, довжина 1450 мм
Ціна вказана з ПДВ за 1450 мм
Оплата без ПДВ також можлива — для отримання рахунку з ПДВ зверніться до відділу продажів.
Циліндричний напрямний вал SBR25 з алюмінієвою опорою — це готове рішення для побудови лінійних переміщень у верстатах з ЧПК, фрезерних, лазерних, 3D-принтерах та іншому автоматизованому обладнанні. Напрямна складається зі шліфованого сталевого вала діаметром 25 мм, встановленого на жорстку алюмінієву опорну рейку, з рівномірно розташованими монтажними отворами по всій довжині.
Вал виготовлений із високоякісної інструментальної сталі GCr15 (аналог — 100Cr6), індукційно загартований до твердості 57–62 HRC, що забезпечує зносостійкість і точність переміщення навіть при тривалому використанні.
Технічні характеристики:
|
Параметр |
Значення |
|
Тип |
Напрямна з валом на опорі |
|
Модель |
SBR25 |
|
Діаметр вала (D) |
25 мм |
|
Довжина напрямної |
1450 мм |
|
Матеріал вала |
Сталь GCr15, ТВЧ загартування |
|
Твердість поверхні |
57–62 HRC |
|
Матеріал опори |
Алюмінієвий профіль |
|
Тип загартування |
Індукційне, глибина до 2,4 мм |
|
Поверхня вала |
Шліфована, клас точності h6 |
|
Країна виробник |
Китай |
|
Бренд / Виробник |
K.D |

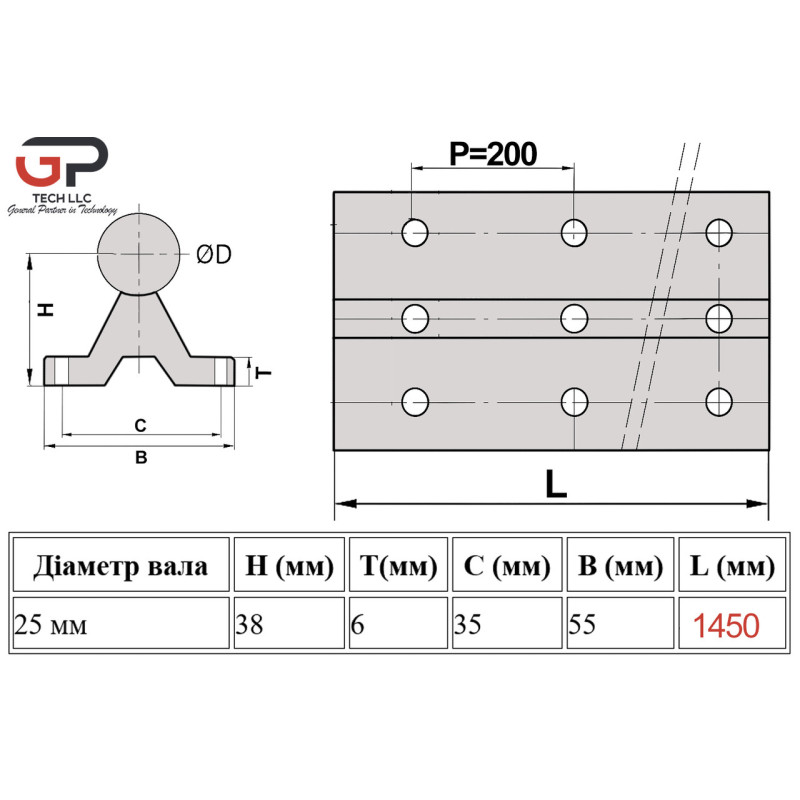

Геометричні розміри SBR25:
|
Діаметр валу |
H (мм) |
T(мм) |
C (мм) |
B (мм) |
L (мм) |
|
25 мм |
38 |
6 |
35 |
55 |
1450 |
Застосування:
- Верстати з ЧПК (фрезерні, плазмові, лазерні)
- 3D-принтери
- Гравірувальні машини
- Робототехніка
- Вимірювальне обладнання
- Автоматичні лінії переміщення
Сумісність з підшипниками:
Для направляючих SBR25 використовуються каретки:
• SBR25UU – стандартна каретка
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR25UU |
27 |
30 |
60 |
65 |
47 |
11,5 |
50° |
40 |
40 |
M6 |
12 |
11 |
|
Тип |
Підшипник |
Динамічне навантаження (N) |
Статичне навантаження (N) |
|
SBR25UU |
LM25UU-OP |
980 |
1570 |
• SBR25LUU – подовжена версія для підвищеної жорсткості
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR25LUU |
27 |
30 |
60 |
130 |
47 |
11.5 |
50° |
40 |
100 |
M6 |
12 |
14 |
|
Тип |
Підшипник |
Динамічне навантаження (N) |
Статичне навантаження (N) |
|
SBR25LUU |
LM25UU-OP |
1960 |
3140 |
Габаритні розміри SBR25JDB
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR25JDB |
27 |
30 |
60 |
65 |
47 |
11.5 |
50° |
40 |
40 |
M6 |
12 |
11 |
|
Тип |
Тип підшипника |
Динамічне навантаження (Ньютонах) |
Статичне навантаження (Ньютонах) |
|
SBR25JDB |
LM25JDB-OP |
1078 |
1727 |
Ці параметри підходять для розрахунку навантажень у ЧПК-станках, плоттерах, гравірувальних машинах та автоматичних лініях.
Розшифровка коду SBR25JDB
- SBR — підшипник в алюмінієвому корпусі на опорі
- 25 — діаметр направляючої: 25 мм
- JDB — втулка ковзання з графітової бронзи з самозмащувальними властивостями
Примітка:
Каретки встановлюються зверху, охоплюють вал і пересуваються по ньому з мінімальним тертям завдяки вбудованим кульковим підшипникам.
Переваги SBR25 у порівнянні зі звичайними циліндричними валами:
|
Перевага |
Опис |
|
Підсилена опора |
Алюмінієва база підвищує жорсткість конструкції |
|
Вища точність |
Шліфована поверхня, клас точності h6 |
|
Навантаження та ресурс |
Витримує високі радіальні та осьові навантаження |
|
Готовність до монтажу |
Рівномірно розміщені монтажні отвори |
|
Безкоштовне різання |
Нарізаємо за потрібною довжиною при покупці |
Послуга безкоштовного різання:
Заводська довжина опорної напрямної — 4000 мм.
ТОВ "ГП-ТЕХ" пропонує безкоштовне різання напрямних SBR під вашу довжину при покупці. Ми виконуємо порізку з точністю до 1 мм і комплектуємо відповідно до вашого запиту.
Чому варто замовити SBR25 в ТОВ "ГП-ТЕХ":
- Прямий постачальник компонентів для ЧПК та автоматизації
- Постійна наявність на складі у Києві
- Професійна технічна консультація
- Працюємо з фізичними та юридичними особами по всій Україні
- Офіційне оформлення, рахунки, документи
Замовляйте опору SBR25 прямо зараз
Прецизійні напрямні SBR25 довжиною 1450 мм — це надійне рішення для будь-яких проектів, де важлива точність, стабільність та плавність руху. Ми допоможемо з підбором, наріжемо та доставимо максимально швидко.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Діаметр валу | 25 |
| Довжина циліндричного валу | 1450 мм |
| Тип комплектуючого | Направляюча верстата |
