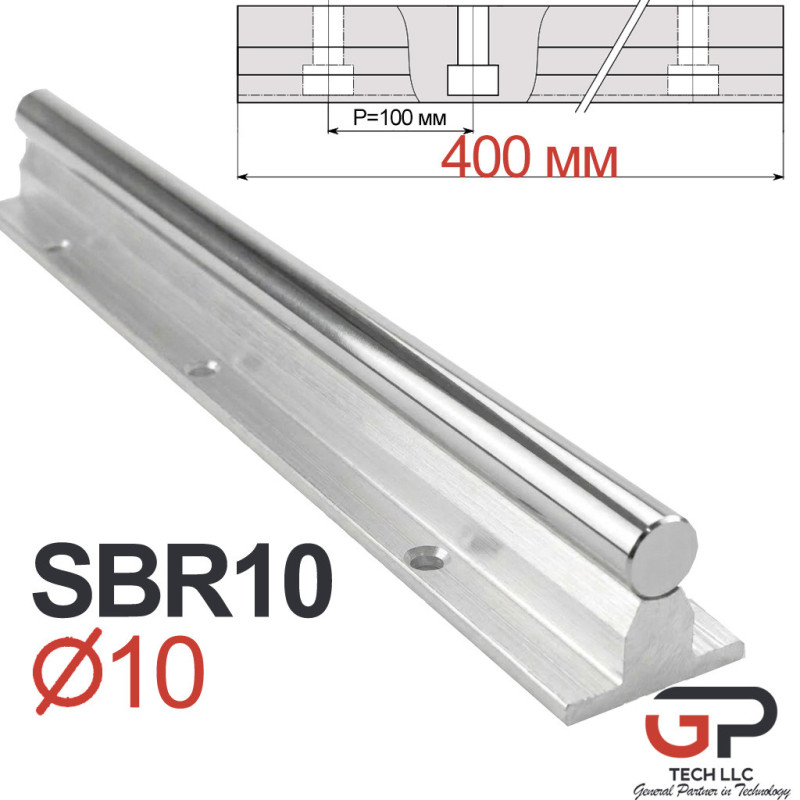

Напрямний лінійний вал на опорі SBR10, 400 мм

Прецизійний вал на опорній рейці SBR10, довжина 400 мм, з суцільною монолітною платформою спеціального профілю

Ціна вказана з ПДВ за 400 мм
Оплата без ПДВ також можлива — для отримання рахунку з ПДВ зверніться до відділу продажів.

Ми ставимо суцільну монолітну алюмінієву платформу спеціального профілю.

Порівняно зі звичайним Л-подібним профілем це реально інший рівень. Ось чому:

• Жорсткість на 1000 мм — платформа працює як цільна балка, прогину майже немає навіть під навантаженням.
• Без вібрацій — вал сидить жорстко по всій довжині, нічого не бовтається.
• Навантаження в рази вище — спокійно тримає те, що Л-подібний вже починає гнути.
• Служить роками — не просідає з часом. А Л-подібний через пару місяців вже втрачає точність і починає «гуляти».

якщо потрібна стабільність і точність — беріть саме зі суцільною платформою. Різниця відчувається одразу.

Циліндричний напрямний вал SBR10 з алюмінієвою опорою — це готове рішення для побудови лінійних переміщень у верстатах з ЧПК, фрезерних, лазерних, 3D-принтерах та іншому автоматизованому обладнанні. Напрямна складається зі шліфованого сталевого вала діаметром 10 мм, встановленого на жорстку алюмінієву опорну рейку, з рівномірно розташованими монтажними отворами по всій довжині.

Вал виготовлений із високоякісної інструментальної сталі GCr15 (аналог — 100Cr6), індукційно загартований до твердості 57–62 HRC, що забезпечує зносостійкість і точність переміщення навіть при тривалому використанні.

Технічні характеристики:

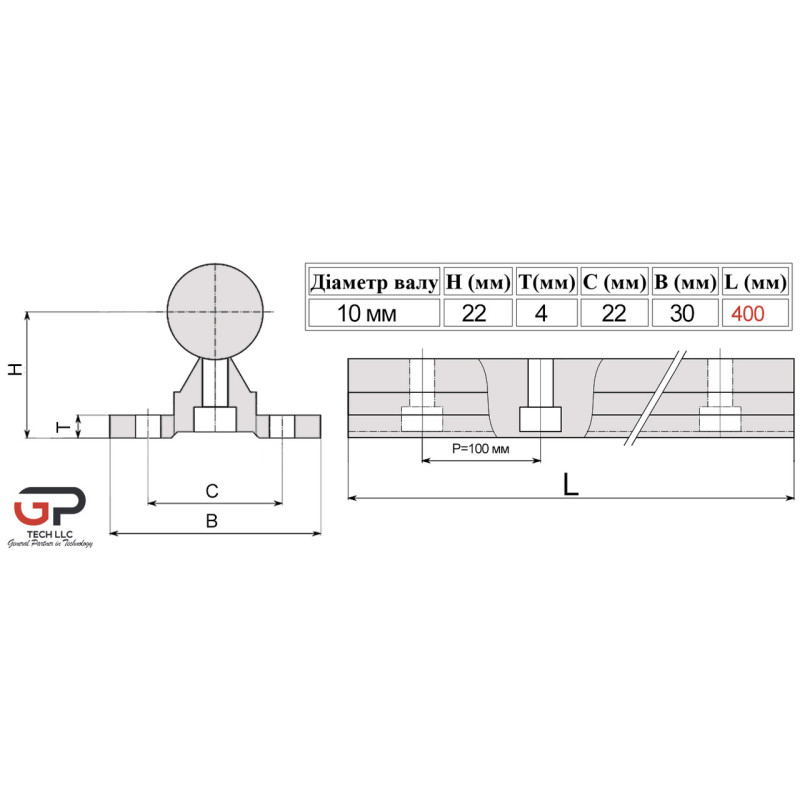

Геометричні розміри SBR10:

Застосування:

• Верстати з ЧПК (фрезерні, плазмові, лазерні)
• 3D-принтери
• Гравірувальні машини
• Робототехніка
• Вимірювальне обладнання
• Автоматичні лінії переміщення

Сумісність з підшипниками:

Для направляючих SBR10 використовуються каретки:

• SBR10UU – стандартна каретка

• SBR10JDB– з графітовою втулкою з високоміцної латуні CuZn25Al6Fe3Mn3 , самозмащувальний

Примітка:
Каретки встановлюються зверху, охоплюють вал і пересуваються по ньому з мінімальним тертям завдяки вбудованим кульковим підшипникам.

Переваги SBR10 у порівнянні зі звичайними циліндричними валами:

Послуга безкоштовного різання:

Заводська довжина опорної напрямної — 3000 мм.
ТОВ "ГП-ТЕХ" пропонує безкоштовне різання напрямних SBR під вашу довжину при покупці. Ми виконуємо порізку з точністю до 1 мм і комплектуємо відповідно до вашого запиту.

Чому варто замовити SBR10 в ТОВ "ГП-ТЕХ":

• Прямий постачальник компонентів для ЧПК та автоматизації
• Постійна наявність на складі у Києві
• Професійна технічна консультація
• Працюємо з фізичними та юридичними особами по всій Україні
• Офіційне оформлення, рахунки, документи

Замовляйте опору SBR10 прямо зараз

Прецизійні напрямні SBR10 довжиною 400 мм — це надійне рішення для будь-яких проектів, де важлива точність, стабільність та плавність руху. Ми допоможемо з підбором, наріжемо та доставимо максимально швидко.
