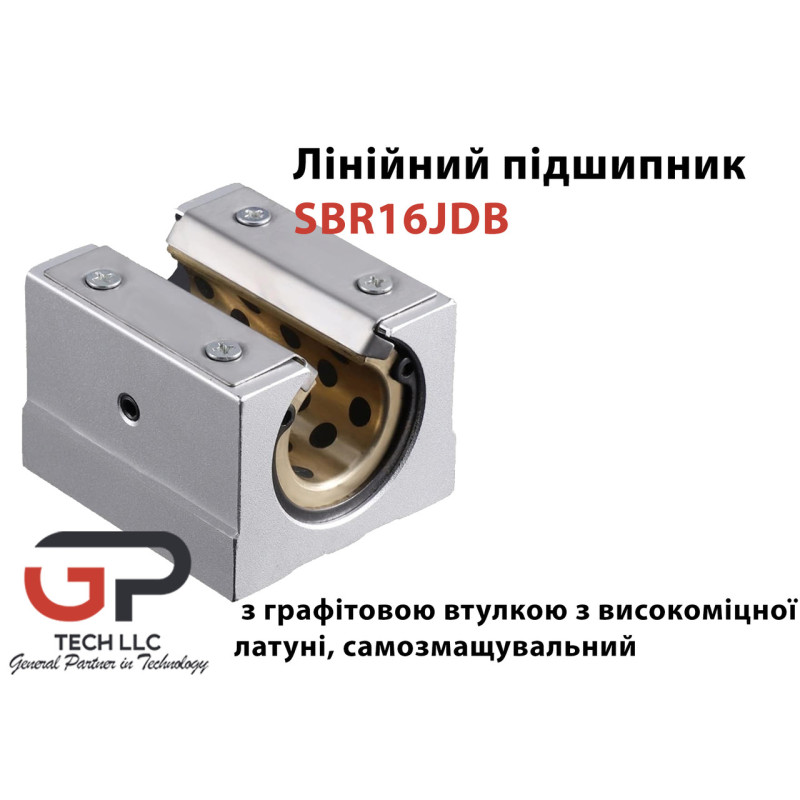

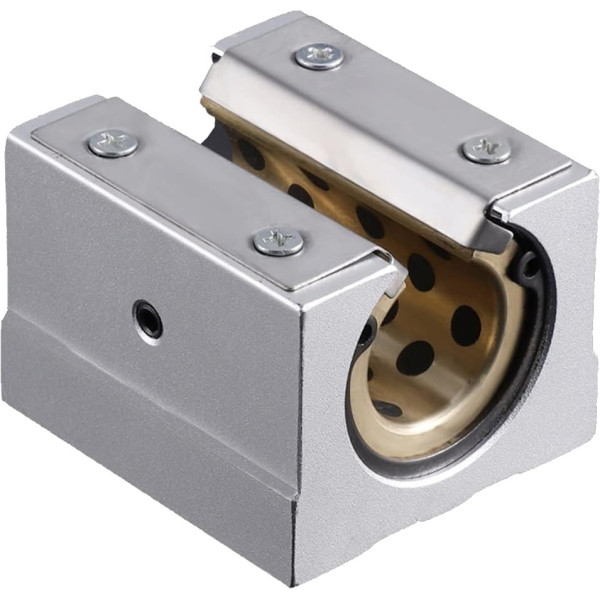

Лінійний підшипник. SBR16JDB з графітовою втулкою з високоміцної латуні, самозмащувальний
591 грн
- Виробник: K.D
- Модель: SBR16JDB
- Наявність:В наявності
Лінійний підшипник SBR16JDB з графітовою втулкою з високоміцної латуні CuZn25Al6Fe3Mn3 , самозмащувальний
Лінійний підшипник в алюмінієвому корпусі відкритого типу серії з графітовою втулкою з високоміцної латуні — промислове рішення для жорсткої експлуатації, модель SBR16JDB. Ціна вказана без ПДВ.
Оплата з ПДВ так само можлива, для отримання рахунку з ПДВ, зв'яжіться з відділом продажів.

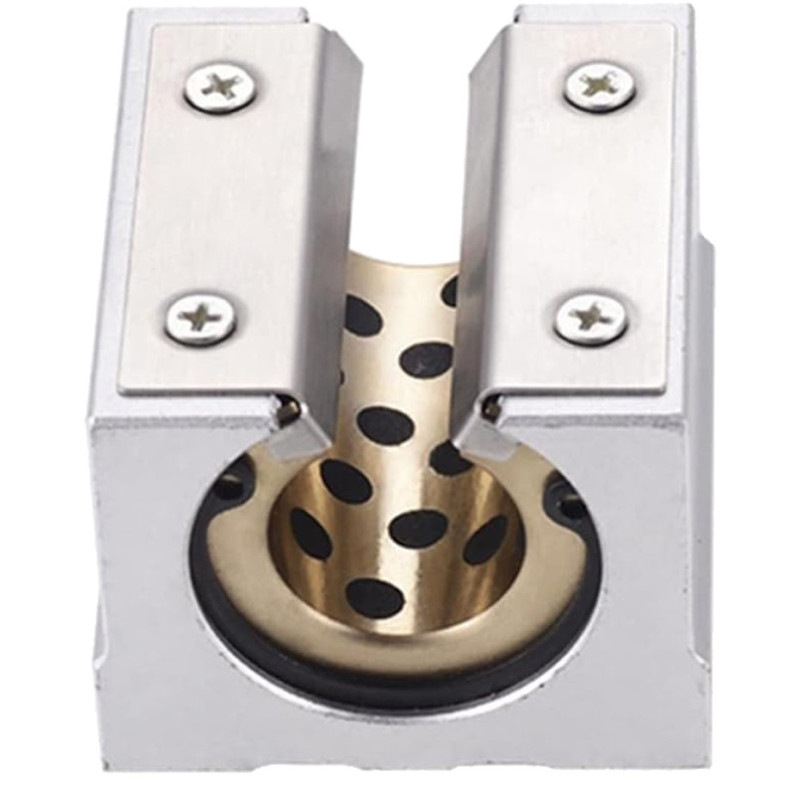

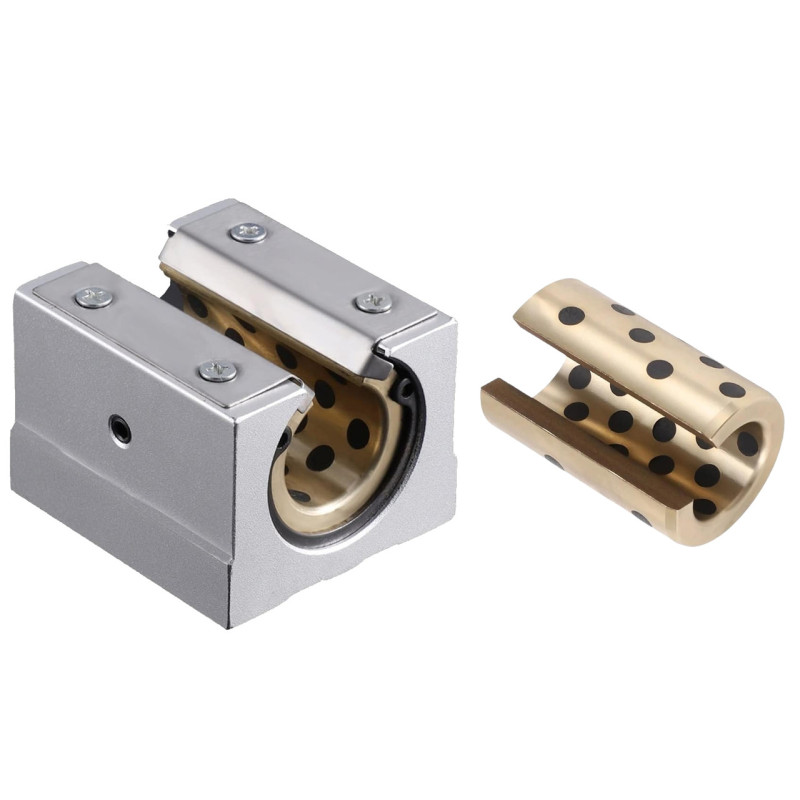

SBR16JDB оснащений втулкою з графітової з латуні CuZn25Al6Fe3Mn3 — міцного, самозмащувального матеріалу з високою зносостійкістю, стійкістю до хімічних речовин та температурних перевантажень. Це робить його ідеальним рішенням для умов, де неможливе регулярне обслуговування або змащування.

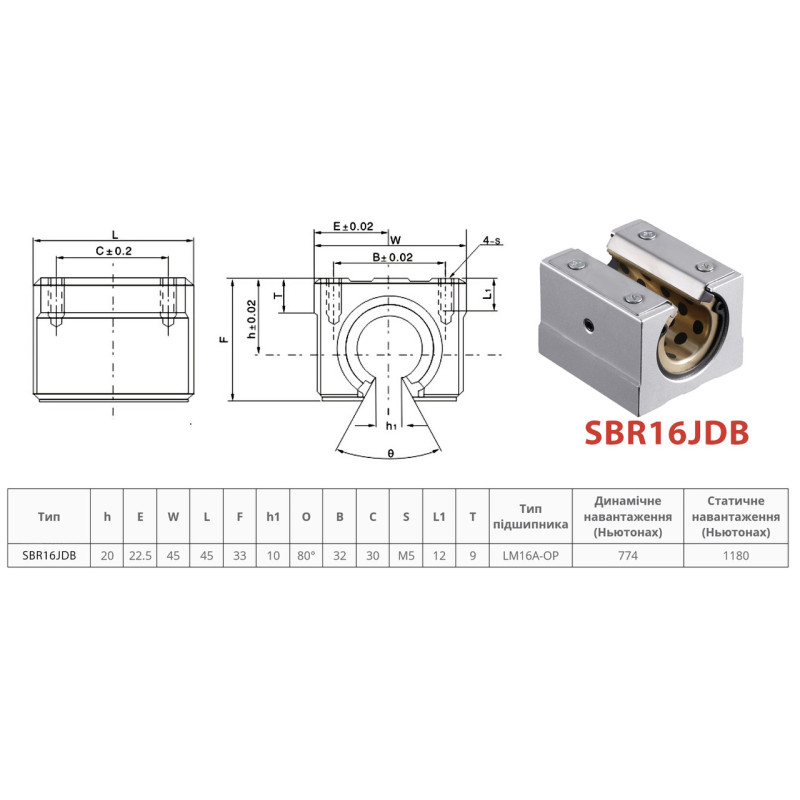

Габаритні розміри SBR16JDB
|
Параметр |
Позначення |
Значення (мм) |
|
Висота корпусу |
h |
20 |
|
Відстань між отворами по довжині |
E |
22,5 |
|
Ширина корпусу |
W |
45 |
|
Загальна довжина |
L |
45 |
|
Відстань між отворами по ширині |
F |
33 |
|
Висота від основи до центру вала |
h1 |
10 |
|
Кут контакту втулки |
О |
80° |
|
Відстань між боковими кріпленнями |
B |
32 |
|
Діаметр внутрішнього отвору |
C |
30 |
|
Різьба кріпильних отворів |
S |
M5 |
|
Відстань між гвинтами вздовж вала |
L1 |
12 |
|
Товщина кріпильної площадки |
T |
9 |
Навантажувальні характеристики (LM16UU-OP з високоміцної латуні)
|
Модель |
Тип втулки |
Динамічне навантаження (Н) |
Статичне навантаження (Н) |
|
SBR16JDB |
LM16UU-OP |
774 Н (≈ 78,93 кгс) |
1180 Н (≈ 120,33 кгс) |
Ці параметри підходять для розрахунку навантажень у ЧПК-станках, плоттерах, гравірувальних машинах та автоматичних лініях.
Розшифровка коду SBR16JDB
- SBR — підшипник в алюмінієвому корпусі на опорі
- 16 — діаметр направляючої: 16 мм
- JDB — втулка ковзання з графітової бронзи з самозмащувальними властивостями
Що важливо знати про навантаження
Динамічне навантаження: 774 Н — максимальне навантаження при русі. Статичне навантаження: 1180 Н — максимальне навантаження у стані спокою.
Матеріал та фізико-механічні властивості втулки
- Матеріал основи: CuZn25A16Fc3Mn3 (високоміцна латунь)
- Макс. динамічне навантаження: 120 Н/мм²
- Твердість основи: HB245–275
- Коефіцієнт тертя μ: 0.04–0.16
- Макс. температура експлуатації: 300°C
- Макс. швидкість ковзання:
- 0.4 м/с (на суху)
- 5 м/с (з мастилом)
Ключові переваги
- Самозмащення: Вбудований графіт забезпечує постійне змащення без зовнішнього мастила
- Висока вантажопідйомність: Підходить для важких навантажень
- Термостійкість та хімічна стійкість: Працює в екстремальних умовах
- Універсальність виконання: Втулки, фланцеві, упорні варіанти
- Мінімум обслуговування: Зменшення простою та витрат на технічне обслуговування
Галузі застосування:
- Металургія, сталеплавильне виробництво
- Гірничодобувна промисловість
- Машинобудування, включаючи литтєві та прокатні лінії
- Автомобілебудування та штампування
- Хімічне, харчове, текстильне обладнання
SBR16JDB — це ідеальний вибір для тих, хто шукає надійний і довговічний підшипник ковзання, що працює в умовах пилу, високих температур та без регулярного змащування. Може використовуватись як альтернатива підшипникам кочення та класичним втулкам з бронзи чи олова.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Внутрішній діаметр | 16 |
| Тип корпусу підшипника | Відкритого типу |
