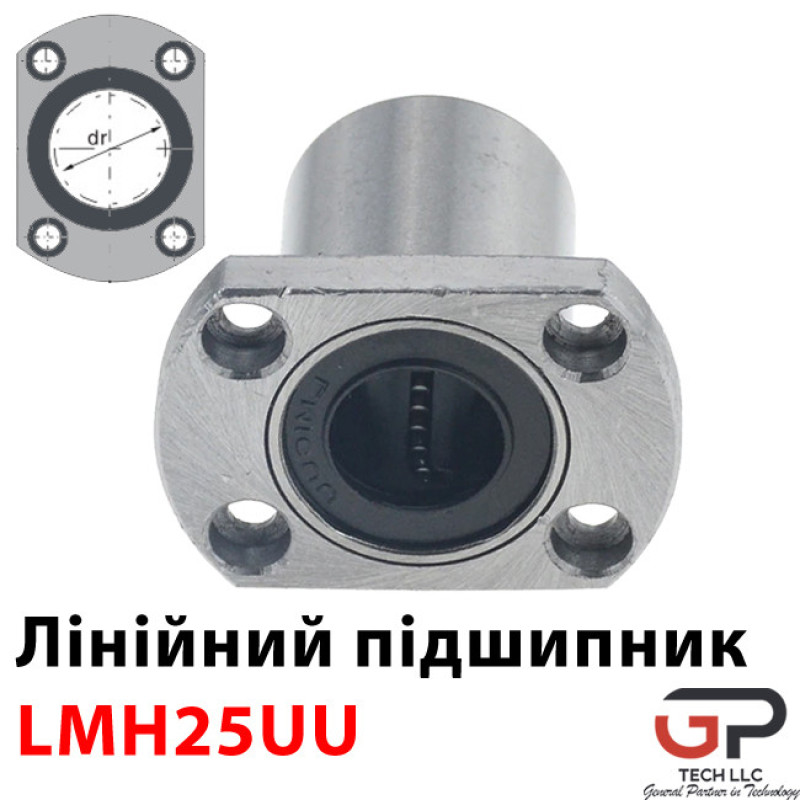

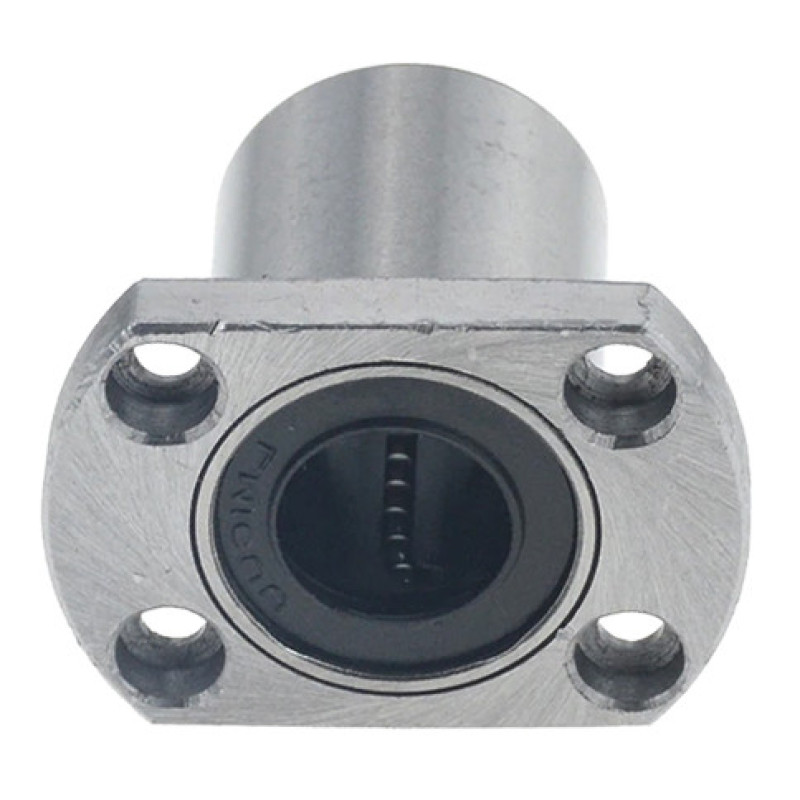

Лінійні підшипники серії LMH25UU, Ціна без ПДВ
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Лінійні підшипники серії LMH25UU відносяться до категорії лінійних направляючих підшипників, які забезпечують плавне і точне переміщення вздовж лінійного шляху. Ці підшипники часто використовуються в різних видах обладнання, включаючи верстати, 3D-принтери, ЧПУ-верстати та автоматизовані системи.
Про компанію
Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачанні деталей для верстатів та їх ремонту. Ми є надійними постачальниками всіх видів комплектуючих для різного обладнання. Наша компанія пропонує широкий асортимент продукції, високу якість та оперативну доставку.
Основні характеристики підшипників LMH25UU:
- Внутрішній діаметр підшипника: 25 мм, для валів діаметром 25 мм
- Зовнішній діаметр підшипника: 40 мм
- Довжина підшипника: 59 мм
- Тип кріплення: фланцевий
- Матеріал: сталь
- Тип підшипника: лінійний кульковий підшипник
- Закрита конструкція: наявність ущільнень, які запобігають потраплянню пилу та бруду всередину підшипника.

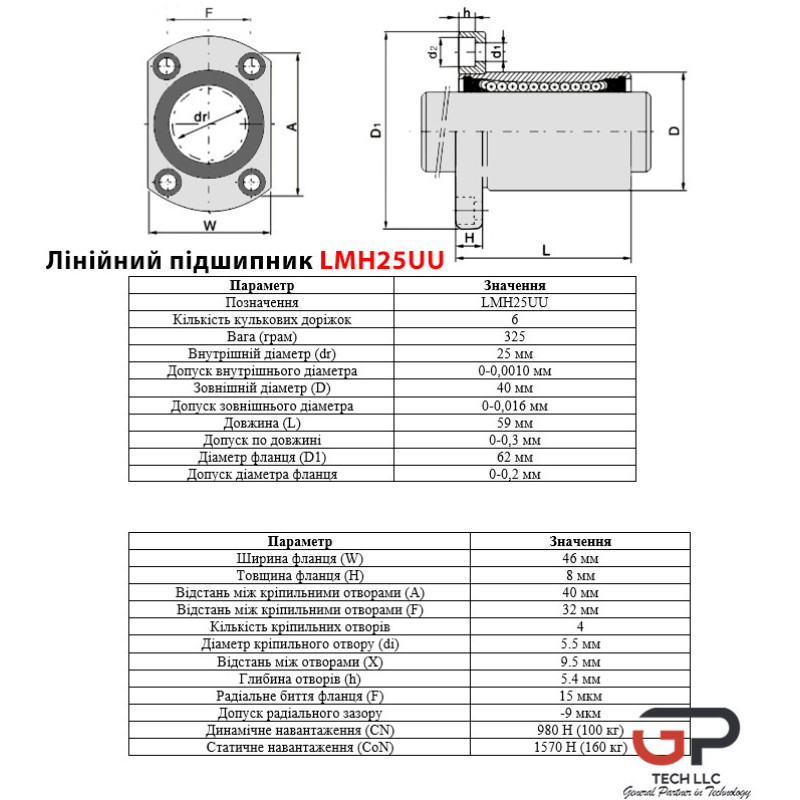

Таблиця параметрів LMH25UU:
|
Параметр |
Значення |
|
Позначення |
LMH25UU |
|
Кількість кулькових доріжок |
6 |
|
Вага (грам) |
325 |
|
Внутрішній діаметр (dr) |
25 мм |
|
Допуск внутрішнього діаметра |
0-0,010 мм |
|
Зовнішній діаметр (D) |
40 мм |
|
Допуск зовнішнього діаметра |
0-0,016 мм |
|
Довжина (L) |
59 мм |
|
Допуск по довжині |
0-0,3 мм |
|
Діаметр фланця (D1) |
62 мм |
|
Допуск діаметра фланця |
0-0,2 мм |
|
Параметр |
Значення |
|
Ширина фланця (W) |
46 мм |
|
Товщина фланця (Н) |
8 мм |
|
Відстань між кріпильними отворами (A) |
40 мм |
|
Відстань між кріпильними отворами (F) |
32 мм |
|
Кількість кріпильних отворів |
4 |
|
Діаметр кріпильного отвору (di) |
5.5 мм |
|
Відстань між отворами (X) |
9.5 мм |
|
Глибина отворів (h) |
5.4 мм |
|
Радіальне биття фланця (F) |
15 мкм |
|
Допуск радіального зазору |
-9 мкм |
|
Динамічне навантаження (CN) |
980 Н (100 кг) |
|
Статичне навантаження (CoN) |
1570 Н (160 кг) |
Переваги LMH25UU:
- Висока точність: Забезпечує точне переміщення по лінійному шляху.
- Низький рівень шуму: Конструкція підшипника знижує шум під час роботи.
- Довговічність: Виготовлені з високоякісної сталі, що збільшує термін служби.
- Простота установки: Фланцеве кріплення полегшує монтаж на різні поверхні.
Застосування:
- Верстати: Забезпечення точного переміщення інструментів.
- 3D-принтери: Забезпечення плавного переміщення друкуючої головки.
- Автоматизовані системи: Використовуються в різних механізмах для забезпечення лінійного переміщення.
Розшифровка коду LMH25UU:
- L: Лінійний підшипник.
- M: Тип фланця.
- H: Вказує на високу точність і міцність підшипника.
- 25: Внутрішній діаметр підшипника в міліметрах.
- UU: Наявність двох ущільнювальних кілець для захисту від забруднень.
Інформація про навантаження:
Динамічне навантаження:
Динамічне навантаження відноситься до максимального навантаження, яке підшипник може витримати при русі або обертанні без шкоди для свого терміну служби. Цей параметр особливо важливий у застосуваннях, де підшипник піддається регулярним рухам або вібраціям у процесі роботи. Вибір підшипника з відповідним значенням динамічного навантаження гарантує, що він зможе витримувати оперативні умови без передчасного зносу або пошкодження, що впливає на точність і плавність руху механізмів.
Статичне навантаження:
Статичне навантаження вказує на максимальне навантаження, яке підшипник здатний витримати у нерухомому стані. Цей параметр критичний для застосувань, де підшипники випробовують високі навантаження у стані спокою або при повільних рухах. Підшипник з адекватним рівнем статичного навантаження забезпечить надійну підтримку і стабільність конструкції, запобігаючи деформацію або пошкодження при високих статичних навантаженнях.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Внутрішній діаметр | 25 |
| Тип корпусу підшипника | Фланцевий |
