Лінійний підшипник у корпусі, SMA20SUU

SMA20SUU — укорочений лінійний підшипниковий блок, внутрішній діаметр 20 мм

Ціна з ПДВ.

SMA20SUU — компактний лінійний підшипниковий блок для роботи з прецизійним циліндричним валом діаметром 20 мм. Модель належить до серії SMA…S — Shortened Type (укорочене виконання) та призначена для систем лінійного переміщення, де важливими є невелика монтажна довжина, компактність і зменшена маса рухомого вузла.

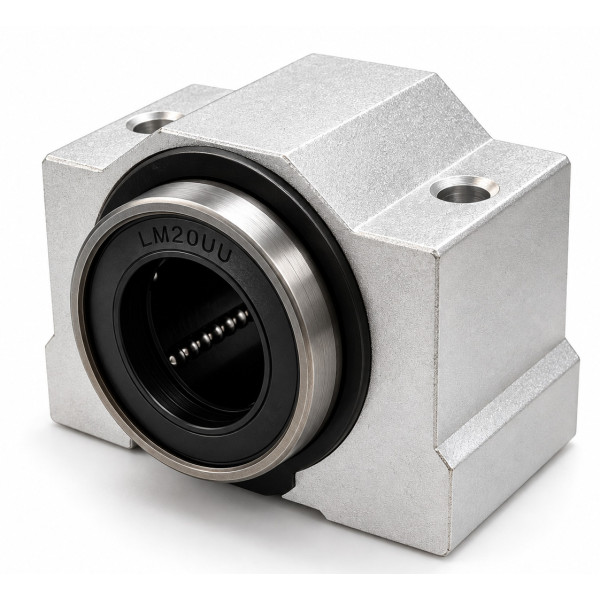

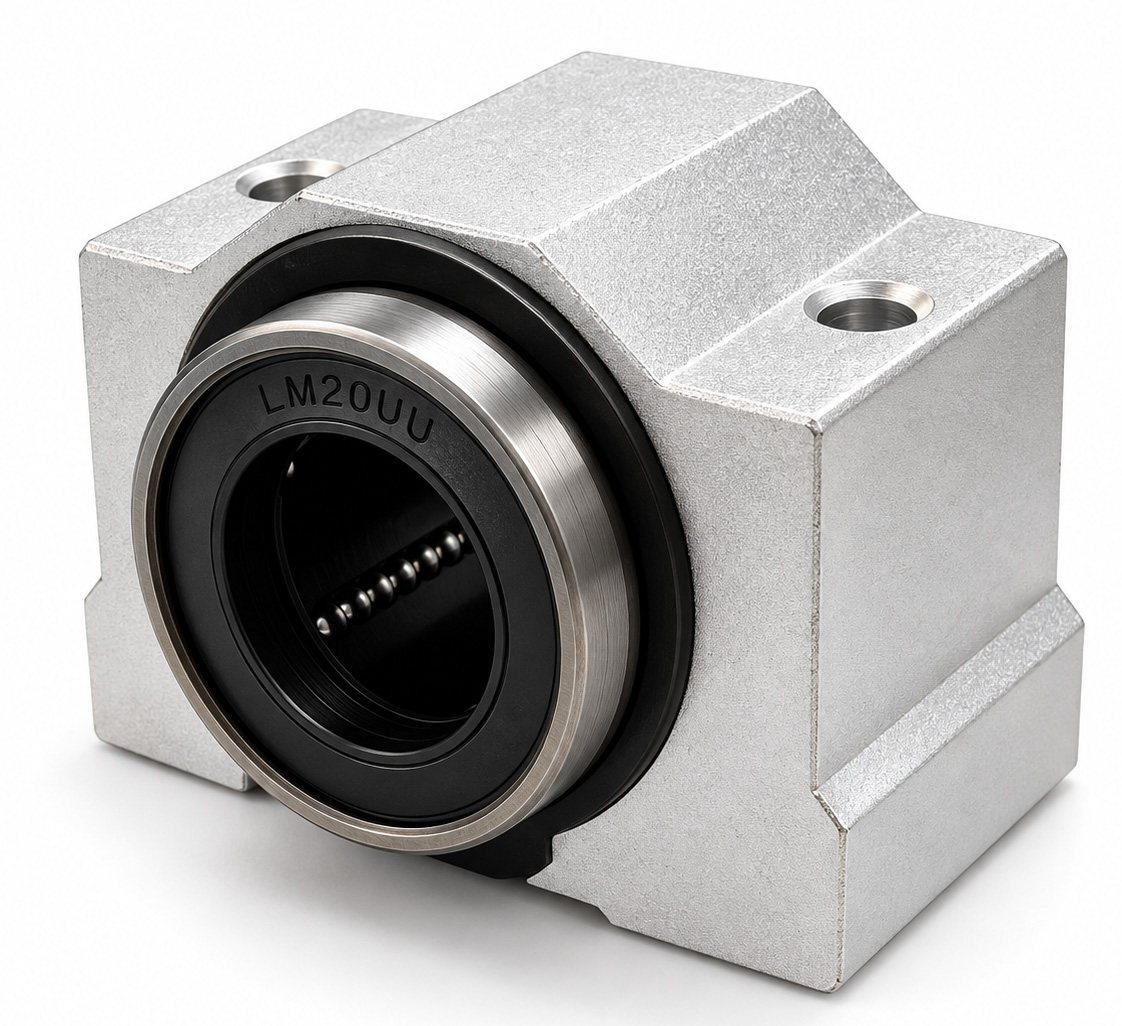

В алюмінієвому корпусі блока встановлений лінійний кульковий підшипник серії LM20UU.

Виконання UU означає наявність ущільнень з обох боків підшипника. Вони допомагають утримувати мастильний матеріал усередині робочої зони та зменшують потрапляння пилу й дрібних забруднень усередину механізму.

Головна особливість серії SMA…S

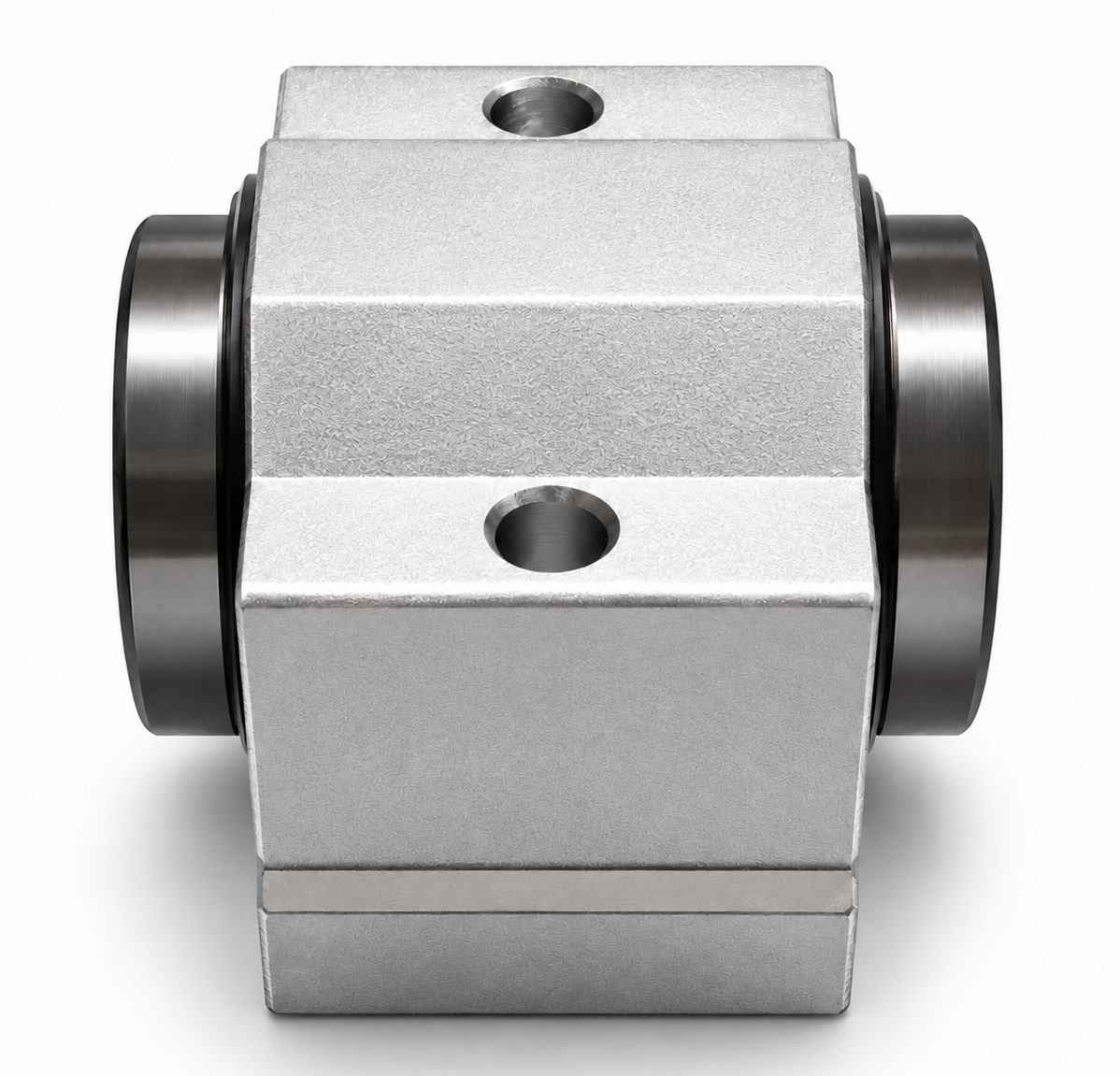

Основна відмінність SMA20SUU — це укорочена конструкція корпусу.

Літера S означає Shortened Type — укорочений тип.

Завдяки зменшеній довжині корпусу блок особливо зручний для обладнання, де простір для встановлення лінійного вузла обмежений.

Переваги укороченого виконання:

• невелика монтажна довжина;
• компактні розміри;
• менша маса рухомого вузла;
• готовий корпус із встановленим лінійним підшипником;
• просте кріплення до рухомої частини обладнання;
• можливість створення компактних систем лінійного переміщення;
• плавне переміщення по циліндричному прецизійному валу Ø20 мм;
• двосторонні ущільнення UU.

Технічні характеристики SMA20SUU

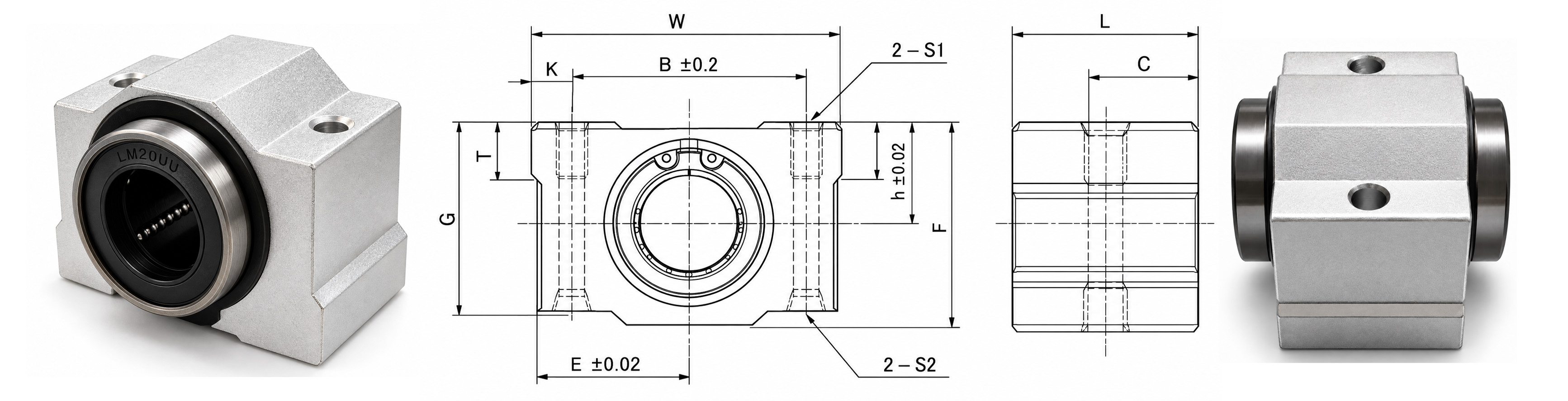

Конструкція SMA20SUU

Блок складається з двох основних елементів:

• Алюмінієвий корпус забезпечує жорстке кріплення підшипника до рухомої частини механізму та дозволяє встановлювати вузол безпосередньо на каретку, плиту, стіл або інший конструктивний елемент.
• Лінійний кульковий підшипник серії LM20UU забезпечує зворотно-поступальне переміщення вздовж круглого напрямного вала. Кулькова система зменшує опір руху порівняно зі звичайним підшипником ковзання.

У результаті користувач отримує готовий лінійний вузол, який не потребує самостійного виготовлення корпусу під лінійний підшипник.

Що означає маркування SMA20SUU

Відмінність між KBA20SUU та SMA20SUU

Блок призначений для використання з прецизійним циліндричним напрямним валом Ø20 мм.

Для правильної роботи лінійного підшипника особливо важливі:

• точний діаметр вала;
• прямолінійність;
• якість шліфованої поверхні;
• достатня твердість робочої поверхні.

Для лінійних кулькових підшипників бажано застосовувати саме спеціалізовані загартовані та шліфовані лінійні вали, а не звичайний круглий прокат Ø20 мм.

Де застосовується SMA20SUU

SMA20SUU можна використовувати в різних механізмах із лінійним зворотно-поступальним рухом:

• верстатах із ЧПК;
• автоматизованому обладнанні;
• пакувальних машинах;
• невеликих портальних системах;
• механізмах подачі;
• системах позиціонування;
• вимірювальному обладнанні;
• технологічних установках;
• приводних столах;
• саморобному та промисловому обладнанні.

Особливо доцільно застосовувати SMA20SUU, коли стандартний лінійний блок займає занадто багато місця по довжині.
