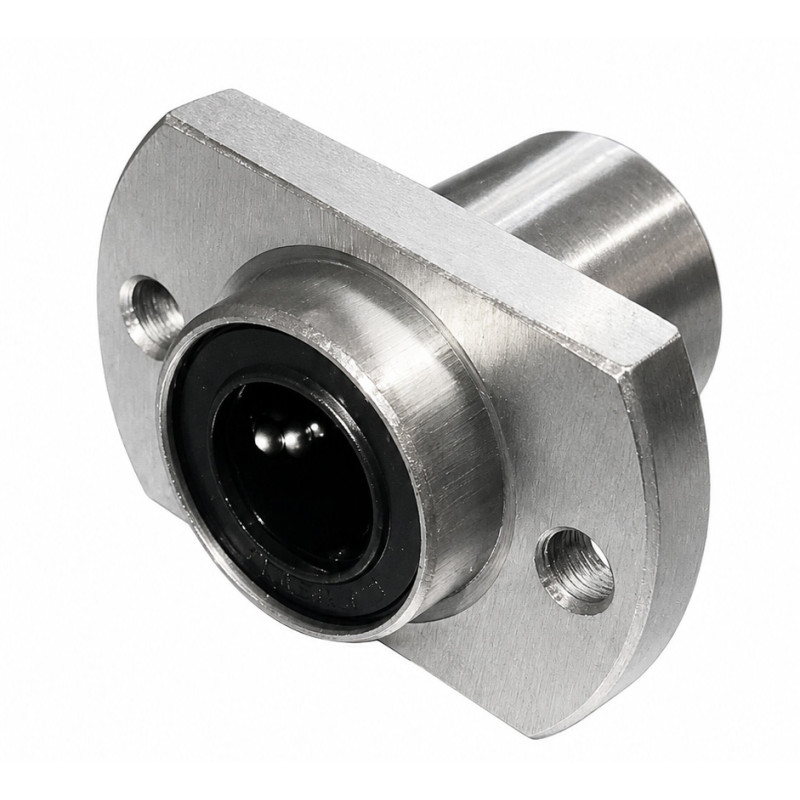

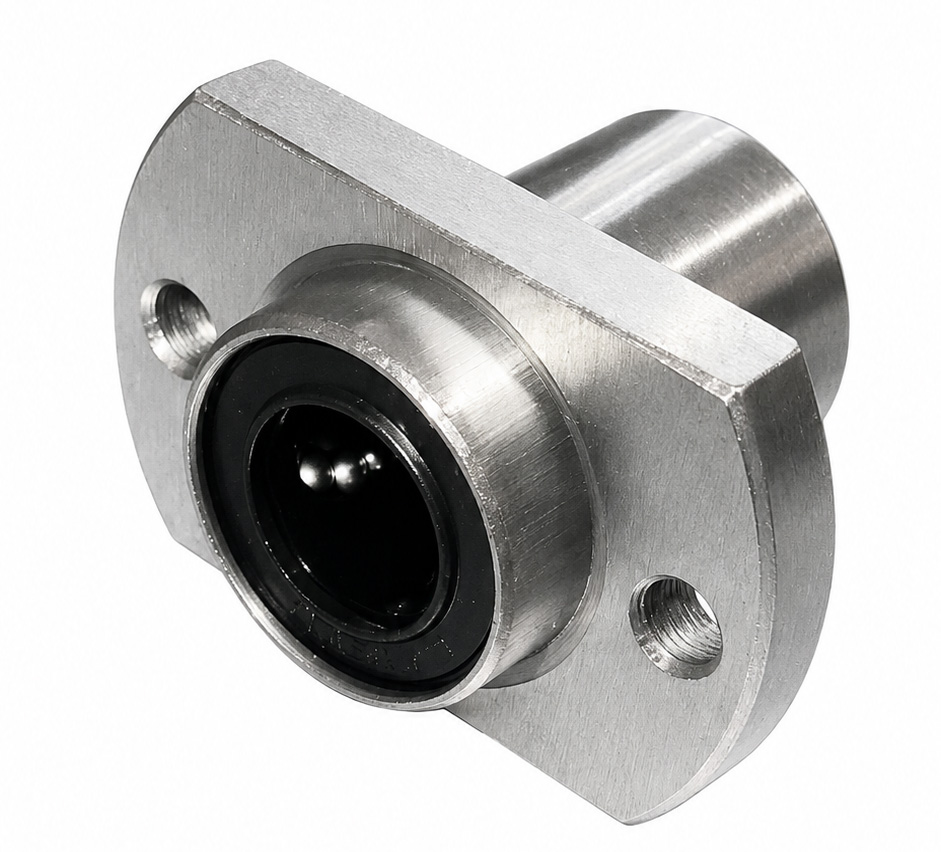

Лінійний підшипник LMTP12 з овальним фланцем і центрувальним буртом, для вала 12 мм
276 грн
- Виробник: K.D
- Модель: LMTP12
- Наявність:В наявності
Лінійний підшипник LMTP12 з овальним фланцем і центрувальним буртом, для вала 12 мм
Ціна без ПДВ
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
LMTP12 — лінійний кульковий підшипник з овальним фланцем на два кріпильні отвори, призначений для переміщення вузлів верстатів, механізмів і промислового обладнання по циліндричному лінійному валу діаметром 12 мм.
Головна особливість моделі — наявність центрувального циліндричного бурта з боку фланця. Під час монтажу бурт входить у підготовлений посадковий отвір плити або корпусу та допомагає точно встановити підшипник відносно осі лінійного вала. Завдяки цьому кріпильні гвинти переважно фіксують виріб, а не використовуються для його центрування.
Підшипник оснащений замкненою системою циркуляції кульок. Під час руху кульки перекочуються між поверхнею вала та внутрішніми доріжками підшипника, забезпечуючи плавне переміщення з невеликим опором і мінімальним люфтом.
Овальний фланець із двома кріпильними отворами дає змогу встановлювати LMTP12 безпосередньо на монтажну плиту, каретку або рухомий елемент механізму без використання окремого корпусу для лінійного підшипника.

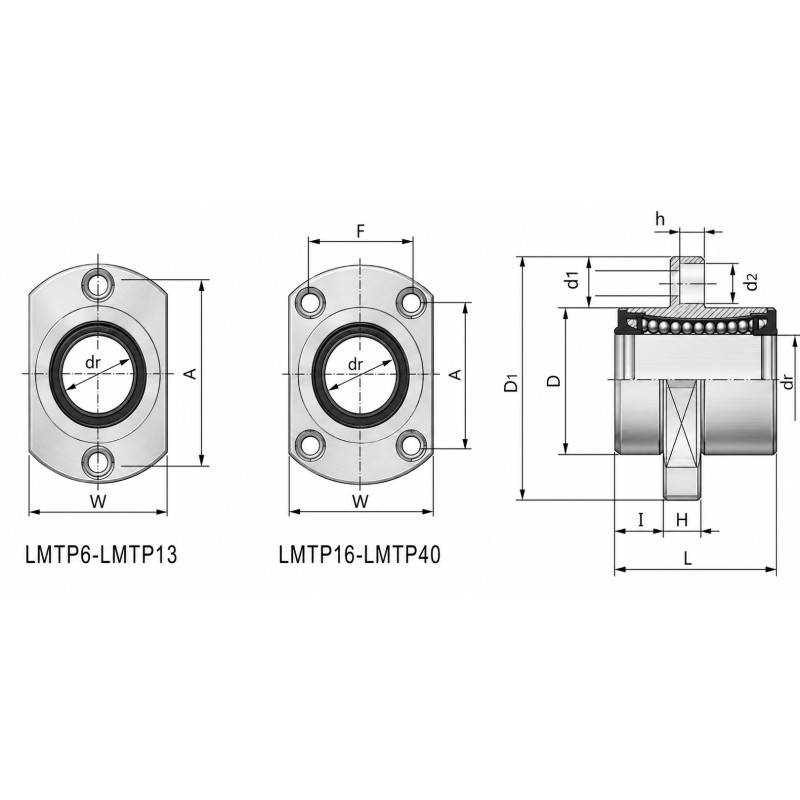

Технічні характеристики LMTP12
|
Характеристика |
Значення |
|
Модель |
LMTP12 |
|
Тип підшипника |
лінійний кульковий, фланцевий |
|
Форма фланця |
овальна |
|
Кількість кріпильних отворів |
2 |
|
Діаметр лінійного вала dr |
12 мм |
|
Допуск внутрішнього діаметра dr |
0…−0,009 мм |
|
Зовнішній діаметр корпусу D |
21 мм |
|
Допуск зовнішнього діаметра D |
0…−0,016 мм |
|
Загальна довжина L |
30 мм |
|
Допуск довжини L |
0…−0,20 мм |
|
Кількість рядів кульок |
4 |
|
Висота фланця D1 |
42 мм |
|
Ширина фланця W |
27 мм |
|
Товщина фланця H |
6 мм |
|
Міжосьова відстань між отворами A |
32 мм |
|
Висота центрувального бурта l |
6 мм |
|
Діаметр кріпильного отвору d1 |
4,5 мм |
|
Діаметр зенкування d2 |
7,5 мм |
|
Глибина зенкування h |
4,1 мм |
|
Максимальне відхилення перпендикулярності |
0,012 мм |
|
Максимальна ексцентричність |
0,012 мм |
|
Динамічна вантажопідйомність C |
42 кгс, приблизно 412 Н |
|
Статична вантажопідйомність C0 |
61 кгс, приблизно 598 Н |
|
Маса |
0,062 кг |
Переваги LMTP12
- Точне центрування під час монтажу. Посадковий бурт допомагає правильно розташувати підшипник відносно осі вала.
- Компактна конструкція. Підшипник і монтажний фланець об’єднані в одному виробі.
- Просте кріплення. Овальний фланець має два отвори для встановлення на плиту або корпус механізму.
- Плавний лінійний рух. Циркулюючі кульки зменшують опір під час переміщення.
- Чотири ряди кульок. Навантаження розподіляється між кількома доріжками кочення.
- Зручна заміна. Підшипник можна демонтувати окремо від інших елементів лінійного вузла.
- Невелика монтажна ширина. Овальна форма фланця підходить для механізмів з обмеженим простором.
Де застосовується LMTP12
Лінійний підшипник LMTP12 може використовуватися в:
- верстатах та обладнанні з ЧПК;
- невеликих координатних столах;
- пакувальних і фасувальних машинах;
- складальному та автоматизованому обладнанні;
- вимірювальних установках;
- рухомих каретках і напрямних вузлах;
- деревообробному обладнанні;
- лазерних і гравірувальних верстатах;
- 3D-принтерах;
- механізмах подачі та позиціонування.
