Лінійний підшипник KH0824PP K.D, 8×15×24 мм, до вала 8 мм
98 грн
- Виробник: K.D
- Модель: KH0824PP
- Наявність:В наявності
Лінійний підшипник KH0824PP K.D, 8×15×24 мм, до вала 8 мм
Ціна з ПДВ
Лінійний підшипник KH0824PP K.D — це компактний кульковий підшипник лінійного переміщення для роботи з циліндричним напрямним валом діаметром 8 мм. Він застосовується в механізмах, де потрібно отримати плавне та стабільне переміщення деталі вздовж вала, але при цьому важливо зберегти невеликий зовнішній розмір підшипника.
Головна перевага серії KH — компактний корпус. Порівняно зі стандартним лінійним підшипником LM8UU, підшипник KH0824PP має менший зовнішній діаметр і меншу довжину, тому його зручно використовувати в невеликих вузлах, каретках, компактних напрямних механізмах та обладнанні, де обмежене місце для встановлення.

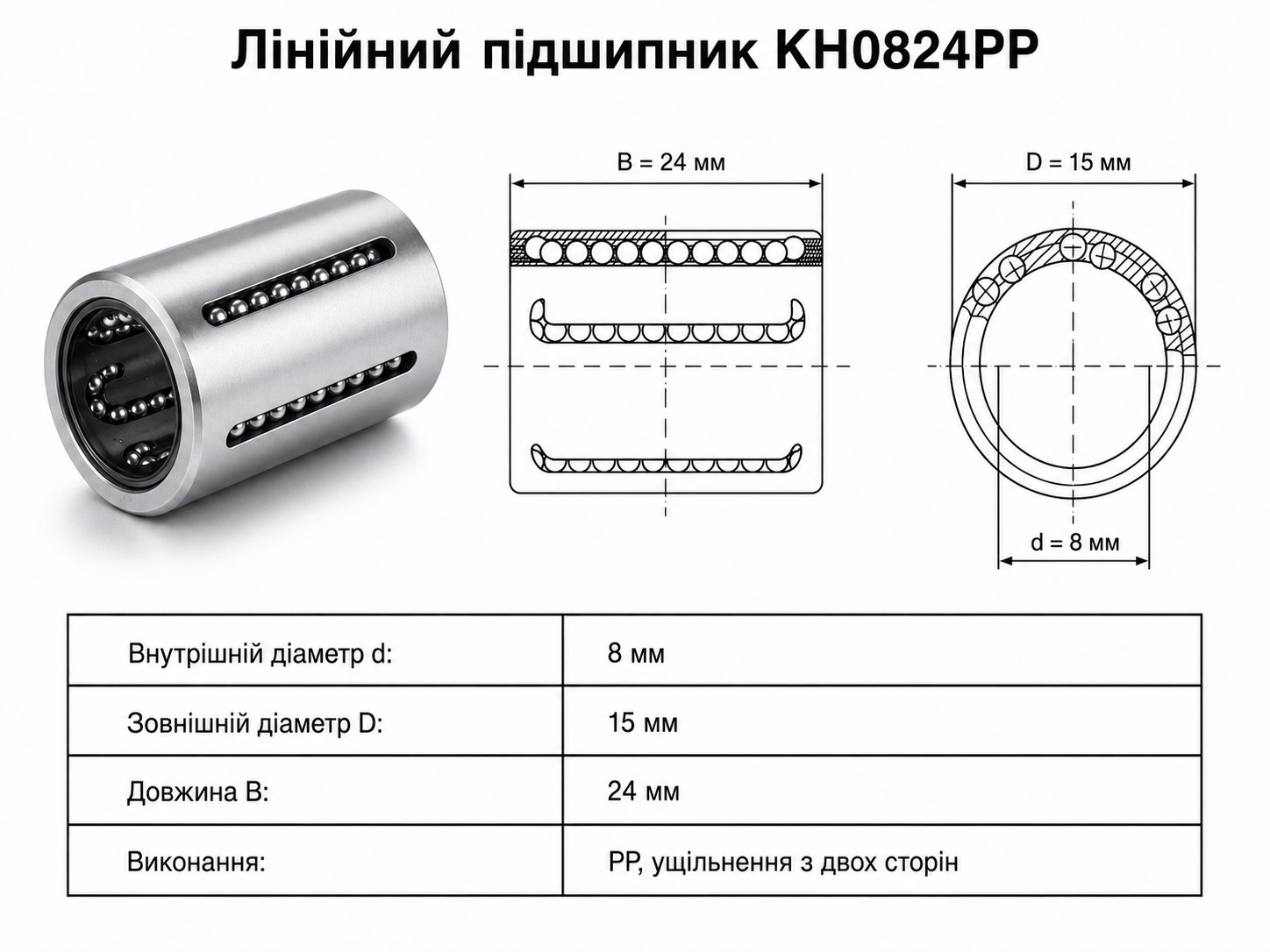

Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Лінійний кульковий підшипник |
|
Модель |
KH0824PP |
|
Торгова марка |
K.D |
|
Серія |
KH, компактна серія |
|
Виконання |
PP, ущільнення з двох сторін |
|
Внутрішній діаметр, d |
8 мм |
|
Зовнішній діаметр, D |
15 мм |
|
Довжина, L / B |
24 мм |
|
Сумісний вал |
Ø8 мм |
|
Тип руху |
Лінійне переміщення |
|
Конструкція |
Закритий компактний лінійний підшипник із кульками |
|
Кількість рядів / контурів кульок |
4 контури |
|
Динамічне навантаження, C |
435 Н |
|
Статичне навантаження, C0 |
280 Н |
|
Призначення |
Переміщення по циліндричному напрямному валу |
Що означає маркування KH0824PP
|
Частина маркування |
Значення |
|
KH |
Компактна серія лінійних кулькових підшипників |
|
8 |
Внутрішній діаметр під вал 8 мм |
|
24 |
Довжина підшипника 24 мм |
|
PP |
Ущільнення з двох сторін |
Переваги лінійного підшипника KH0824PP
|
Перевага |
Що це дає на практиці |
|
Компактний розмір |
Зручний для невеликих механізмів і вузлів з обмеженим місцем |
|
Робота по валу Ø8 мм |
Підходить для стандартних циліндричних напрямних валів 8 мм |
|
Ущільнення з двох сторін |
Краще захищають внутрішню частину підшипника від забруднень |
|
Кулькова конструкція |
Забезпечує плавне лінійне переміщення |
|
Менші габарити, ніж у LM8UU |
Зручний там, де стандартний підшипник LM8UU занадто великий |
|
Проста заміна |
Підходить для ремонту та модернізації лінійних напрямних вузлів |
Де застосовується KH0824PP
Лінійний підшипник KH0824PP використовують у невеликих і середніх механізмах лінійного переміщення, де потрібні компактність, плавний хід і робота по валу діаметром 8 мм.
|
Сфера застосування |
Приклад використання |
|
3D-принтери |
Переміщення кареток і робочих вузлів |
|
Міні-ЧПК |
Лінійне переміщення по осях верстата |
|
Автоматика |
Напрямні механізми та невеликі приводи |
|
Вимірювальні пристрої |
Плавне переміщення рухомих елементів |
|
Саморобні верстати |
Прості напрямні вузли на циліндричних валах |
|
Ремонт обладнання |
Заміна компактних лінійних підшипників серії KH |
KH0824PP і LM10UU: у чому різниця
Обидва підшипники розраховані на роботу з валом Ø8 мм, але відрізняються габаритами. KH0824PP — більш компактний варіант, а LM8UU — стандартний лінійний підшипник більшого розміру.
|
Параметр |
KH0824PP |
LM8UU |
|
Внутрішній діаметр |
8 мм |
8 мм |
|
Зовнішній діаметр |
15 мм |
15 мм |
|
Довжина |
24 мм |
24 мм |
|
Виконання |
Компактне, з ущільненнями |
Стандартне, з ущільненнями |
|
Коли вибирати |
Коли мало місця у вузлі |
Коли підходить стандартний розмір корпусу |
Важлива умова для правильної роботи
Для нормальної роботи підшипник KH0824PP потрібно використовувати з якісним циліндричним валом Ø8 мм. Вал повинен мати рівну, чисту та достатньо тверду поверхню. Якщо вал м’який, нерівний або забруднений, підшипник буде швидше зношуватися, з’явиться люфт, шум і погіршиться плавність ходу.
