Графітова втулка ковзання LM25-JDB для підшипника в корпусі серії SCS25

Графітова втулка ковзання LM25-JDB для корпусу SCS25JDB або SCS25UU

Ціна без ПДВ

Оплата з ПДВ також можлива. Для отримання рахунку з ПДВ зверніться до відділу продажу.

Графітова втулка ковзання LM25-JDB призначена для лінійного переміщення по циліндричному напрямному валу діаметром 25 мм. Розмір втулки становить 25×40×59 мм, завдяки чому вона відповідає посадковим розмірам стандартного лінійного кулькового підшипника LM25UU і може встановлюватися в алюмінієвий корпус серії SCS25.

Втулка виготовлена з високоміцного латунного антифрикційного сплаву та оснащена твердими графітовими вставками. Графіт виконує функцію сухого мастильного матеріалу, зменшує тертя між втулкою та валом, сприяє плавному переміщенню і знижує потребу в регулярній подачі оливи або консистентного мастила.

На відміну від кулькового лінійного підшипника LM25UU, модель LM25-JDB працює за принципом ковзання. У конструкції відсутні кульки, пластиковий сепаратор і канали рециркуляції. Така конструкція відрізняється простотою, стійкістю до забруднень і низьким рівнем шуму під час роботи.

LM25-JDB підходить для застосування в механізмах позиціонування, лінійного переміщення, зниження вібрацій і захисту поверхні напрямного вала від безпосереднього контакту з корпусом або робочим середовищем.

Основні характеристики LM25-JDB

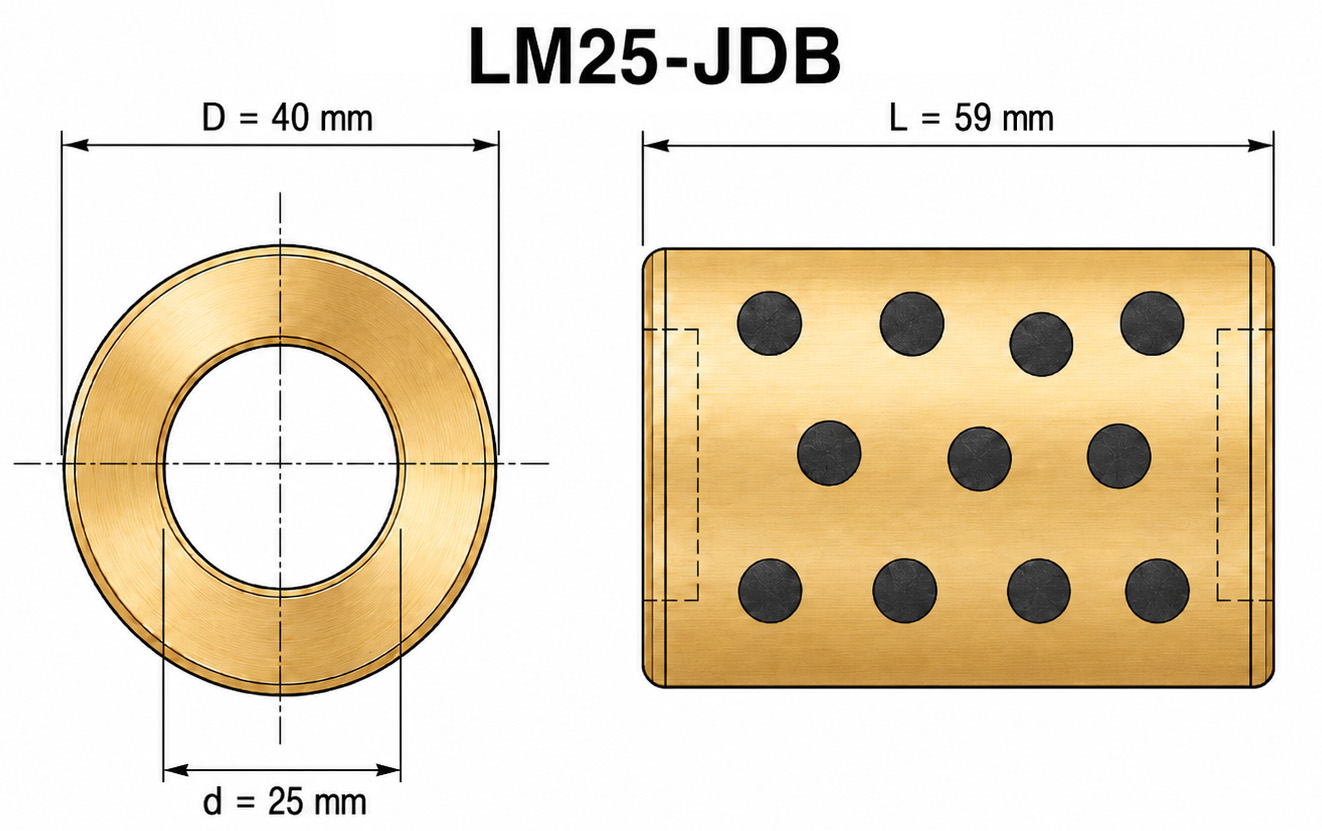

Розміри LM25-JDB

Розмір 25×40×59 мм відповідає стандартним габаритам лінійного підшипника LM25UU, який застосовується в корпусах серії SCS25.

Експлуатаційні характеристики

Розшифрування маркування LM25-JDB

Особливості конструкції

LM25-JDB являє собою циліндричну втулку з латунного антифрикційного сплаву. У тілі втулки розміщені тверді графітові вставки, розподілені по робочій поверхні.

Під час переміщення по валу графіт сприяє утворенню тонкого антифрикційного шару в зоні контакту. Це зменшує коефіцієнт тертя, знижує зношування та забезпечує плавніше ковзання.

Конструкція не містить рухомих внутрішніх елементів, тому в ній відсутні:

• кульки;
• пластиковий сепаратор;
• канали повернення кульок;
• торцеві ущільнення;
• елементи рециркуляції.

Завдяки цьому втулка має просту та надійну конструкцію, не створює характерного шуму кулькового підшипника і краще працює в умовах пилу та забруднення.

Переваги LM25-JDB

• високоміцний латунний корпус;
• вбудовані тверді графітові вставки;
• робота без постійної подачі оливи;
• мінімальна потреба в обслуговуванні;
• хороша зносостійкість;
• стійкість до корозії у звичайних промислових умовах;
• низький рівень шуму;
• відсутність кульок і пластикового сепаратора;
• плавне переміщення по валу;
• стійкість до статичних та ударних навантажень;
• можливість роботи за низької швидкості переміщення;
• стійкість до пилу та дрібних забруднень;
• стандартний розмір LM25UU;
• можливість встановлення в корпус SCS25;
• тривалий строк служби за правильного підбору вала та робочого зазору.

Відмінність LM25-JDB від LM25UU

LM25-JDB і LM25UU мають однакові номінальні розміри 25×40×59 мм, але відрізняються принципом роботи.

Сумісність із корпусом SCS25

Втулка LM25-JDB має зовнішній діаметр 40 мм і довжину 59 мм, тому відповідає посадковим розмірам LM25UU, встановленого в стандартному алюмінієвому корпусі SCS25UU.

На основі цієї втулки можна зібрати корпусний модуль:

SCS25JDB — алюмінієвий корпус із самозмащувальною графітовою втулкою для вала Ø25 мм.

Перед встановленням необхідно перевірити:

Можливі функції втулки

LM25-JDB може використовуватися:

• як опора лінійного переміщення;
• для точного напрямлення рухомого вузла;
• для зменшення зношування напрямного вала;
• для зниження вібрацій;
• для зменшення робочого шуму;
• для ізоляції вала від матеріалу корпусу;
• для захисту вала від контакту з окремими робочими середовищами;
• для збільшення строку служби лінійного вузла;
• у механізмах із частими зупинками та повільним рухом.

Сфера застосування

Графітова втулка LM25-JDB застосовується в:

• верстатах із ЧПК;
• деревообробному обладнанні;
• металообробних верстатах;
• автомобільному обладнанні;
• електронних пристроях;
• текстильних машинах;
• друкарському обладнанні;
• гідравлічних механізмах;
• пакувальних машинах;
• сільськогосподарській техніці;
• тренажерах і спортивному обладнанні;
• автоматизованих лініях;
• системах позиціонування;
• транспортувальних механізмах;
• складальному обладнанні;
• механізмах із підвищеними вимогами до низького рівня шуму.

Рекомендації щодо вибору вала

Для нормальної роботи LM25-JDB рекомендується використовувати циліндричний лінійний вал діаметром 25 мм із:

• шліфованою поверхнею;
• стабільним діаметром по всій довжині;
• відсутністю корозії;
• відсутністю задирів і глибоких подряпин;
• відповідною твердістю робочої поверхні;
• правильною співвісністю кількох опор.

Звичайний нешліфований металевий пруток використовувати не рекомендується. Нерівна поверхня може збільшити тертя та прискорити зношування втулки.
