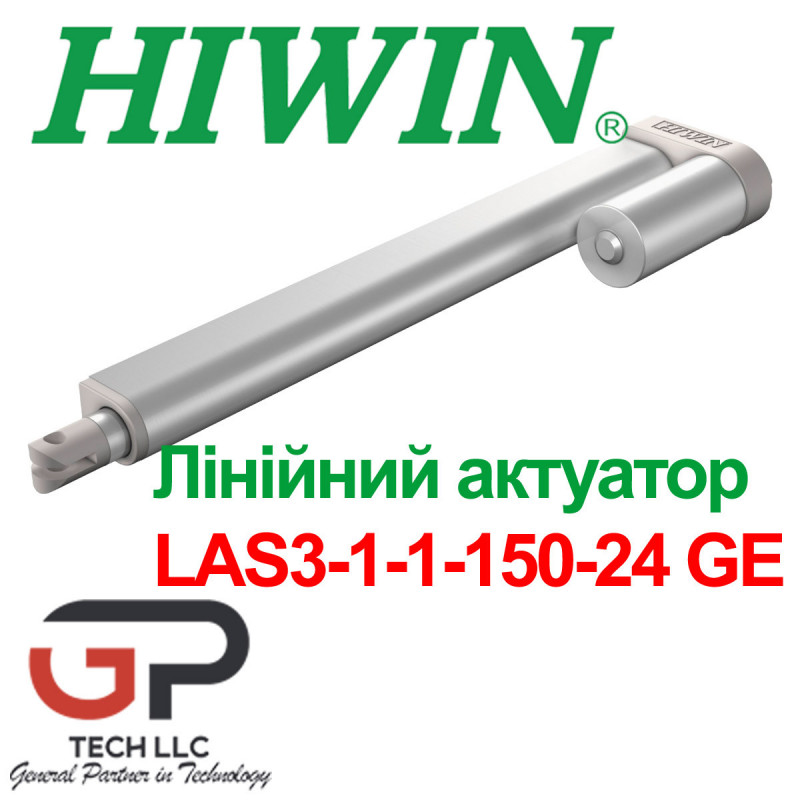

Лінійний актуатор з потенціометром, LAS3-1-1-150-24 GE (ход 150 мм, 24В)

Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування та ремонту.

Лінійний актуатор з потенціометром або лінійний привід з потенціометром LAS3-1-1-150-24GE (хід 150 мм, 24 В) від компанії HIWIN

Ціна з ПДВ.

Отримайте якісну продукцію HIWIN від офіційного представника в Україні - компанії ТОВ "ГП-ТЕХ"!

Ми є офіційним партнером та постачальником продукції HIWIN в Україні. Обираючи нас, ви отримуєте:

• Лише оригінальну продукцію HIWIN.
• Гарантію від офіційного постачальника.
• Сертифіковані товари на складі в Україні.

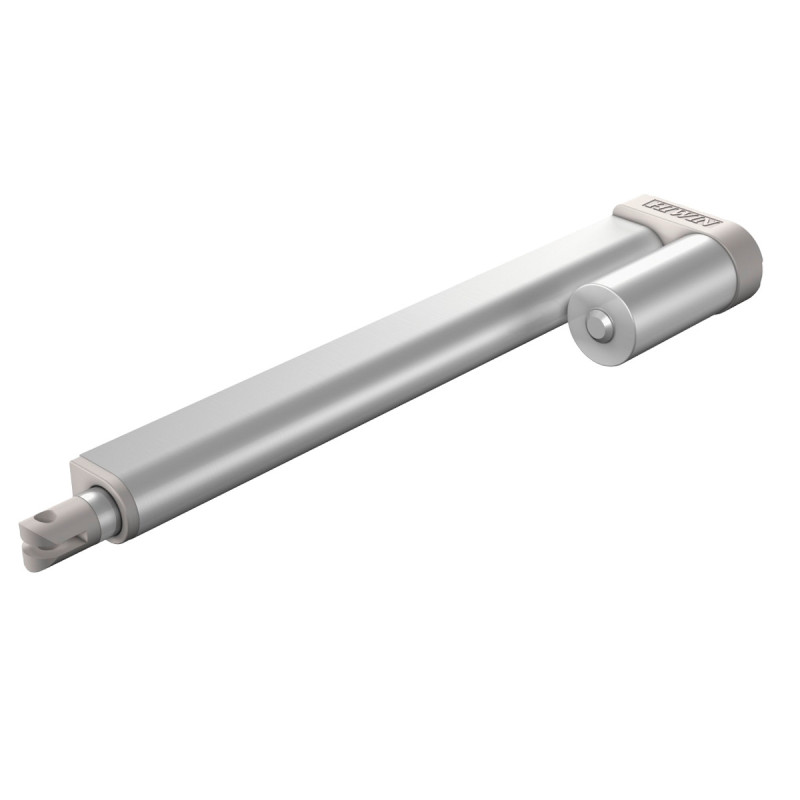

Лінійний актуатор серії LAS3

Технічні характеристики продукту:

• Стандартний циліндр
• Система вимірювання відстані
• Тип гвинта: ACME
• Вага (при ході 200 мм): 1.27 кг
• Клас захисту: IP54
• Робоча температура: від +5 °C до +40 °C
• Потенціометричний датчик (10 кОм): RL = S + 154
• Максимальне зусилля тяги: 1200 Н
• Макс. зусилля штовхання: 1200 Н
• Макс. утримувальна сила: 800 Н
• Швидкість при максимальному навантаженні: 8 мм/с
• Швидкість при нульовому навантаженні: 12 мм/с
• Стандартний хід S: 150 мм
• Робочий цикл: 10 %
• Максимальний струм: 2,5 А
• Роздільна здатність потенціометра: 21 Ом/мм

Потенціометр у лінійному актуаторі обо лінійному проводі використовується для контролю та регулювання положення актуатора. Ось основні його функції:

• Зворотний зв'язок про положення: Потенціометр перетворює механічний рух у електричний сигнал. Це дозволяє точно визначати положення штока актуатора. Така інформація необхідна для систем автоматичного керування, де потрібне точне позиціонування.
• Регулювання ходу: У деяких застосуваннях необхідно обмежити діапазон руху актуатора. Потенціометр може використовуватися для встановлення кінцевих точок, до яких буде переміщуватися шток.
• Управління швидкістю: У поєднанні з контролерами потенціометр може допомогти у регулюванні швидкості руху актуатора. Це особливо корисно у застосуваннях, де потрібен плавний хід або постійна швидкість переміщення.
• Діагностика та моніторинг: Інформація про положення актуатора, отримана від потенціометра, може використовуватися для діагностики та попередження про можливі помилки у системі.

Коротше кажучи, потенціометр у лінійному актуаторі обо лінійному проводі забезпечує точне управління та зворотний зв'язок про положення, що критично для багатьох промислових та автоматизованих застосувань.

*Тип гвинта ACME — це стандарт профілю різьблення для передачі руху та сили, який часто використовується в лінійних актуаторах та гвинтових передачах. Він характеризується трапецієподібним профілем, що дозволяє легко передавати великі навантаження. Цей тип різьблення пропонує більшу міцність порівняно зі стандартним круглим різьбленням та забезпечує ефективну роботу при різних застосуваннях, включаючи важке промислове обладнання та механізми.

Лінійний актуатор з потенціометром — це тип актуатора, який включає в себе пристрій для вимірювання положення штока, зазвичай за допомогою потенціометра. Це дозволяє отримувати зворотний зв'язок про положення штока в реальному часі, що ідеально підходить для точного контролю положення.

Переваги лінійного актуатора з потенціометром у порівнянні з звичайним актуатором включають:

• Покращене позиціонування: Точне позиціонування завдяки зворотньому зв'язку про положення.
• Спрощення системи управління:
• Можливість використання більш простих систем управління, оскільки положення актуатора можна відстежувати безпосередньо.
• Автоматизація процесів: Краще підходить для завдань, де необхідна автоматизація, і вимагаються часті зміни положення.
• Скорочення часу налаштування: Немає необхідності у складних системах датчиків для визначення положення.
• Підвищена надійність: Система сама може коригувати помилки положення, що збільшує загальну надійність.

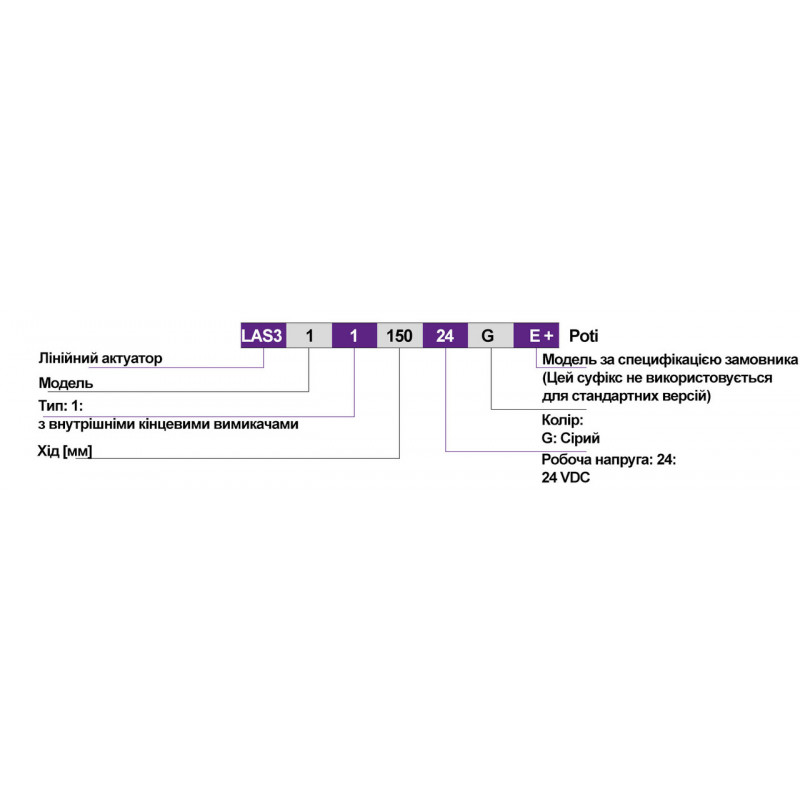

 Розшифровка коду для замовлення:

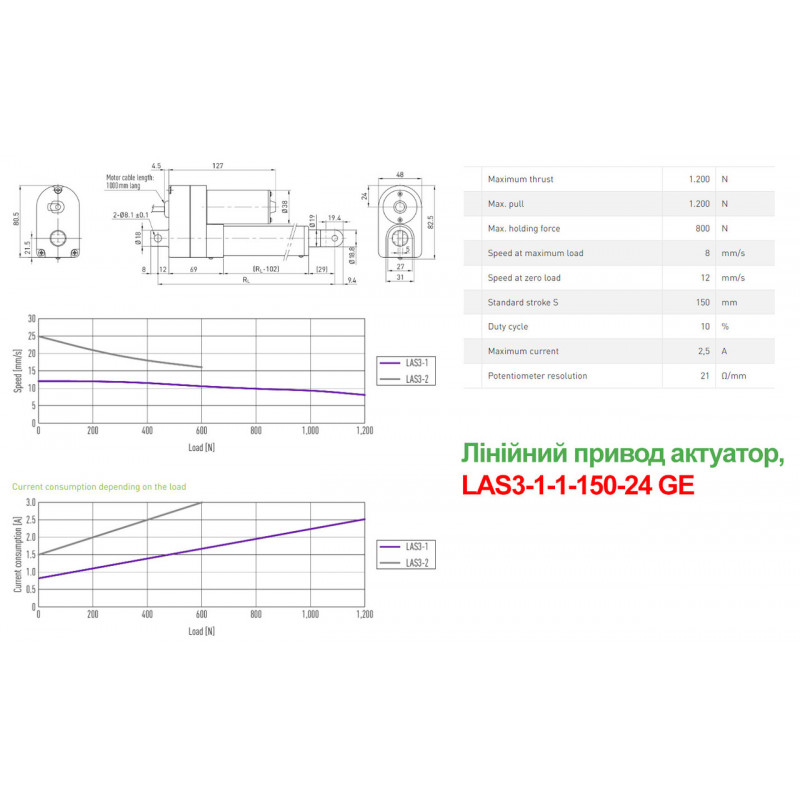

Габаритні розміри

• RL = S + 146
• RL: Довжина ходу при нульовому положенні [мм]
• S: Хід [мм]

Примітка:

Якщо кріпильні вушка не встановлені абсолютно рівно, шток поршня може повернутися до 180° проти годинникової стрілки.

При виборі лінійного актуатора слід враховувати кілька ключових факторів:

1. Навантаження: Визначте необхідне тягове та штовхаюче зусилля.
2. Хід: Виберіть необхідну довжину ходу відповідно до застосування.
3. Швидкість: Врахуйте потрібну швидкість руху.
4. Точність та повторюваність: Оцініть, наскільки критичні точність та повторюваність руху.
5. Робочий цикл: Переконайтеся, що актуатор здатний витримувати запланований робочий цикл.
6. Конструктивні обмеження: Врахуйте розміри та монтажні вимоги.
7. Середовище експлуатації: Виберіть актуатор з підходящим класом захисту IP для умов навколишнього середовища.
8. Електроживлення: Підберіть актуатор, який відповідає доступному напрузі живлення.
9. Додаткові функції: Розгляньте необхідність додаткових функцій, таких як вбудовані кінцеві вимикачі або датчики положення.
