Гібридний Кроковий двигун, NC-42STH40-1704CA-5, 0.4 Н∙м
511 грн
- Модель: NC-42STH40-1704CA-5
- Наявність:В наявності

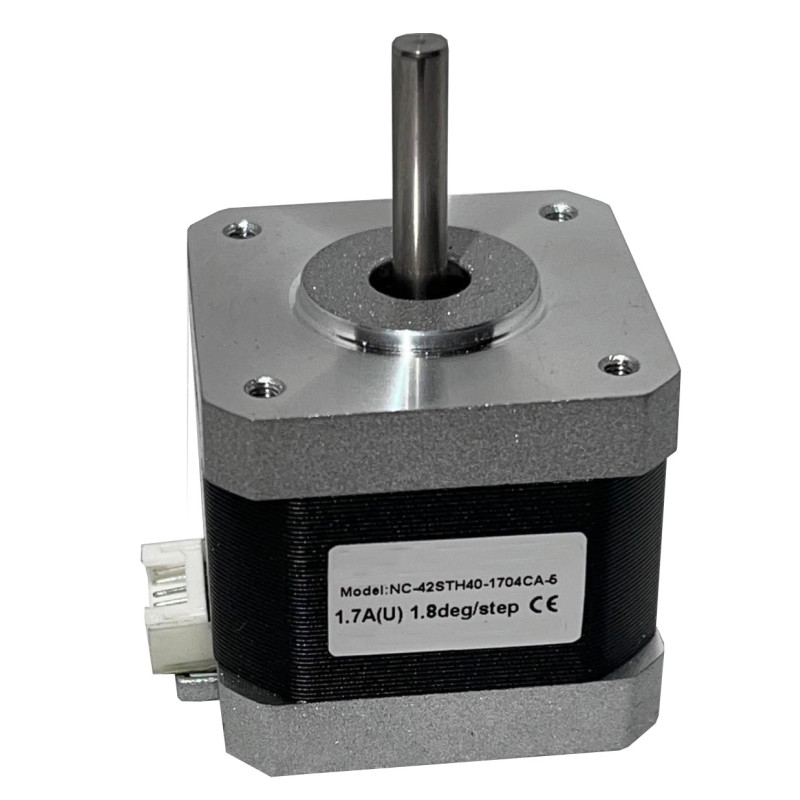

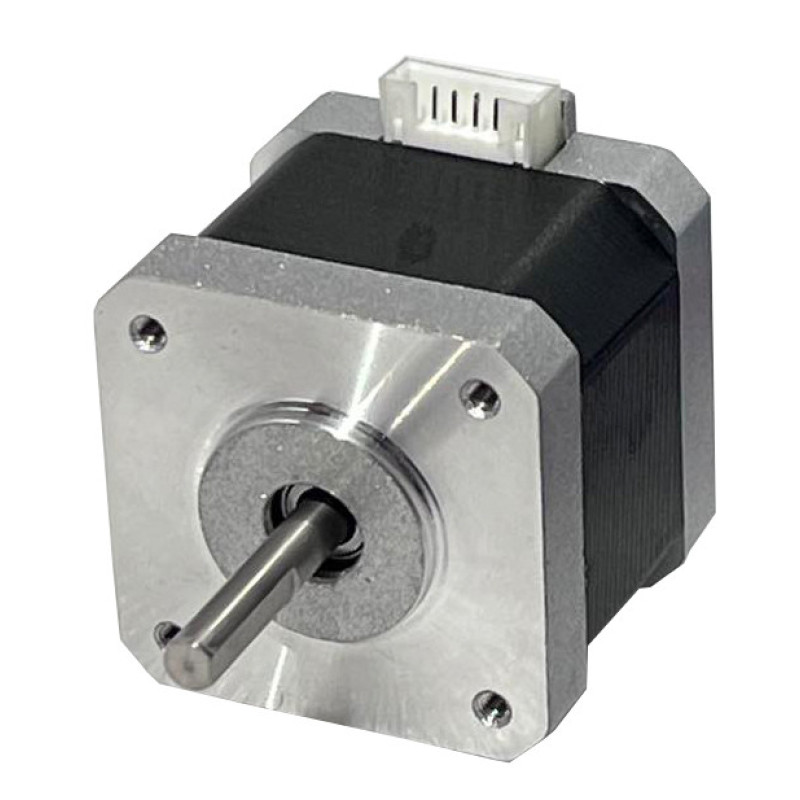

Гібридний кроковий двигун Wantai NC-42STH40-1704CA-5 (NEMA17, 1.7 А, 1.8°, гібридний, 0.4 Н·м, Ø5 мм вал зі шпонковим пазом)
Ціна без ПДВ
Оплата з ПДВ можлива для юридичних осіб — для отримання рахунку з ПДВ звертайтесь до відділу продажу ТОВ «ГП-ТЕХ».
Кроковий двигун Wantai NC-42STH40-1704CA-5 — це компактний гібридний двофазний мотор стандарту NEMA17. Корпус довжиною 40 мм, Ø5 мм вал зі шпонковим пазом та утримуючий момент 0.4 Н·м (40 Н·см) роблять його чудовим рішенням для 3D-принтерів, лазерів, граверів і систем ЧПК малого та середнього формату.
Що таке гібридні крокові двигуни?
Гібридні крокові мотори (Hybrid Stepper Motors) поєднують переваги двигунів з постійними магнітами (PM) та реактивних (VR):
- висока точність позиціонування (1.8° або 0.9° на крок);
- великий крутний момент на низьких обертах;
- плавна і стабільна робота;
- компактність при високій потужності;
- промислова надійність і довговічність.
Завдяки цим особливостям гібридні крокові двигуни, такі як Wantai NC-42STH40-1704CA-5, перевершують стандартні крокові мотори за точністю та строком служби.
Технічні характеристики
|
Параметр |
Значення |
|
Модель |
NC-42STH40-1704CA-5 |
|
Тип |
Гібридний кроковий двигун, 2 фази |
|

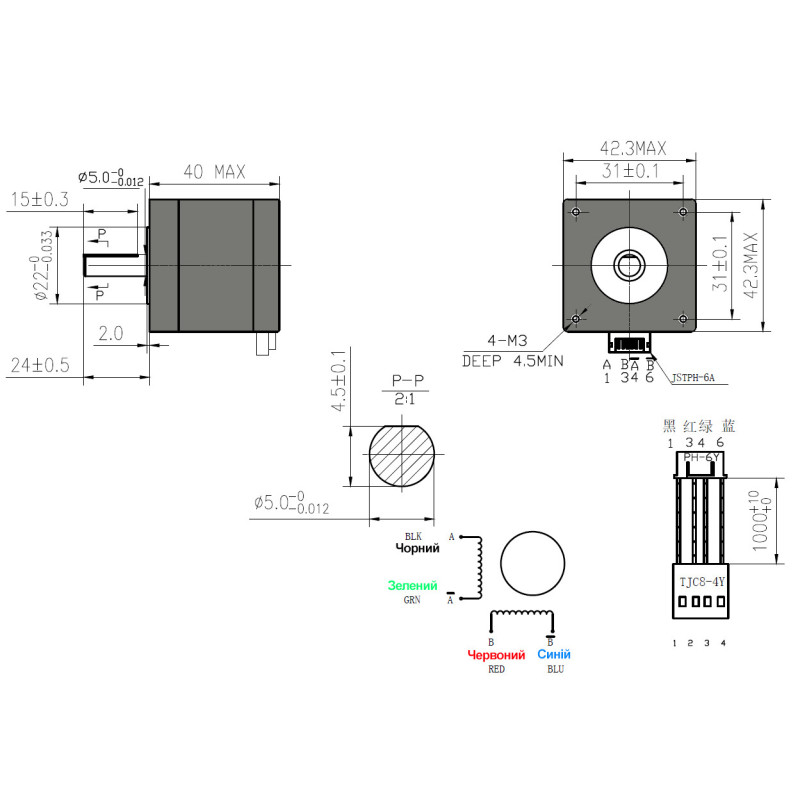

Стандарт корпусу |
NEMA17 (42.3 × 42.3 мм) |
|
Довжина корпусу |
40 мм |
|
Кут кроку |
1.8° ±5% (200 кроків/оберт) |
|
Номінальний струм |
1.7 А/фаза |
|
Номінальна напруга |
2.55 В |
|
Опір обмотки |
1.5 Ω ±10% |
|
Індуктивність |
2.8 мГн ±20% |
|
Утримуючий момент |
0.4 Н·м (40 Н·см) |
|
Детент-момент |
0.022 Н·м (2.2 Н·см) |
|
Клас ізоляції |
B (130 °C) |
|
Довжина проводів |
1000 мм ±10 мм |
|
Діаметр вала |
Ø5 мм |
|
Тип вала |
циліндричний, зі шпонковим пазом |
|
Довжина виступу вала |
24 мм |
|
Посадочний уступ |
Ø22 мм |
|
Кріплення |
4×M3, крок 31 мм |
|
Схема підключення |
4 дроти (біполярний), роз’єм TJCS-4Y |
Особливості та переваги
- Компактний корпус NEMA17 (40 мм).
- Вал Ø5 мм зі шпонковим пазом для надійної фіксації шківів і муфт.
- Утримуючий момент 0.4 Н·м.
- Оптимальний для 3D-принтерів і малих ЧПК.
- Довжина кабелю підключення — 1 метр.
- Гібридна конструкція забезпечує стабільність і точність.
Галузі застосування
- 3D-принтери (вісь Z, екструдери).
- Лазерні та гравірувальні верстати.
- Компактні ЧПК.
- Робототехніка та автоматизація.
Замовлення та доставка
Компанія ТОВ «ГП-ТЕХ» — офіційний постачальник продукції Wantai в Україні:
- прямі поставки з гарантією якості;
- консультації та допомога у підборі драйверів;
- рахунки з ПДВ для юридичних осіб;
- доставка по всій Україні.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Кількість виходів | 4 |
| Сила струму | 1,7А |
| Тип | Корпус |
| Типорозмір фланця | NEMA17 |
| Утримуючий момент (Н∙м) | 0,39 |
