Гібридний Кроковий двигун, NC-57STH76-3004A-6,35, 1,9 H/m
1704 грн
- Модель: NC-57STH76-3004A-6,35
- Наявність:Під замовлення

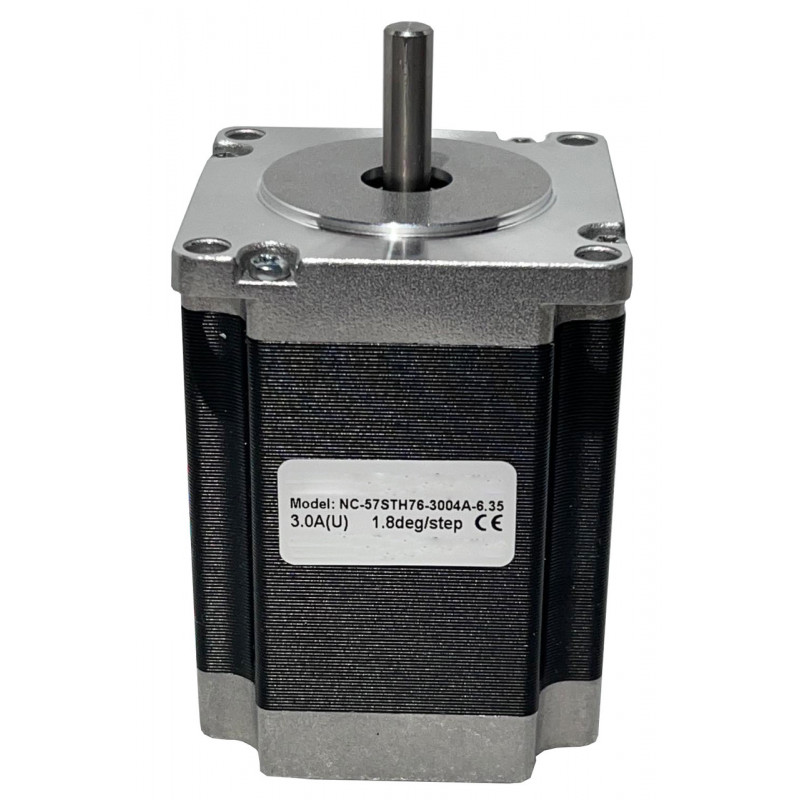

Гібридний кроковий двигун Wantai NC-57STH76-3004A-6.35 (NEMA23, 3.0 А, 1.8°, 1.9 Н·м, Ø6.35 мм вал)
Ціна без ПДВ
Оплата з ПДВ можлива для юридичних осіб — для отримання рахунку з ПДВ звертайтесь до відділу продажу ТОВ «ГП-ТЕХ».

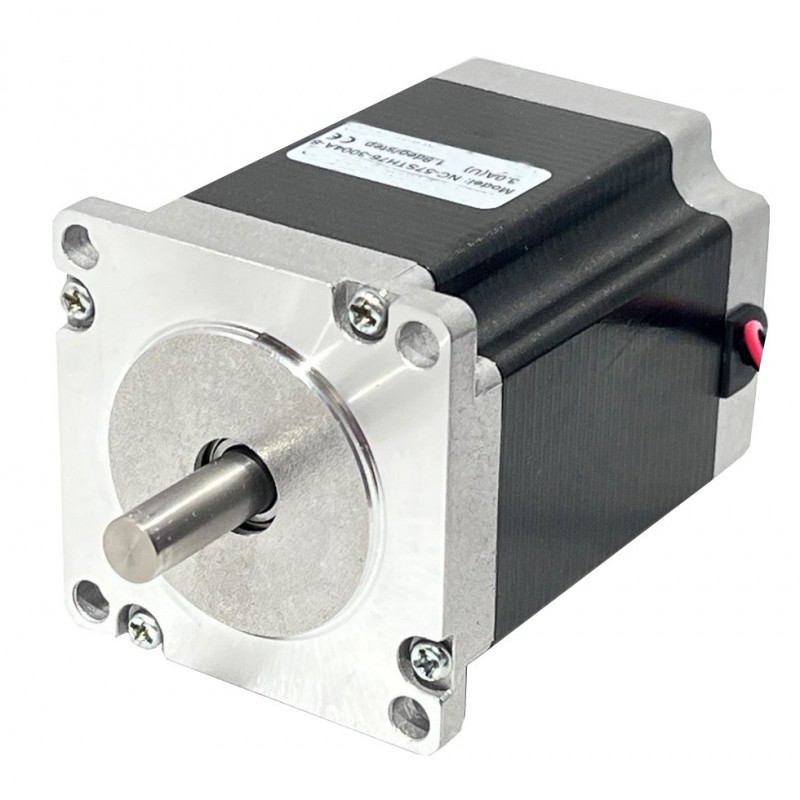

Кроковий двигун Wantai NC-57STH76-3004A-6.35 — це гібридний двофазний мотор стандарту NEMA23. Корпус довжиною 76 мм, діаметр вала Ø6.35 мм, утримуючий момент 1.9 Н·м (190 Н·см). Використовується у верстатах з ЧПК, 3D-принтерах великого формату, фрезерних і гравірувальних установках, а також у промисловій автоматизації.
Що таке гібридні крокові двигуни?
Гібридні крокові мотори (Hybrid Stepper Motors) поєднують переваги звичайних крокових двигунів з постійними магнітами (PM) та реактивних (VR):
- висока точність позиціонування (1.8° або 0.9° на крок);
- великий крутний момент на низьких обертах;
- стабільна робота без ривків;
- компактність при високій потужності;
- промислова надійність і довговічність.
Саме тому гібридні крокові двигуни, такі як Wantai NC-57STH76-3004A-6.35, є оптимальним вибором для ЧПК та автоматизації.
Технічні характеристики
|
Параметр |
Значення |
|
Модель |
NC-57STH76-3004A-6.35 |
|
Тип |
Гібридний кроковий двигун, 2 фази |
|

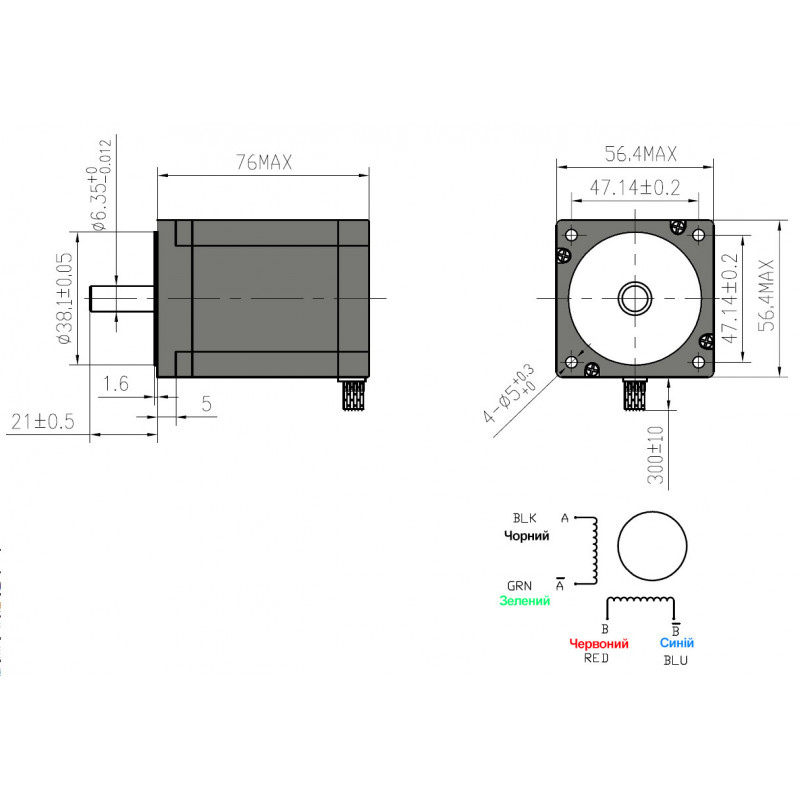

Стандарт корпусу |
NEMA23 (56.4 × 56.4 мм) |
|
Довжина корпусу |
76 мм |
|
Кут кроку |
1.8° ±5% (200 кроків/оберт) |
|
Номінальний струм |
3.0 А/фаза |
|
Номінальна напруга |
3.0 В |
|
Опір обмотки |
1.0 Ω ±10% |
|
Індуктивність |
3.5 мГн ±20% |
|
Утримуючий момент |
1.9 Н·м (190 Н·см) |
|
Детент-момент |
0.06 Н·м (6 Н·см) |
|
Клас ізоляції |
B (130 °C) |
|
Довжина проводів |
300 мм ±10 мм |
|
Діаметр вала |
Ø6.35 мм |
|
Довжина виступу вала |
21 ±0.5 мм |
|
Посадочний уступ |
Ø38.1 мм |
|
Кріплення |
4×M5, крок 47.14 мм |
|

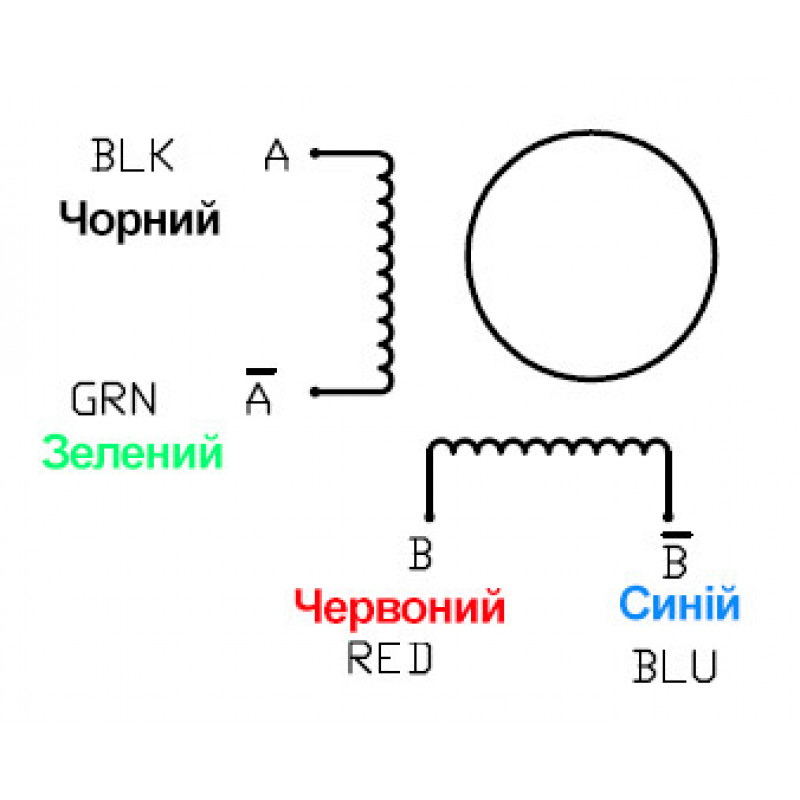

Схема підключення |
4 дроти (біполярний) |
Особливості та переваги
- Потужний мотор NEMA23 з моментом утримання 1.9 Н·м.
- Гібридна конструкція → більший момент та точність у порівнянні зі звичайними кроковими моторами.
- Вал Ø6.35 мм (стандарт для муфт і шківів).
- Сумісність з драйверами 3.0 А/фаза.
- Підходить для середніх та важких навантажень.
Галузі застосування
- Верстати з ЧПК (фрезерні, гравірувальні).
- 3D-принтери великого формату.
- Плотери та лазери.
- Промислова автоматизація, конвеєри.
Замовлення та доставка
Компанія ТОВ «ГП-ТЕХ» є офіційним постачальником продукції Wantai в Україні:
- прямі поставки з гарантією;
- консультації та допомога у підборі драйверів;
- рахунки з ПДВ для юридичних осіб;
- доставка по всій Україні.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Кількість виходів | 4 |
| Сила струму | 3A |
| Типорозмір фланця | NEMA23 |
| Утримуючий момент (Н∙м) | 1,86 |
