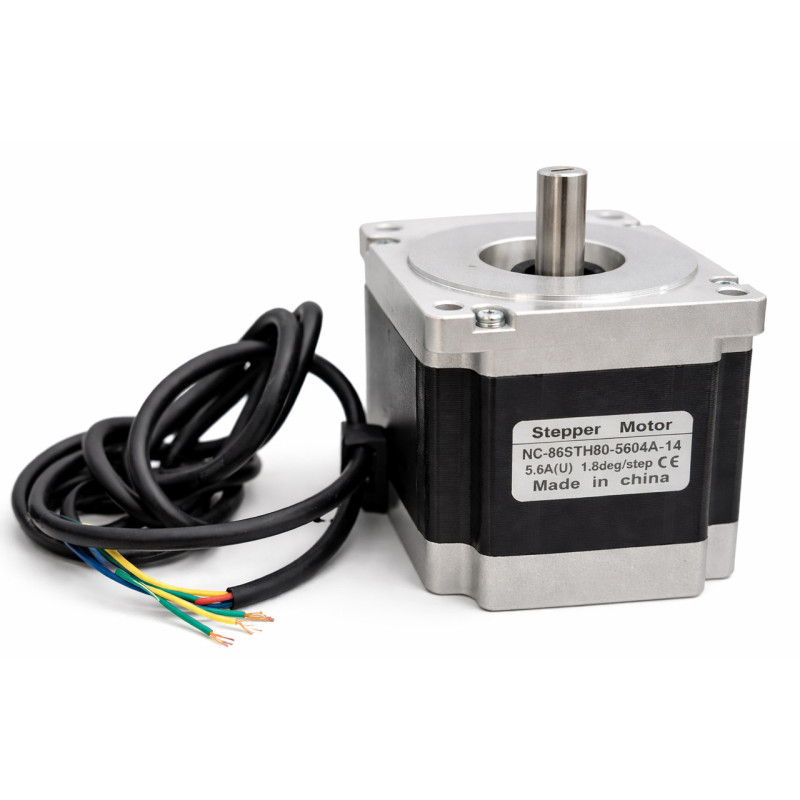

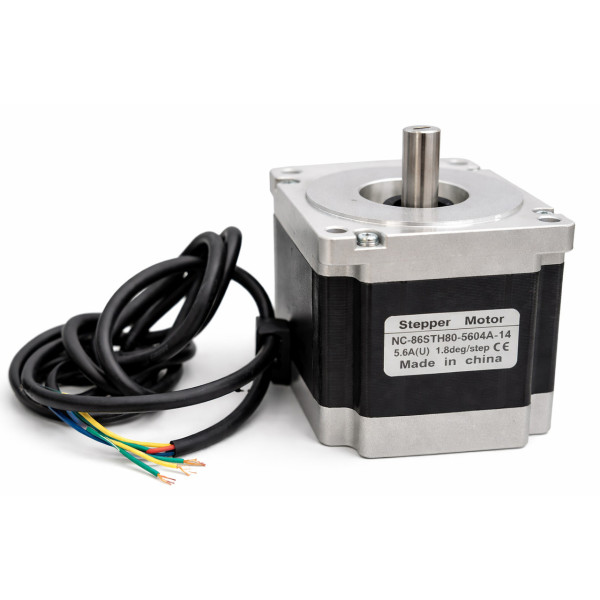

Гібридний кроковий двигун 86STH80-5604A-14T, 2 фази, 1.8°, 5.6 А, 4.2 Н·м, вал 14 мм, клас ізоляції B

Гібридний кроковий двигун 86STH80-5604A-14T, 2 фази, 1.8°, 5.6 А, 4.2 Н·м, вал 14 мм, клас ізоляції B

Ціна без ПДВ
Оплата на юридичних осіб з ПДВ можлива. Для отримання рахунку на оплату зверніться до відділу продажу.

Кроковий двигун 86STH80-5604A-14 — це потужний двофазний гібридний двигун типорозміру 86 мм (NEMA 34), призначений для точного позиціонування, впевненого утримання навантаження та стабільної роботи у складі верстатів з ЧПК, автоматизованих подач, лінійних модулів, координатних столів, дозувальних систем та іншого промислового обладнання.

Ця модель належить до більш потужного класу крокових двигунів порівняно із серією 57 мм і розрахована на застосування в системах, де потрібний підвищений крутний момент, жорсткіша механіка приводу та робота з більш навантаженими осями. Двигун поєднує в собі стандартний монтажний формат 86 × 86 мм, кут кроку 1.8°, номінальний струм 5.6 А та утримуючий момент 4.2 Н·м, завдяки чому підходить для широкого кола завдань у машинобудуванні, автоматизації, пакувальному обладнанні, системах подачі та різних механізмах лінійного переміщення.

Кроковий двигун забезпечує точне дискретне переміщення, стабільну роботу на низьких і середніх обертах, а також впевнене утримання позиції під навантаженням. Це робить його практичним рішенням для обладнання, де важливі точність, повторюваність руху, надійність приводу та достатній запас за моментом.

Окремою перевагою цієї моделі є клас ізоляції B. Це означає, що ізоляційні матеріали обмоток двигуна розраховані на підвищені теплові навантаження та допускають робочу температуру до 130°C. Для крокових двигунів такий параметр особливо важливий, оскільки під час тривалої подачі струму та утримання позиції обмотки можуть помітно нагріватися навіть без активного обертання вала. Наявність ізоляції класу B свідчить про те, що двигун краще переносить нагрів, має вищу термостійкість, стійкість до старіння ізоляції та розрахований на тривалу експлуатацію у промисловому обладнанні.

Двигун має вал діаметром 14 мм, корпус довжиною 80 мм, стандартний кріпильний формат і кабель підключення довжиною 1500 мм, тому його зручно інтегрувати в різні приводні системи. Він підходить для роботи з муфтами, шківами, гвинтовими передачами, редукторами та іншими елементами приводу, які застосовуються в обладнанні з ЧПК, автоматичних подачах і лінійних механізмах переміщення.

Кроковий двигун 86STH80-5604A-14 може використовуватися у фрезерних і свердлильних верстатах з ЧПК, плазмових і лазерних установках, автоматичних подачах, пакувальному та дозувальному обладнанні, промислових позиціонерах, лінійних осях і нестандартних механізмах, де потрібне точне покрокове керування та вищий крутний момент порівняно з двигунами меншого типорозміру.

Основні переваги

• типорозмір 86 мм / NEMA 34;
• двофазне виконання;
• кут кроку 1.8°;
• 200 кроків на оберт;
• утримуючий момент 4.2 Н·м;
• номінальний струм 5.6 А;
• вал 14 мм;
• кабель довжиною 1500 мм;
• клас ізоляції B;
• підходить для більш навантажених осей і приводних систем;
• сумісний із промисловими драйверами крокових двигунів відповідного струму.

Технічні характеристики

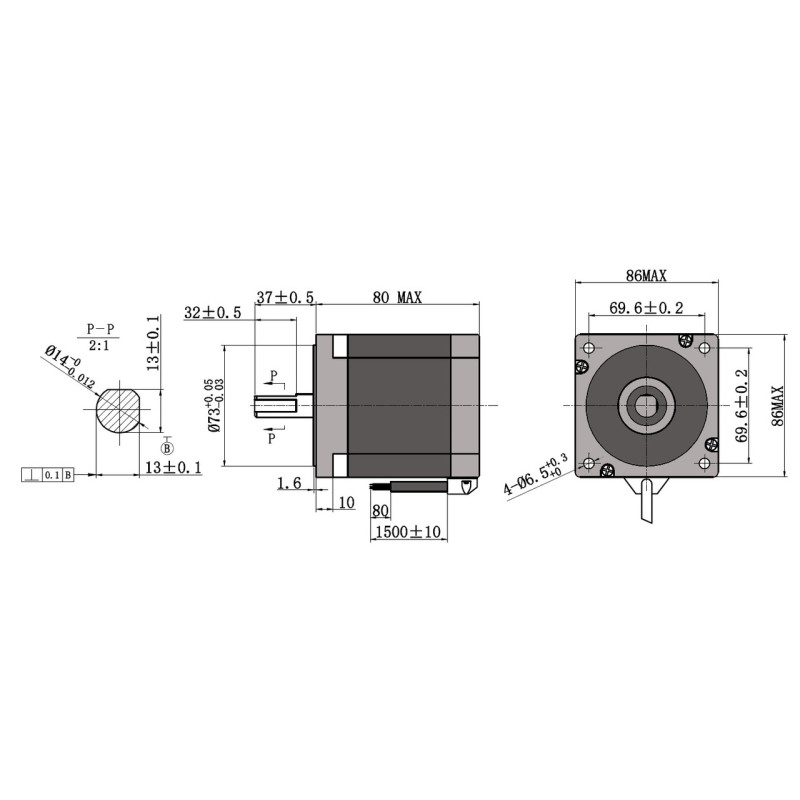

Габаритні та монтажні розміри

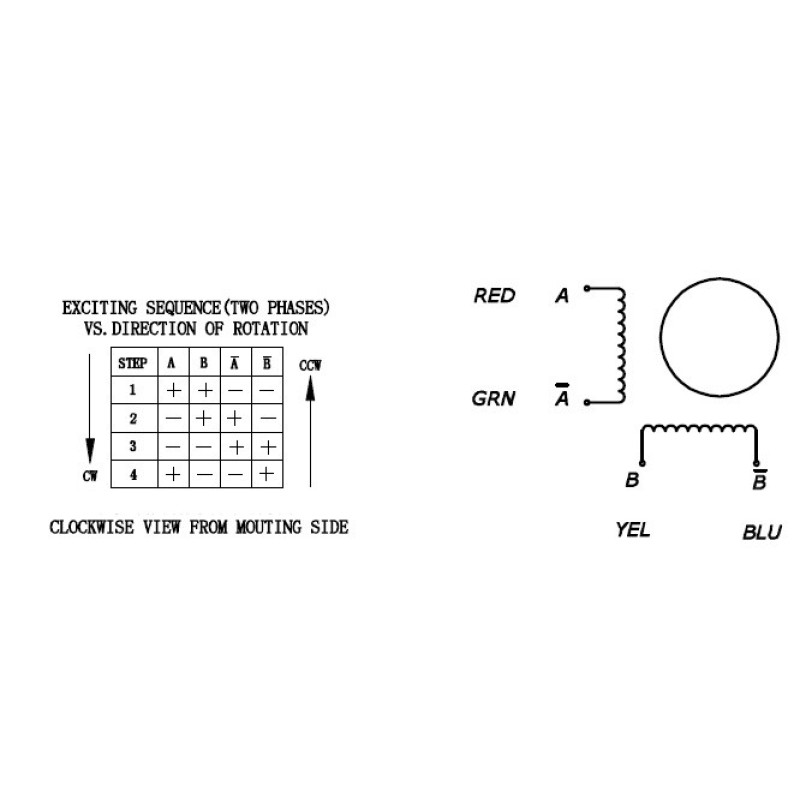

Схема підключення

Де застосовується

Цей кроковий двигун може використовуватися в такому обладнанні:

• фрезерні верстати з ЧПК;
• свердлильні та координатні системи;
• плазмові та лазерні установки;
• лінійні модулі та приводи подачі;
• кульково-гвинтові та трапецеїдальні приводи;
• пакувальні та дозувальні системи;
• промислові позиціонери;
• автоматизовані механізми з підвищеним навантаженням на вісь.
