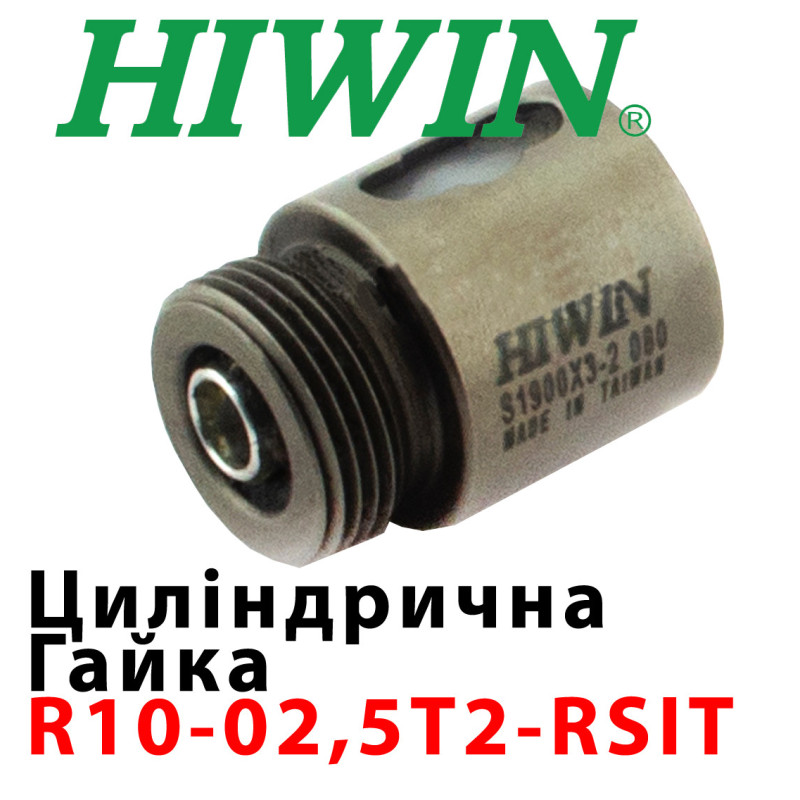

Циліндрична Гайка КГП, HIWIN, R10-02,5T2-RSIT
5927 грн
- Виробник: Hiwin
- Модель: R10-02,5T2-RSIT
- Наявність:Під замовлення

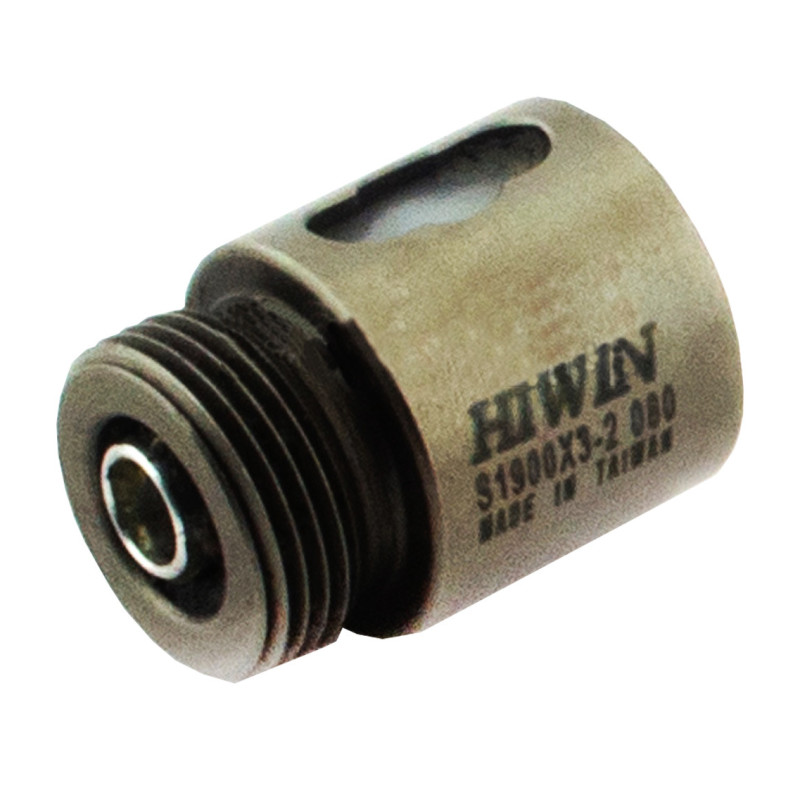

Циліндрична одинарна гайка (КГП) R10-02,5T2-RSIT від компанії Hiwin з внутрішнім типом рециркуляції кульок, без попереднього натягу.
Циліндрична Гайка ШВП, ціна вказана з ПДВ
|
ds |
Зовнішній діаметр валу |
9,3 |
мм |
|
D |
|
19,5 |
мм |
|
D1 |
Нарізна різьба |
M17 × 1 |
|
|
L |
Довжина гайки |
25 |
мм |
|
L1 |
|
7,5 |
мм |
|
dk |
|
8,1 |
мм |
|
Cdyn |
Динамічне навантаження |
2.100 |
N |
|
C0 |
Статичне навантаження |
2.630 |
N |
|
|
Осьовий люфт макс. |
0,04 |
мм |
|
|
Вага |
0,037 |
кг |
Розшифровка коду гайки ШВП від компанії HIWIN
R10-02,5T2-RSIT:
- R10 - гайка з правостороннім різьбленням номінальним діаметром різьблення 10 мм,
- 02,5 - крок різьблення 2,5 мм,
- Т2- конструкція гайки передбачає 1 контур 2 робочими витками кулькової доріжки,
- RSIT-Цилінрична одинарна гайка
Гайка працює в парі з КГП HIWIN, серії R10-02,5-1500-1500-0,052-RSIT
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Діаметр | 10 мм |
| Діаметр гайки | 10 |
| Динамічне навантаження (Н) | 2100 |
| Крок гайки | 2,5 |
| Напрямок різьблення | Правий |
| Статичне навантаження (Н) | 2630 |
