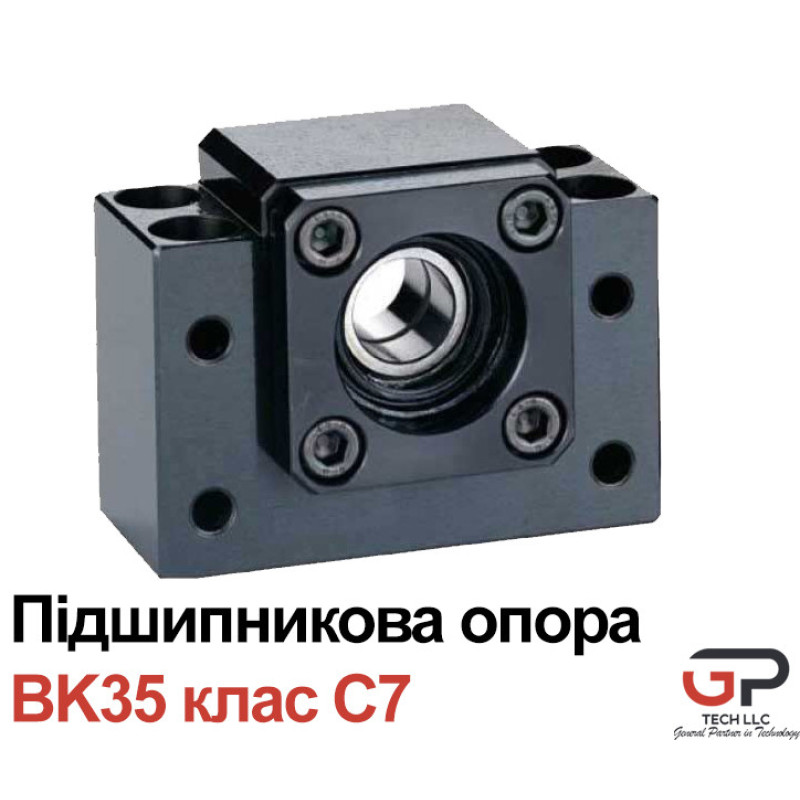

Підшипникова опора КГП, BK35-C7

Оплата для юридичних осіб з ПДВ також можлива. Для отримання рахунку на оплату зверніться до відділу продажів.

Кінцева опора гвинта КГП серії BK35 служить для фіксування кінця гвинта КГП  після токарної обробки до діаметра 35 мм. Два підшипники, які встановлені в опорі, дозволяють отримати надійне кріплення гвинта в упорному і радіальному напрямках. У комплекті з опорою йде стопорна гайка.

Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування і ремонту.

Характеристики:

• Тип опори: фіксуюча
• Посадковий діаметр: 35 мм
• Номінальні діаметри КГП: 40-45 мм
• Матеріал корпусу: сталь 40
• Кількість підшипників: 2 шт
• Тип підшипників: упорний, кульковий
• Клас точності: C7
• Тип підшипника в опорі - радіальний кульковий підшипник

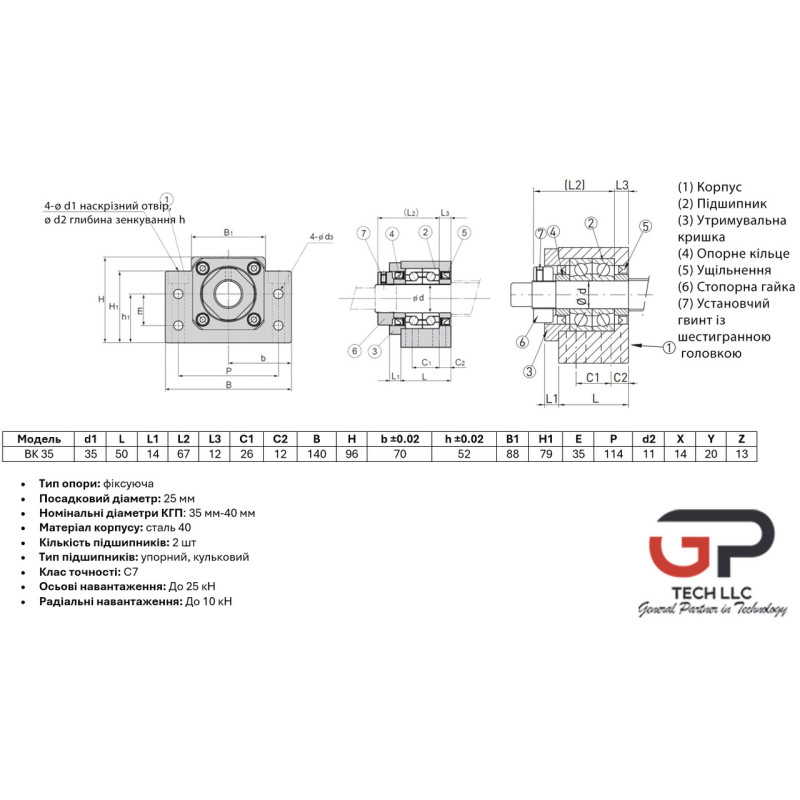

• Корпус: Основний корпус, в якому розміщені всі інші компоненти.
• Підшипник: Підшипник, що забезпечує плавне обертання та підтримує гвинт.
• Утримуюча кришка: Кришка, що утримує підшипник та запобігає його зміщенню.
• Опорне кільце: Кільце, що забезпечує додаткову жорсткість і стійкість конструкції.
• Ущільнення: Ущільнення, що захищає внутрішні компоненти від пилу і бруду.
• Стопорна гайка: Гайка, що фіксує гвинт на місці і запобігає його самовільному відкручуванню.
• Установочний гвинт з шестигранною головкою: Гвинт, що забезпечує надійне кріплення всіх компонентів.

Параметри:

 Параметри

Установка:

Опора ходового гвинта BK35 встановлюється на фіксованій стороні КГП , приймаючи на себе як осьові, так і радіальні навантаження. Це дозволяє забезпечити стабільність і надійність кріплення, запобігаючи небажаним коливанням і зміщенням гвинта під час роботи.

Кінцева опора КГП  серії BK35 має два підшипники. Посилені опори монтуються на сторону, де встановлений двигун, а опора з одним підшипником встановлюється на протилежну сторону.

Підшипники і навантаження:

Опора оснащена двома упорними кульковими підшипниками, які призначені для сприйняття осьових (упорних) і радіальних навантажень. Кульки всередині підшипників виготовлені з високоякісної сталі, що забезпечує довговічність і надійність роботи.

• Тип підшипників: Упорні кулькові підшипники
• Діаметр кульок: Зазвичай 4-5 мм, залежно від моделі підшипника
• Осьові навантаження: До 25 кН
• Радіальні навантаження: До 10 кН

Осьові навантаження (кН): Навантаження, яке підшипник може витримувати вздовж осі обертання.

Радіальні навантаження (кН): Навантаження, яке підшипник може витримувати перпендикулярно осі обертання.

Клас точності С7 і порівняння з С5

Клас точності С7 характеризується наступними параметрами:

• Точність позиціонування: ±50 мкм/300 мм
• Стійкість до зносу: Висока
• Застосування: Підходить для загальнопромислових застосувань, де потрібна надійність і стабільність при помірних вимогах до точності.

Клас точності С5 має більш суворі параметри:

• Точність позиціонування: ±23 мкм/300 мм
• Стійкість до зносу: Дуже висока
• Застосування: Використовується у високоточних системах, таких як верстати з ЧПУ і автоматизовані системи, що вимагають найвищої точності.

Застосування:

Опора ходового гвинта BK35 широко використовується в системах з кульковими гвинтовими передачами (КГП ), де потрібна висока точність позиціонування і надійність. Ідеально підходить для верстатів з ЧПУ, автоматизованих виробничих ліній і інших механізмів, що вимагають точної фіксації гвинтів.
