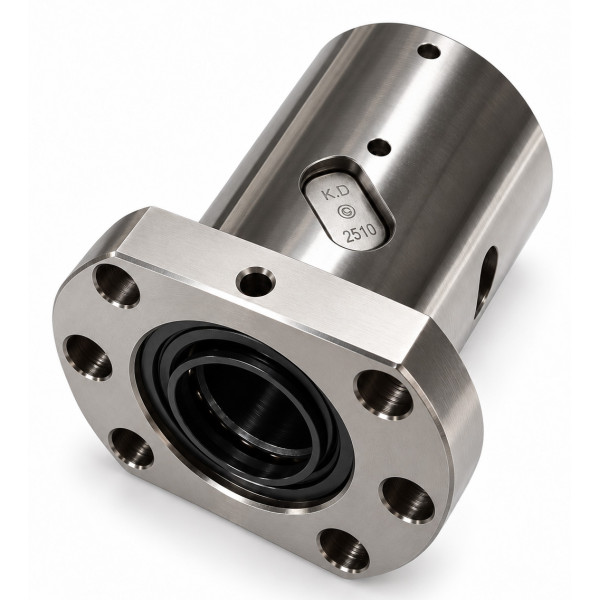

Гайка КГП SFU2510-M діаметр 25 мм, крок 10 мм, з металевим дефлектором

Гайка КГП SFU2510-M діаметр 25 мм, крок 10 мм, з металевим дефлектором

Ціна з ПДВ.

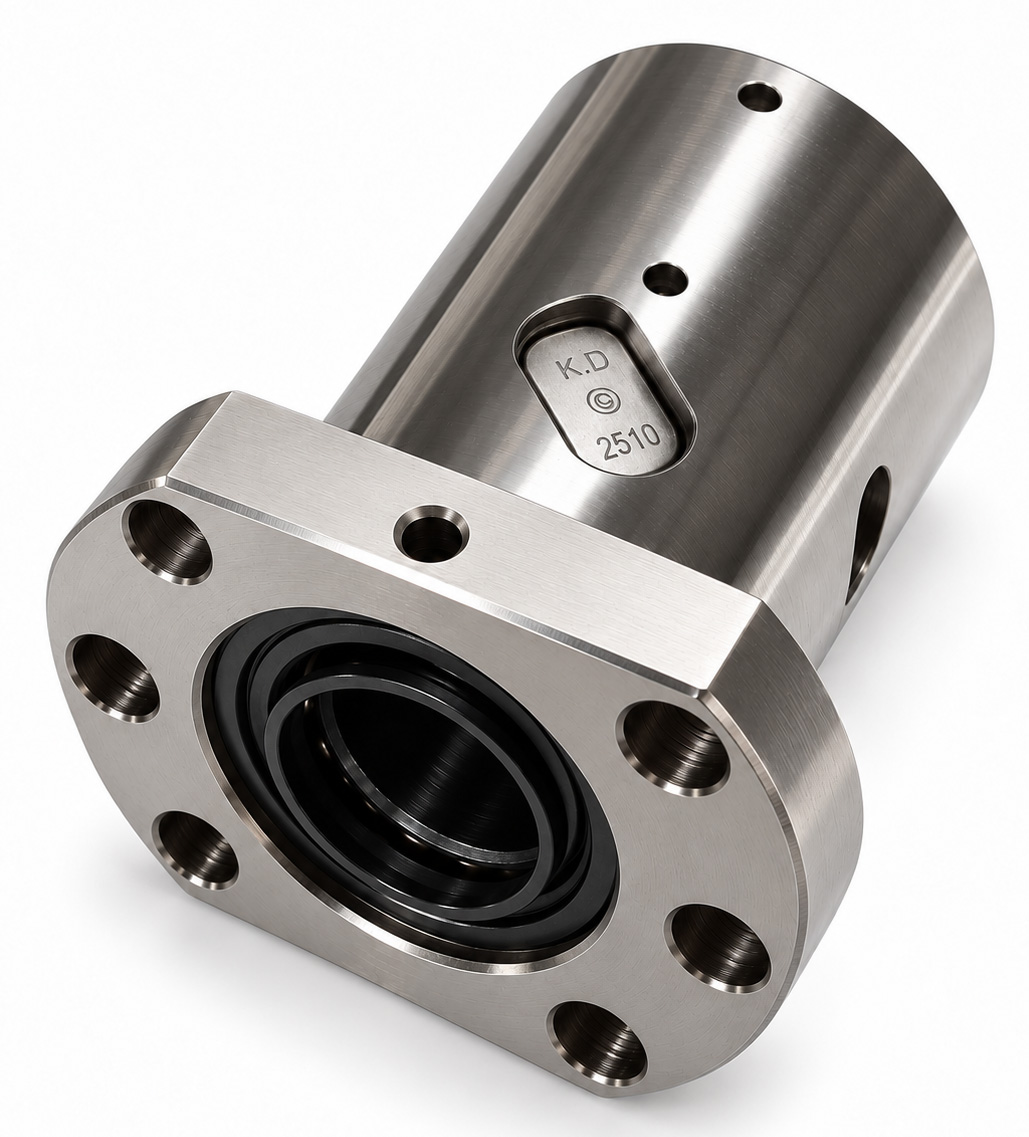

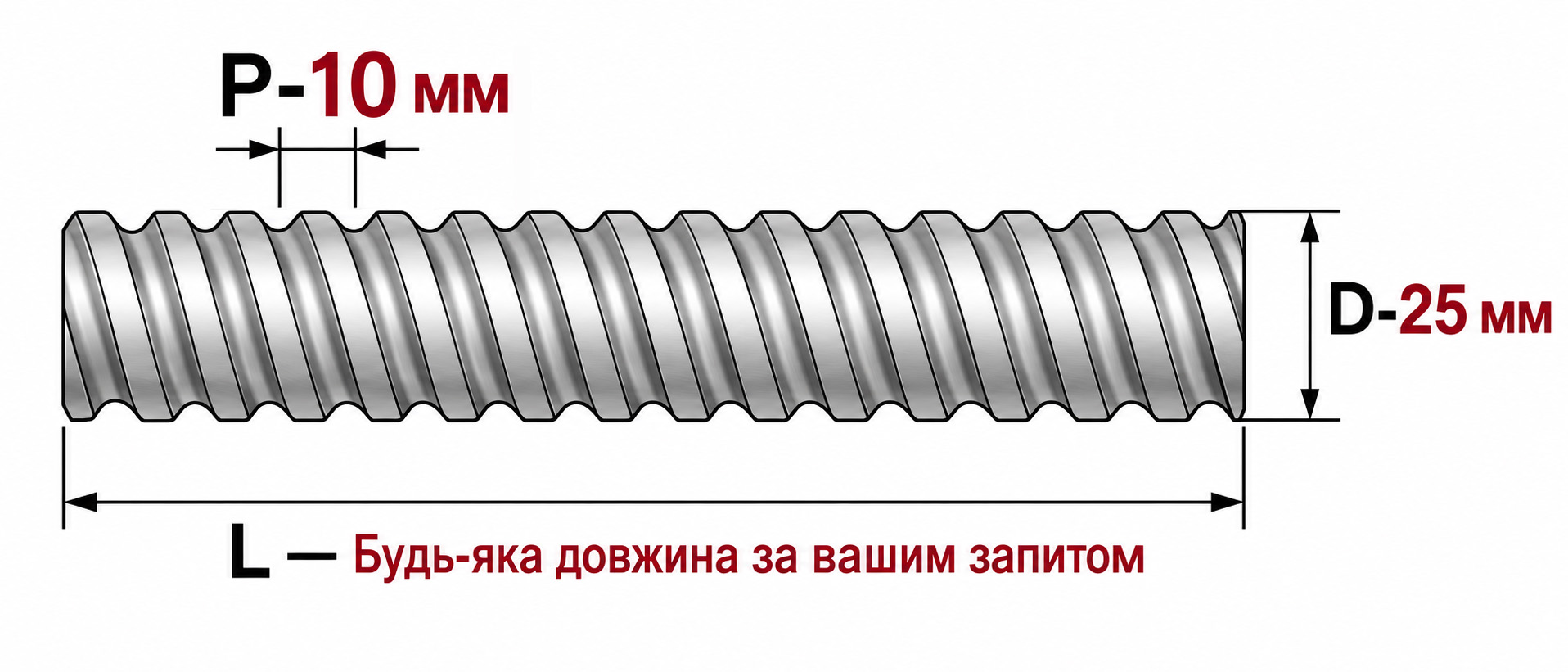

SFU2510-M — фланцева кулькова гайка для кульково-гвинтової передачі (КГП), призначена для роботи з кульковим гвинтом номінальним діаметром 25 мм та кроком 10 мм.

Гайка використовується для перетворення обертального руху кулькового гвинта в точне та плавне лінійне переміщення. Конструкція з циркуляцією кульок забезпечує низьке тертя, високий ККД передачі, плавність переміщення та можливість багаторазової роботи у прямому і реверсивному напрямках.

Головна конструктивна особливість модифікації SFU2510-M — металевий дефлектор системи рециркуляції кульок, який також можна описати як металевий механізм повернення кульок.

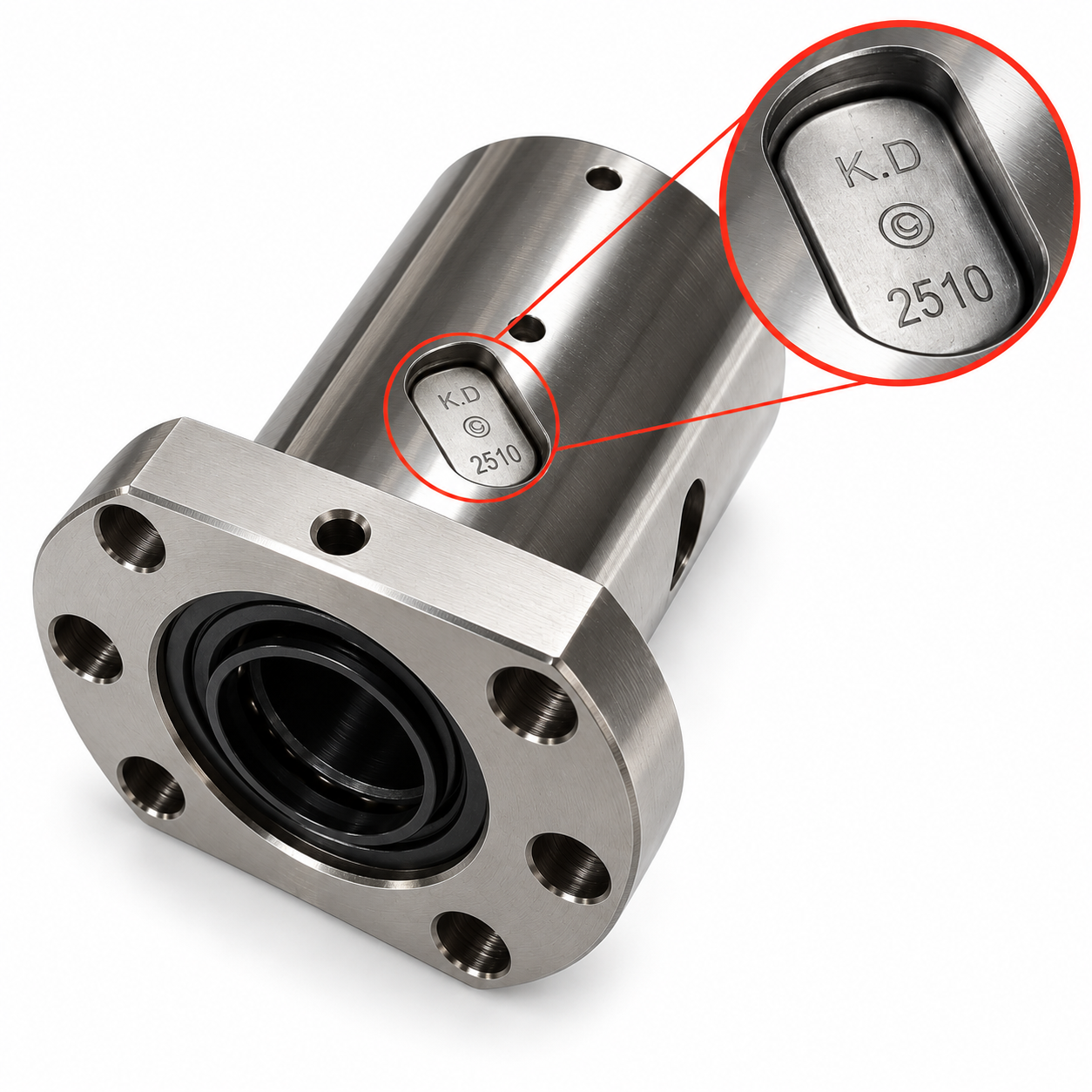

Позначення M у назві SFU2510-M використовується для ідентифікації даного виконання з Metal Deflector — металевим дефлектором.

Металевий дефлектор системи рециркуляції кульок

Під час роботи КГП кульки переміщуються по профільованих доріжках між гвинтом і гайкою та передають осьове навантаження.

Для безперервної роботи кульки повинні після проходження робочої ділянки повернутися до початку наступного циклу.

Цю функцію виконує система рециркуляції кульок.

У модифікації SFU2510-M одним із ключових елементів цієї системи є металевий дефлектор, який:

• змінює напрямок руху кульок після проходження робочої ділянки;
• направляє кульки в канал повернення;
• забезпечує їх повернення до наступної робочої ділянки;
• формує замкнений цикл циркуляції кульок усередині гайки;
• підтримує правильну траєкторію руху кульок.

Таким чином, під час роботи кульки не виходять із гайки, а безперервно циркулюють по замкненому контуру.

Схематично принцип роботи можна показати так:

робоча доріжка → металевий дефлектор → канал повернення → наступна робоча ділянка → повторення циклу

Особливість SFU2510-M — металевий дефлектор

У кулькових гайках серії SFU елементи системи повернення кульок можуть виготовлятися з різних матеріалів, у тому числі з технічних полімерів.

У даній модифікації SFU2510-M дефлектор виготовлений із металу.

Металеве виконання забезпечує:

• високу механічну міцність дефлектора;
• підвищену стійкість елемента до деформації;
• стабільність геометрії каналу повернення кульок;
• стійкість при багаторазових циклах переміщення;
• придатність для механізмів із частими прямими та реверсивними переміщеннями;
• відсутність полімерного дефлектора в даному вузлі повернення кульок.

Технічні характеристики SFU2510-M

Динамічна вантажопідйомність Ca

Для модифікації SFU2510-M вказана динамічна вантажопідйомність:

Ca ≈ 2138 кгс / 20.96 кН

Динамічна вантажопідйомність використовується під час розрахунку ресурсу КГП при роботі з повторюваним навантаженням.

Це не означає, що гайку можна безпосередньо використовувати для переміщення вантажу масою 2138 кг без додаткового інженерного розрахунку.

При підборі КГП необхідно враховувати:

• напрямок встановлення гвинта;
• довжину гвинта;
• швидкість обертання;
• прискорення та гальмування;
• частоту реверсів;
• ударні навантаження;
• спосіб закріплення кінців гвинта;
• робочий цикл;
• необхідний ресурс;
• умови та якість змащування.

Статична вантажопідйомність C₀a

Статична вантажопідйомність модифікації:

C₀a ≈ 4264 кгс / 41.82 кН

Цей параметр характеризує допустиме статичне навантаження на контакт кульок і доріжок кочення та використовується при розрахунку кульково-гвинтової передачі.

Значення 4264 кгс не слід трактувати як допустиму вагу вантажу 4264 кг.

Реальне допустиме робоче навантаження повинно визначатися з урахуванням конструкції всього приводу та необхідного коефіцієнта запасу.

Жорсткість гайки

Довідкове значення жорсткості:

K = 35 кгс/мкм ≈ 343 Н/мкм.

Жорсткість характеризує опір вузла осьовій пружній деформації під дією навантаження.

Фактична жорсткість змонтованої КГП також залежить від:

• осьового зазору;
• попереднього натягу;
• точності кулькового гвинта;
• підбору кульок;
• опор гвинта;
• способу монтажу;
• жорсткості корпусу обладнання.

Металевий дефлектор та вантажопідйомність

Металевий дефлектор є конструктивною особливістю системи повернення кульок.

Його не слід безпосередньо ототожнювати зі збільшенням класу точності, зменшенням осьового люфту або зміною попереднього натягу КГП.

Основною перевагою металевого виконання є механічна міцність та стабільність самого елемента рециркуляції кульок.

Переваги SFU2510-M

Де застосовується SFU2510-M

Гайка КГП SFU2510-M може використовуватися у:

• верстатах з ЧПУ;
• фрезерних верстатах;
• токарному обладнанні;
• лазерних та плазмових верстатах;
• деревообробному обладнанні;
• автоматизованих виробничих лініях;
• лінійних приводах;
• координатних столах;
• промислових маніпуляторах;
• пакувальному обладнанні;
• системах позиціонування;
• спеціальному машинобудівному обладнанні.

SFU2510-M та стандартне виконання з полімерним дефлектором

Рекомендації з експлуатації

Для забезпечення нормального ресурсу КГП необхідно регулярно контролювати наявність мастила та не допускати роботи гайки без змащування.

Особливу увагу необхідно приділяти захисту гвинта від:

• металевої стружки;
• абразивного пилу;
• деревного пилу;
• піску;
• охолоджувальної рідини з абразивними частинками;
• інших забруднень, здатних потрапити між кульками та доріжками кочення.

При монтажі гайки також необхідно забезпечити правильне співвісне встановлення КГП без перекосу та додаткового бокового навантаження.

Важливо

Не знімайте гайку з кулькового гвинта без спеціальної транспортної втулки.

При повному сходженні гайки з гвинта кульки можуть випасти з внутрішніх каналів рециркуляції.

Для демонтажу гайки необхідно використовувати втулку відповідного діаметра, на яку гайка плавно переводиться без втрати кульок.
