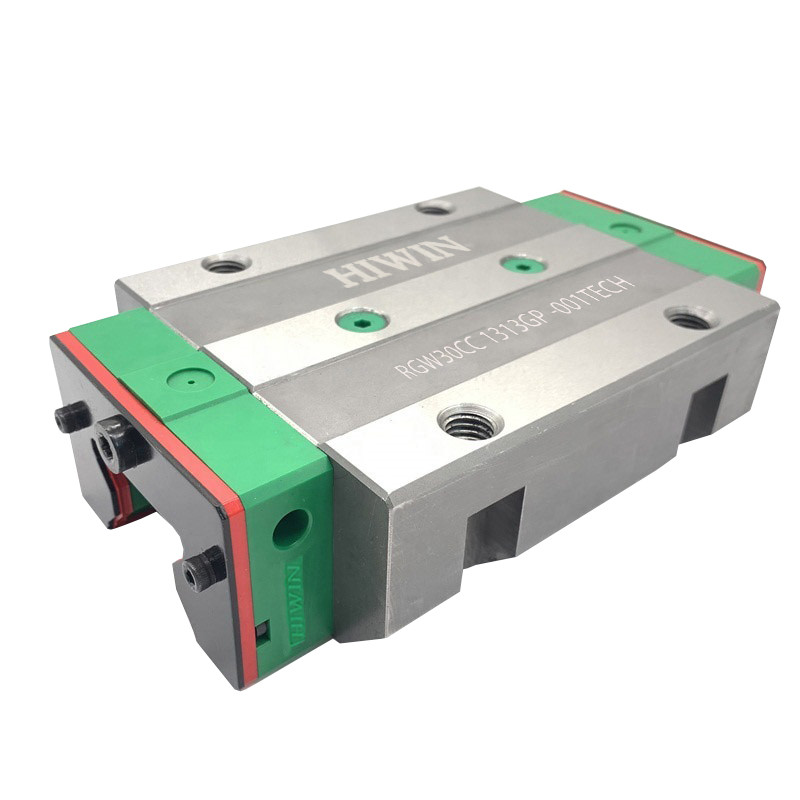

Каретка HIWIN, RGW30CCZAH, ціна з ПДВ
3477 грн
- Виробник: Hiwin
- Модель: RGW30CCZAH
- Наявність:Під замовлення

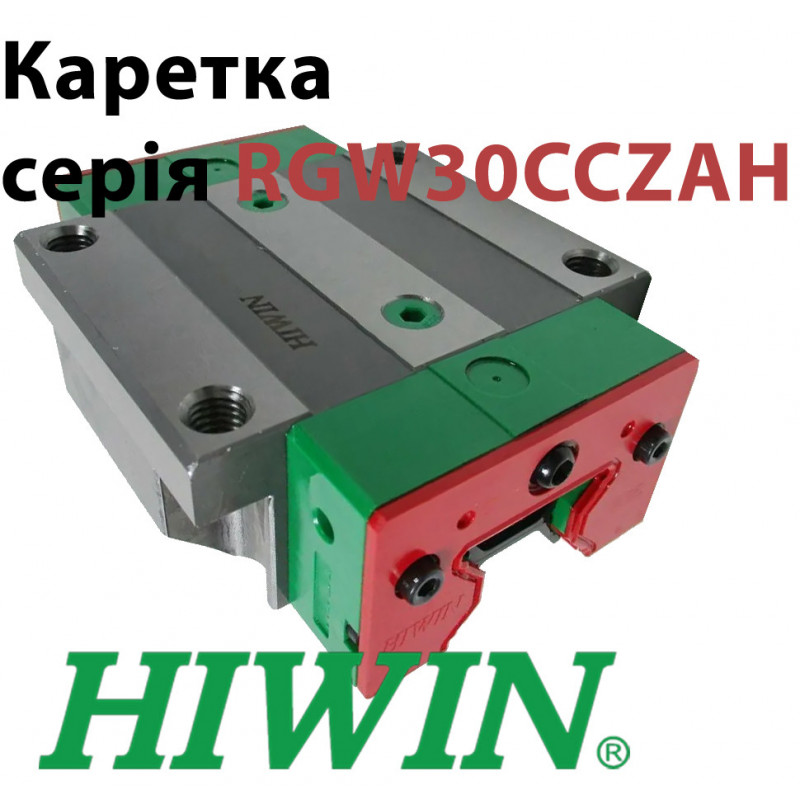

Фланцева Каретка або фланцевий Блок системи лінійного переміщення, RGW30CCZAH
Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.
Ціни вказані з ПДВ.
Каретка з напрямною призначена для системи лінійного переміщення. Застосування лінійних напрямних та кареток. Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.
Серія RGW від компанії Hiwin масово застосовуються та використовуються – Обробні центри, Токарні верстати з ЧПУ, Шліфувальні верстати, Точні фрезерні верстати, Обладнання для різання металів, Автоматичні пристрої, Транспортне обладнання, Вимірювальне обладнання, Устаткування з високою точністю позиціонування, Фрезерні верстати з ЧПУ , плазмові верстати.
Лінійний підшипник RGW30CCZAH працює в парі з напрямними серії RGR30 від компанії Hiwin.

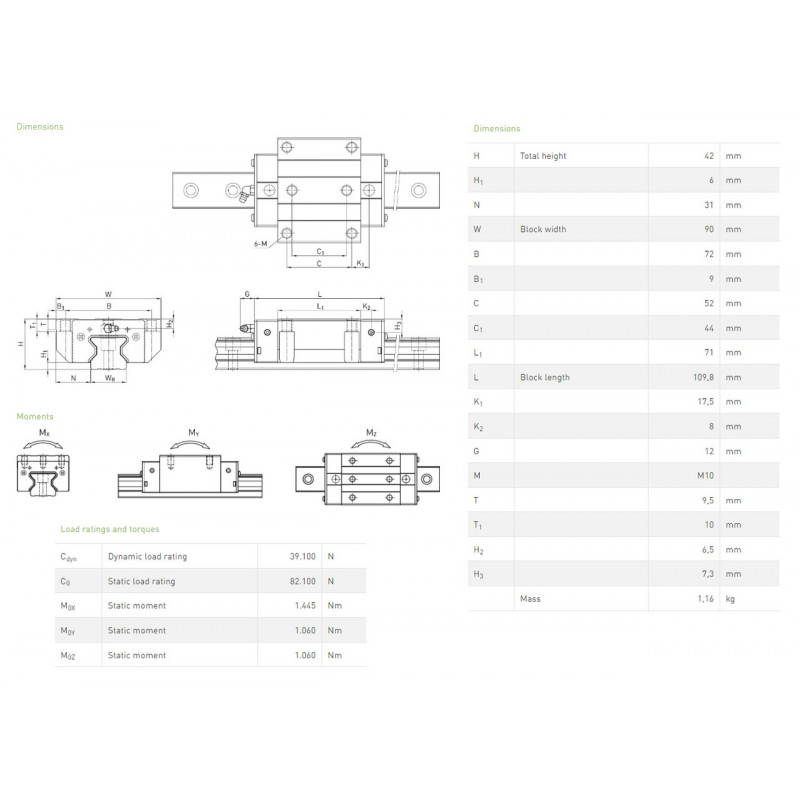

Опис та характеристики
- Розмір -30
- Тип каретки – Фланцевий
- Виробник – Тайвань
- Клас точності – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
С1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
|
|
ВИсота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага |
|
|
42 |
6 |
31 |
90 |
72 |
9 |
52 |
44 |
71 |
109,,8 |
17,5 |
8 |
12 |
M10 |
9,5 |
10 |
6,5 |
7,3 |
1,16 |
*параметри вказані в мм
* Вага каретки в кг
|
Cdyn |
Динамічна вантажопідйомність |
39,100 |
|
C0 |
Статична вантажопідйомність |
82,100 |
|
M0X |
Статичний момент |
1,445 |
|
M0Y |
Статичний момент |
1,060 |
|
M0Z |
Статичний момент |
1,060 |
|
Код |
Попереднє завантаження |
додаток |
Приклад застосування |
|
ZA |
0.07C~0.09C |
Потрібна висока точність |
|

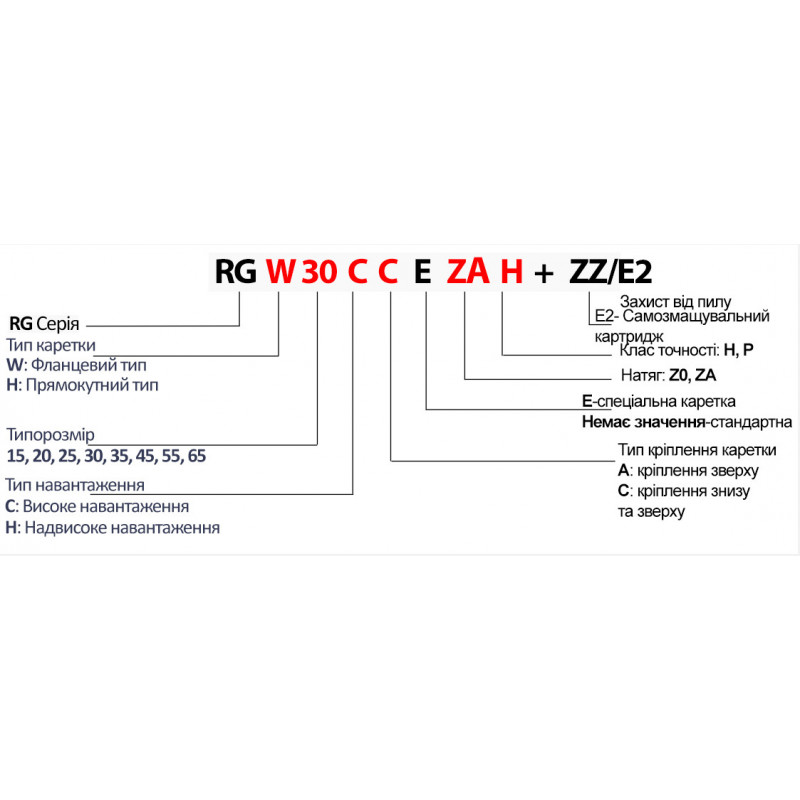

| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 42 |
| Динамічне навантаження (Н) | 39100 |
| Довжина каретки (L) | 109.8 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 30 |
| Серія Каретки | RG |
| Статичне навантаження (Н) | 82100 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 90 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
