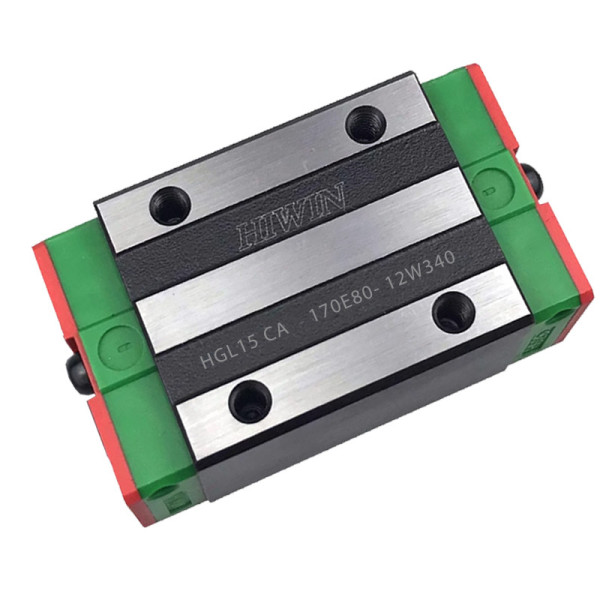

Каретка або Блок системи лінійного переміщення, HGL15CAZ0H
Низькопрофільний квадратний лінійний напрямний блок для монтажу зверху
Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.
Ціни вказані з ПДВ.
Каретка з напрямною призначена для системи лінійного переміщення. Застосування лінійних напрямних та кареток. Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.
Серія HGL від компанії Hiwin масово застосовуються та використовуються – Обробні центри, Токарні верстати з ЧПУ, Шліфувальні верстати, Точні фрезерні верстати, Обладнання для різання металів, Автоматичні пристрої, Транспортне обладнання, Вимірювальне обладнання, Устаткування з високою точністю позиціонування, Фрезерні верстати з ЧПУ , плазмові верстати.
Лінійний підшипник HGL15CAZ0H працює в парі з напрямними серії HGR15 від компанії Hiwin.
Опис та характеристики
- Розмір -15
- Тип каретки – Прямокутний
- Виробник – Тайвань
- Клас точності – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага |
|
24 |
4,3 |
9,5 |
34 |
26 |
4 |
26 |
39,4 |
61,4 |
10 |
4,85 |
5,3 |
M4 |
4 |
6 |
3,95 |
3,7 |
0,14 |
*параметри вказані в мм
* Вага каретки в кг
|
Cdyn |
Динамічна вантажопідйомність |
14.700 |
N |
|
C0 |
Статична вантажопідйомність |
23.470 |
N |
|
M0X |
Статичний момент |
120 |
Nm |
|
M0Y |
Статичний момент |
100 |
Nm |
|
M0Z |
Статичний момент |
100 |
Nm |
|
Код |
Попереднє завантаження |
додаток |
Приклад застосування |
|
Z0 |
0~ 0.02C |
Незмінний напрямок навантаження, незначні поштовхи та низька точність |
Транспортні системи, автоматичні пакувальні машини, осі X-Y у промислових машинах, зварювальні автомати |
Каретки серії HGL15CAZ0H можуть працювати в парі з лінійними напрямними Hiwin серії
- HGR15R4000H
- HGR15R4000C
- HGR15T4000H
- HGR15T4000C
Низькопрофільний квадратний лінійний напрямний блок HGL15CAZ0H Широко використовуються
- Обробні центри
- Верстати
- Важкі ріжучі машини
- Шліфувальні верстати
- Машина для лиття під тиском
- Автоматика
- Пристрій високошвидкісної передачі
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 24 |
| Динамічне навантаження (Н) | 14700 |
| Довжина каретки (L) | 61.4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 23470 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 34 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | L (прямокутна низькопрофільна) |
| Клас точності | H |
