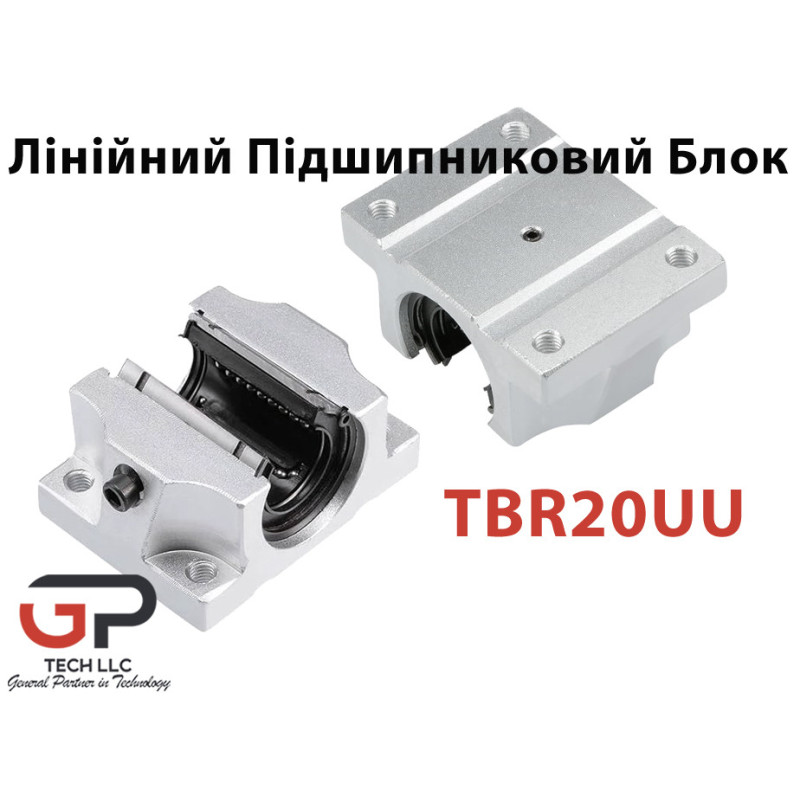

Лінійний підшипник, TBR20UU

Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.

Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачанні деталей для верстатів та їх ремонту.

TBR20UU являє собою відкриту конструкцію лінійного т-подібного підшипника. Ми надаємо моделі різних розмірів, здатні витримувати різноманітні навантаження. Виготовлені з алюмінію, вони перешкоджають потраплянню дрібного сміття і бруду в механізми, подовжуючи термін їх служби.

Каталог Продукції нашої компанії

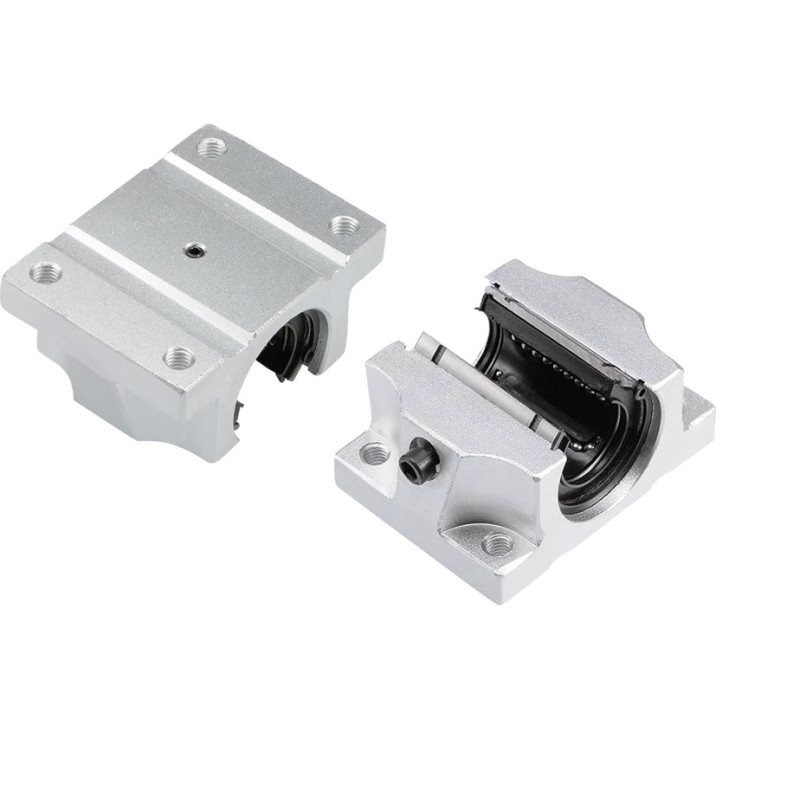

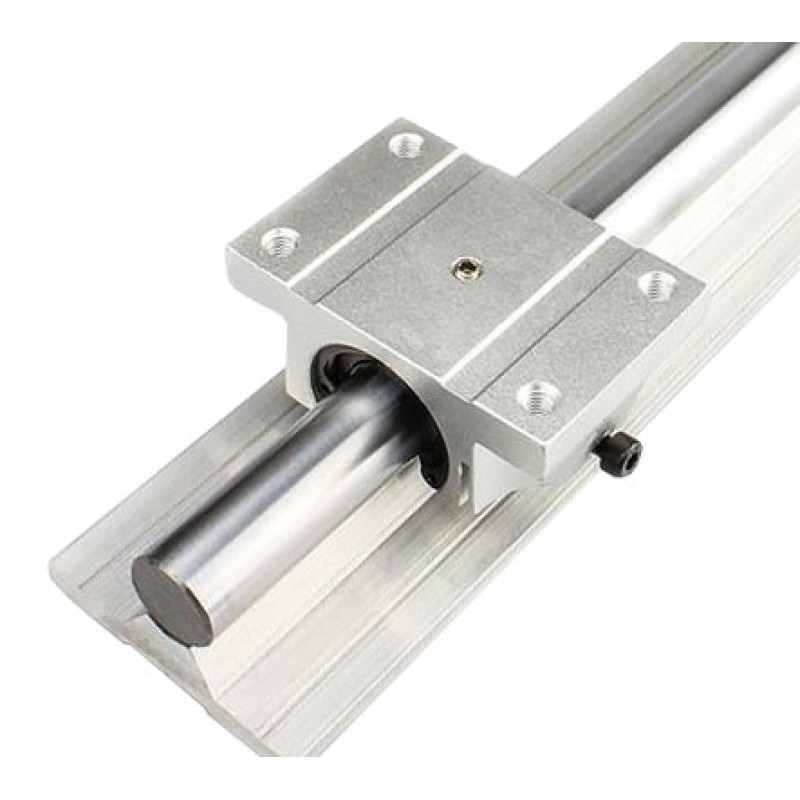

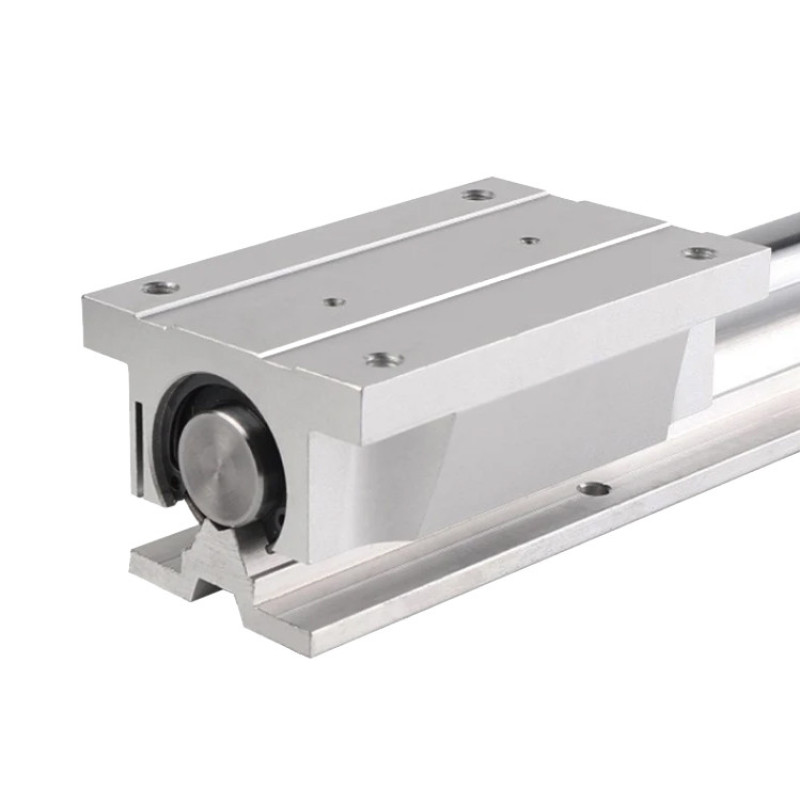

Каретка TBR20UU являє собою лінійний кульковий підшипник в алюмінієвому корпусі відкритого типу, який використовується з циліндричними лінійними валами на опорі діаметром 20 мм.(SBR-20- БУДЬ-ЯКОЇ ДОВЖІНИ)

TBR20UU

Алюмінієвий корпус має високу міцність і легкість, завдяки чому підшипник вирізняється довговічністю і надійністю в експлуатації. Наявність 4-х різьбових отворів у нижній частині корпусу дає змогу легко монтувати підшипник на плиту або кронштейн, забезпечуючи зручність і гнучкість установлення в різних інженерних і проєктних рішеннях.

Використання алюмінієвого корпусу не тільки захищає підшипник від зовнішнього впливу і пошкоджень, а й забезпечує відмінну теплопровідність, що сприяє відведенню тепла від підшипника в процесі роботи, збільшуючи його термін служби. Підшипник TBR20UU ідеально підходить для застосування в деревообробному, металорізальному і лазерному обладнанні, де потрібна висока точність лінійного переміщення. Лінійні підшипники TBR20UU активно використовуються в галузі верстатобудування. Даний підшипник підходить виключно для валів типу SBR20, надаючи стабільну і точну направляючу для рухомого елемента. Такі блоки знаходять своє застосування у верстатах з ЧПУ, лазерному і плазмовому обладнанні, а також гравірувальних верстатах.

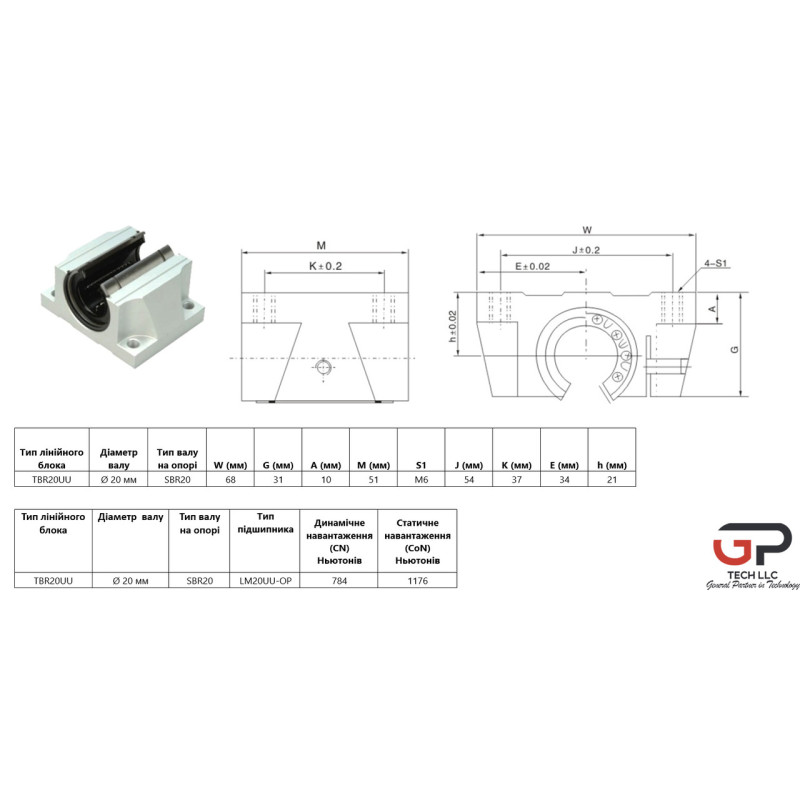

Тип лінійного блока	Діаметр  валу	Тип валу на опорі	W (мм)	G (мм)	A (мм)	M (мм)	S1	J (мм)	K (мм)	E (мм)	h (мм)
TBR20UU	Ø 20 мм	SBR20	68	31	10	51	M6	54	37	34	21



Параметри

 розшифровка каретки TBR20UU:

• TBR: Тип підшипника з U-подібною кареткою для лінійного переміщення.
• 20: Діаметр направляючого вала становить 20 мм.
• UU: Підшипник має захисні ущільнення з обох боків.

Динамічне навантаження (Ньютонах)= 784 Ньютонів або 79,95 кг

Статичне навантаження (Ньютонах) - 1176 Ньютонів або 119,93 кг.

Ці параметри мають ключове значення для забезпечення надійності, довговічності та ефективності роботи обладнання.

Динамічне навантаження:

Динамічне навантаження відноситься до максимального навантаження, яке підшипник може витримати під час руху або обертання без шкоди для свого терміну служби. Цей параметр особливо важливий у додатках, де підшипник піддається регулярним рухам або вібрації в процесі роботи. Вибір підшипника з відповідним значенням динамічного навантаження гарантує, що він зможе витримувати операційні умови без передчасного зносу або пошкодження, що впливає на точність і плавність руху механізмів.

Статичне навантаження:

Статичне навантаження вказує на максимальне навантаження, яке підшипник здатен витримати в нерухомому стані. Цей параметр критичний для застосувань, де підшипники зазнають високих навантажень у стані спокою або під час повільних рухів. Підшипник з адекватним рівнем статичного навантаження забезпечить надійну підтримку і стабільність конструкції, запобігаючи деформації або пошкодженню за високих статичних навантажень.

• U-подібна каретка: Відкрита конструкція каретки, яка полегшує встановлення та обслуговування.
• Захисні ущільнення: Забезпечують захист від забруднень і продовжують термін служби підшипника.

Застосування:

• Верстати з ЧПУ: Забезпечує точне лінійне переміщення ріжучих інструментів або заготовок.
• Робототехніка: Використовується в лінійних приводах і маніпуляторах для точного переміщення.
• Автоматизація: Застосовується в транспортувальних системах і позиціонуючих пристроях.
