Кроковий двигун,NC-86STH80-5604A-14, 4 Н∙м
2819 грн
- Модель: NC-86STH80-5604A-14
- Наявність:В наявності

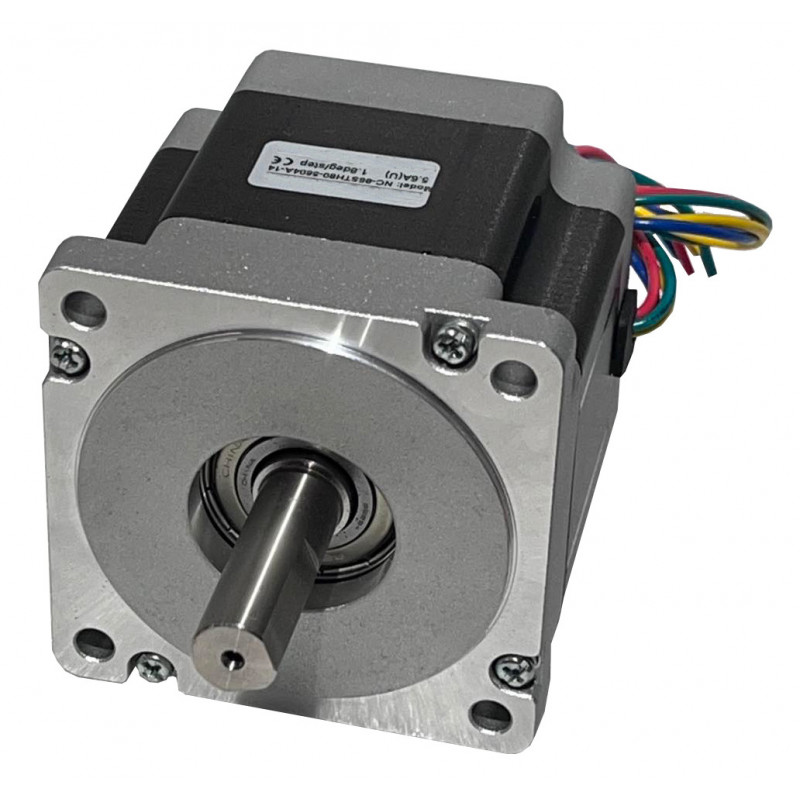

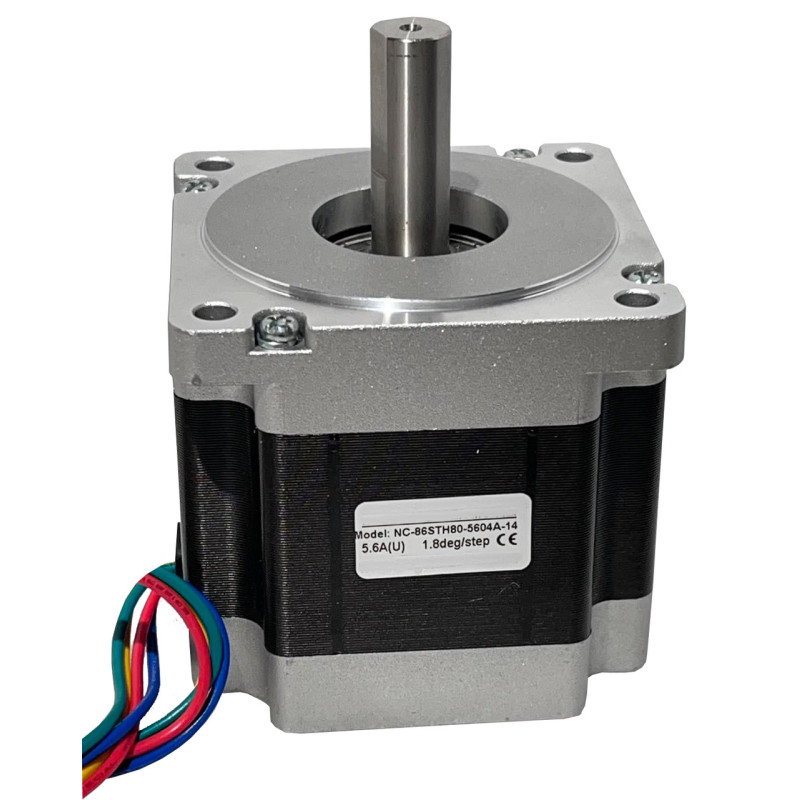

Гібридний кроковий двигун Wantai NC-86STH80-5604A-14 (NEMA34, 5.6 А, 1.8°, 4.0 Н·м, Ø14 мм вал зі шпонковим пазом)
Ціна без ПДВ
Оплата з ПДВ можлива для юридичних осіб — для отримання рахунку з ПДВ звертайтесь до відділу продажу ТОВ «ГП-ТЕХ».
Кроковий двигун Wantai NC-86STH80-5604A-14 — це потужний гібридний двофазний мотор стандарту NEMA34. Корпус довжиною 80 мм, діаметр вала Ø14 мм зі шпонковим пазом та утримуючий момент 4.0 Н·м роблять його оптимальним для важких ЧПК-верстатів, фрезерів, портальних систем, а також промислових автоматизованих комплексів.
Що таке гібридні крокові двигуни?
Гібридні крокові мотори (Hybrid Stepper Motors) поєднують переваги крокових двигунів з постійними магнітами (PM) та реактивних (VR):
- висока точність позиціонування (1.8° або 0.9° на крок);
- великий крутний момент на низьких обертах;
- стабільна робота без ривків;
- промислова надійність і довговічність;
- здатність працювати з великими навантаженнями.
Саме тому гібридні крокові двигуни, такі як Wantai NC-86STH80-5604A-14, особливо затребувані в промисловості та верстатах з ЧПК.

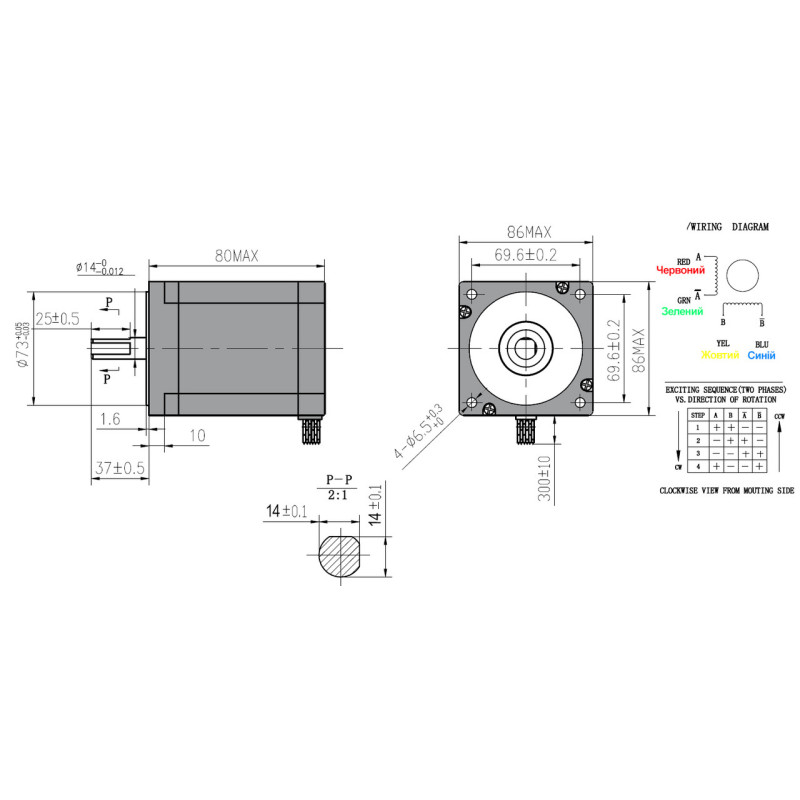

Технічні характеристики
|
Параметр |
Значення |
|
Модель |
NC-86STH80-5604A-14 |
|
Тип |
Гібридний кроковий двигун, 2 фази |
|
Стандарт корпусу |
NEMA34 (86 × 86 мм) |
|
Довжина корпусу |
80 мм |
|
Кут кроку |
1.8° ±5% (200 кроків/оберт) |
|
Номінальний струм |
5.6 А/фаза |
|
Номінальна напруга |
1.68 В |
|
Опір обмотки |
0.3 Ω ±0.1 |
|
Індуктивність |
3.0 мГн ±20% |
|
Утримуючий момент |
4.0 Н·м |
|
Детент-момент |
0.6 Н·м |
|
Інерція ротора |
1400 г·см² |
|
Клас ізоляції |
B (130 °C) |
|
Довжина проводів |
300 мм ±10 мм |
|
Діаметр вала |
Ø14 мм |
|
Тип вала |
циліндричний, зі шпонковим пазом |
|
Довжина виступу вала |
37 мм ±0.5 |
|
Посадочний уступ |
Ø73 мм |
|
Кріплення |
4×M6, крок 69.6 мм |
|
Допустиме осьове навантаження |
60 Н |
|
Допустиме радіальне навантаження |
220 Н |
|

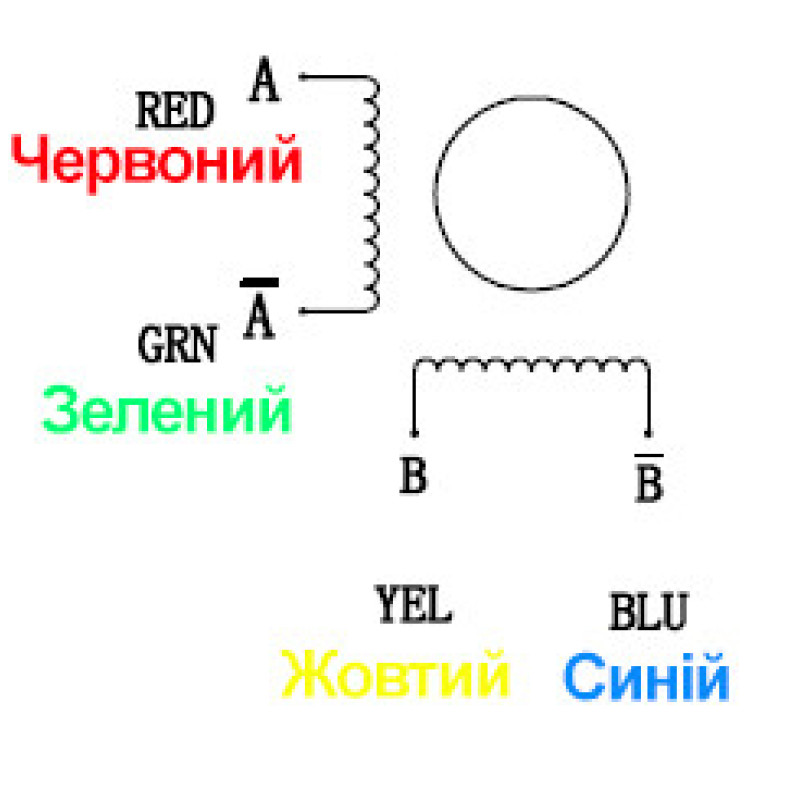

Схема підключення |
4 дроти (біполярний) |
Особливості та переваги
- Потужний двигун NEMA34 з моментом 4.0 Н·м.
- Вал Ø14 мм зі шпонковим пазом для надійної передачі крутного моменту.
- Підходить для важких навантажень і промислових ЧПК.
- Висока точність (1.8°/крок).
- Гібридна конструкція — стабільність і довговічність.
Галузі застосування
- Фрезерні та портальні верстати з ЧПК.
- Лазерні та гравірувальні системи.
- Автоматизація виробничих ліній.
- Важкі механізми, конвеєри.
Замовлення та доставка
Компанія ТОВ «ГП-ТЕХ» є офіційним постачальником продукції Wantai в Україні:
- прямі поставки з гарантією якості;
- консультації та допомога у підборі драйверів;
- рахунки з ПДВ для юридичних осіб;
- доставка по всій Україні.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Кількість виходів | 4 |
| Сила струму | 5,6А |
| Типорозмір фланця | NEMA34 |
| Утримуючий момент (Н∙м) | 4 |
