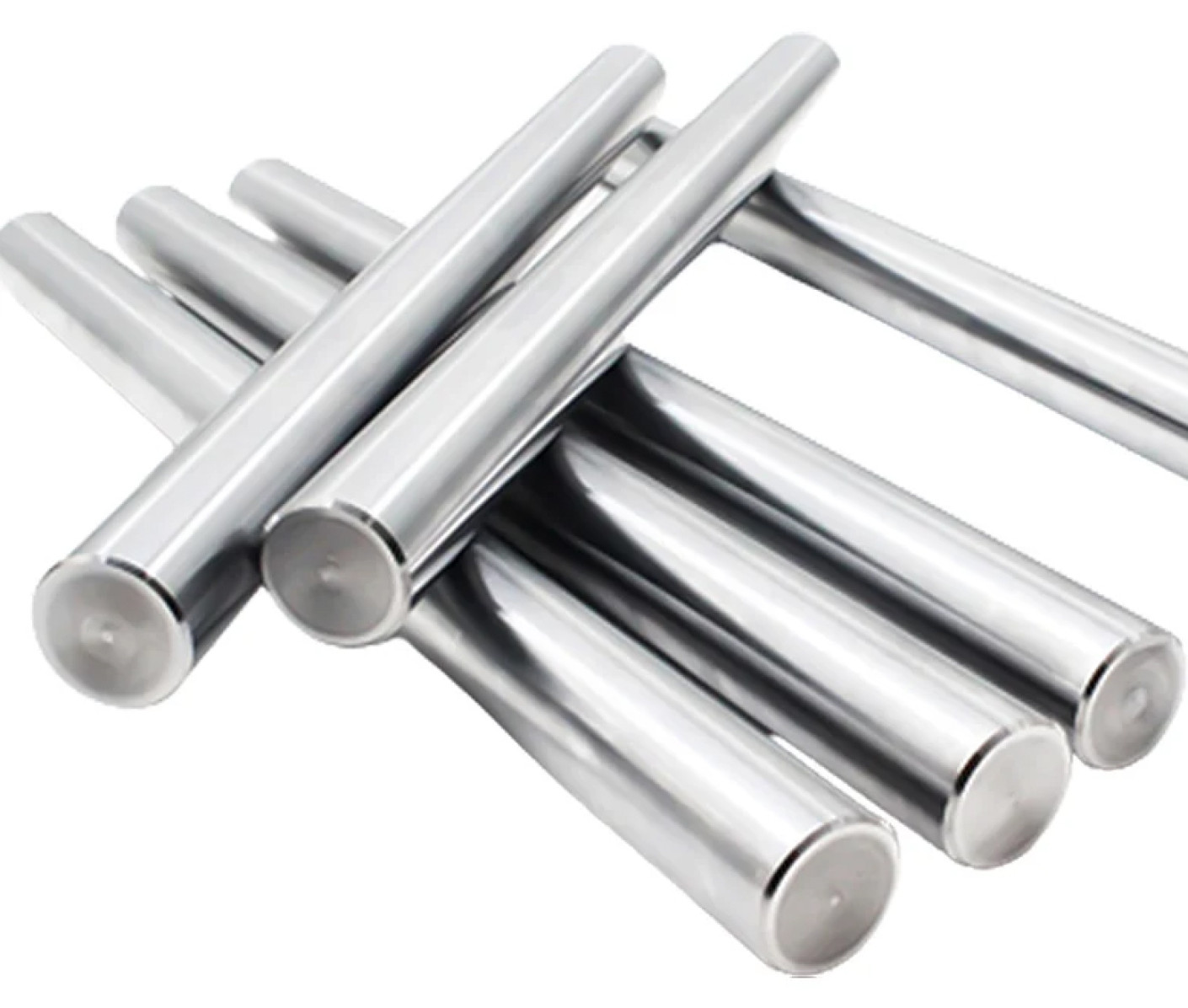

Прецизійні Лінійні вали, загартовані струмом високої частоти (ТВЧ)

Лінійні вали із загартованою поверхнею, обробленою струмом високої частоти (ТВЧ), являють собою високоточні компоненти, які широко застосовують у лінійних напрямних системах. Вони забезпечують стійкість до зношування, високу міцність і довгий термін служби в умовах інтенсивної експлуатації.

Направляючі вали: матеріали, обробка та переваги використання

Лінійні вали є ключовими елементами у системах лінійного переміщення, що широко використовуються в промисловості, автоматизації та машинобудуванні. Основним критерієм їх довговічності та ефективності є матеріал виготовлення і методи обробки. У цій статті ми розглянемо три основні види сталей для виготовлення лінійних валів — GCr15, CF53 і сталь 45, — а також їхні особливості, переваги та сфери застосування.

Особливості загартованих ТВЧ валів

Метод загартування ТВЧ:

Загартування струмами високої частоти - це процес нагрівання поверхні валу з подальшим швидким охолодженням. Це формує загартований шар з високою твердістю, зберігаючи при цьому м'якість і пластичність внутрішньої частини.

Глибина загартованого шару варіюється від 0,5 до 3 мм залежно від вимог до валу.

Обробка поверхні:

Після загартування ТВЧ вали шліфують і полірують, щоб досягти точності поверхні та мінімізувати тертя у вузлах.

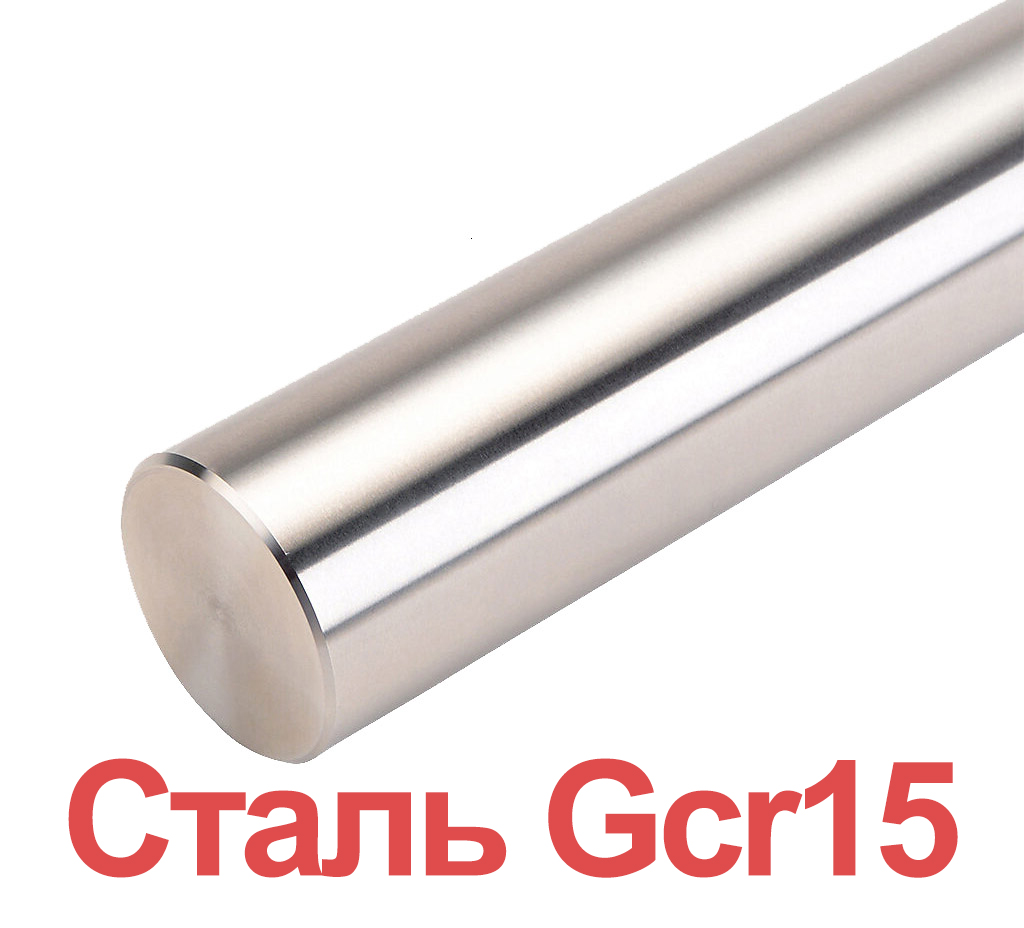

GCr15: висока твердість і зносостійкість

Сталь GCr15 (аналог ШХ15) є класичним вибором для виготовлення лінійних валів завдяки її відмінним механічним характеристикам.

Основні характеристики GCr15:

• Хімічний склад: висока частка вуглецю (~1%) та хрому (~1,5%) забезпечують твердість та стійкість до зношування.
• Загартування ТВЧ: дозволяє отримати поверхню твердістю HRC 58–64 при глибині закалки 0,5–2 мм.
• Переваги:
• Висока зносостійкість.
• Ідеальна для динамічних навантажень.
• Обмеження: помірна корозійна стійкість вимагає додаткового антикорозійного покриття (наприклад, хромування).

Сфера застосування: підшипники, лінійні напрямні, високоточні механізми.

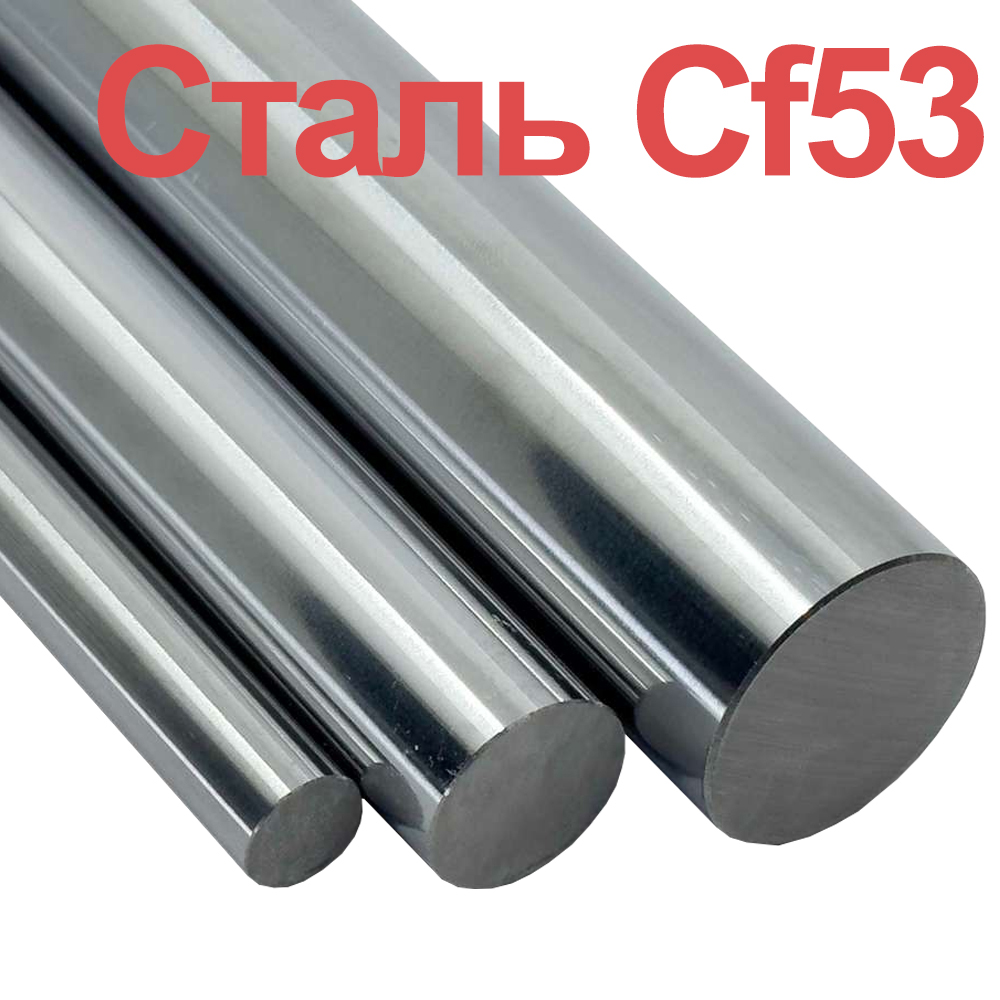

CF53: міцність і універсальність

Сталь CF53 (аналог сталі 50) вирізняється збалансованими властивостями, що робить її ідеальним матеріалом для виготовлення валів з високою зносостійкістю і довговічністю.

Основні характеристики CF53:

• Хімічний склад: вміст вуглецю 0,50% забезпечує хорошу прокалюваність і високу твердість.
• Загартування ТВЧ: поверхня отримує твердість HRC 55–60, а глибина закалки становить 0,8–2 мм.
• Переваги:
• Висока міцність серцевини.
• Збалансоване співвідношення твердості й ударної в'язкості.
• Обмеження: помірна корозійна стійкість, як і в GCr15, потребує захисного покриття.

Сфера застосування: лінійні вали для ЧПК, осі й шестерні, механізми загального призначення.

Сталь 45: економічний варіант для стандартних задач

Сталь 45 (аналог C45 або AISI 1045) є доступним і універсальним варіантом для виготовлення лінійних валів, які працюють в помірних умовах.

Основні характеристики сталі 45:

• Хімічний склад: середній вміст вуглецю (~0,45%) забезпечує достатню прокалюваність.
• Загартування ТВЧ: дозволяє досягти твердість поверхні HRC 50–55, чого достатньо для стандартних застосувань.
• Переваги:
• Економічність.
• Легкість в обробці та ремонті.
• Обмеження: менш висока зносостійкість порівняно з GCr15 і CF53.

Сфера застосування: загальнопромислові вали, компоненти середньої точності.

Порівняльна таблиця сталей для лінійних валів

Як обрати лінійний вал для ваших потреб?

1. Для високоточного обладнання: обирайте вали зі сталі GCr15, особливо для систем ЧПК, де важлива максимальна довговічність і точність.
2. Для інтенсивних навантажень: вали зі сталі CF53 забезпечує оптимальний баланс між твердістю і міцністю.
3. Для стандартних умов експлуатації: вали зі сталі 45 стане бюджетним рішенням для загальнопромислового обладнання.

Чому обрати нас?

ТОВ ГП-ТЕХ пропонує лінійні вали з усіх перелічених матеріалів. Ми гарантуємо:

• Високу якість продукції.
• Консультацію щодо вибору валів під ваші задачі.
• Надійність і швидку доставку по Україні.

Звертайтесь до нас, і ми допоможемо підібрати ідеальний варіант для вашого обладнання!
